Priključivanje na zrak ili plin nositelj
Instrument ne može raditi bez plina nositelja. Plin nositelj ne smije sadržavati ugljični
dioksid.Pomoću dostavljenih cijevi za dovod plina, priključite uređaj na plin bez ugljičnog dioksida,
kisik ili dušik.
1. Uvjerite se da je tlak na cilindru regulatora tlaka nositelja 241 do 689 kPA (35 do 100 psi).
2. Uvjerite se da su oba završetka dovodne cijevi (vanjski promjer 1/2 in.) jednako odrezana i čista.
3. Jedan završetak cijevi stavite u ulazni priključak za plin na stražnjem dijelu instrumenta.
Pogledajte Slika 1 na stranici 245.
4. Drugi završetak spojite na cijevi dovoda plina nositelja.
5. Pregledajte ima li curenja u cijevima i spojevima. Ako je potrebno, podesite.
Električna instalacija
Priključivanje na vanjske uređaje (dodatno)
Instrument ima pet USB priključaka, jedan ethernet priključak i jedan HDMI priključak. Koristite li
pomoćne kabele, neka kabeli budu kraći od 3 metra (9,84 ft) (to se ne odnosi na ethernet sučelje).
Dodatne vanjske uređaje priključite kako bi vam pomogli s postavljanjem i uporabom instrumenta.
Pogledajte Pregled proizvoda na stranici 244. Dodatne informacije potražite u dokumentaciji dodatnih
vanjskih uređaja.
• USB priključak - priključite tipkovnicu, miš, pisač, USB flash pogon ili automatski uređaj za
prikupljanje uzoraka.
• Ethernet priključak - priključite na vanjsku komunikacijsku mrežu.
• HDMI priključak - priključite vanjski monitor.
Priključivanje na automatski uređaj za prikupljanje uzoraka
Automatski uređaj za prikupljanje uzoraka priključite na analizator prije priključivanja napajanja.
Uvjerite se da je napajanje automatskog uređaja za prikupljanje uzoraka uključeno prije priključivanja
napajanja na analizator. Pročitajte dokumentaciju automatskog uređaja za prikupljanje uzoraka.
Priključivanje napajanja

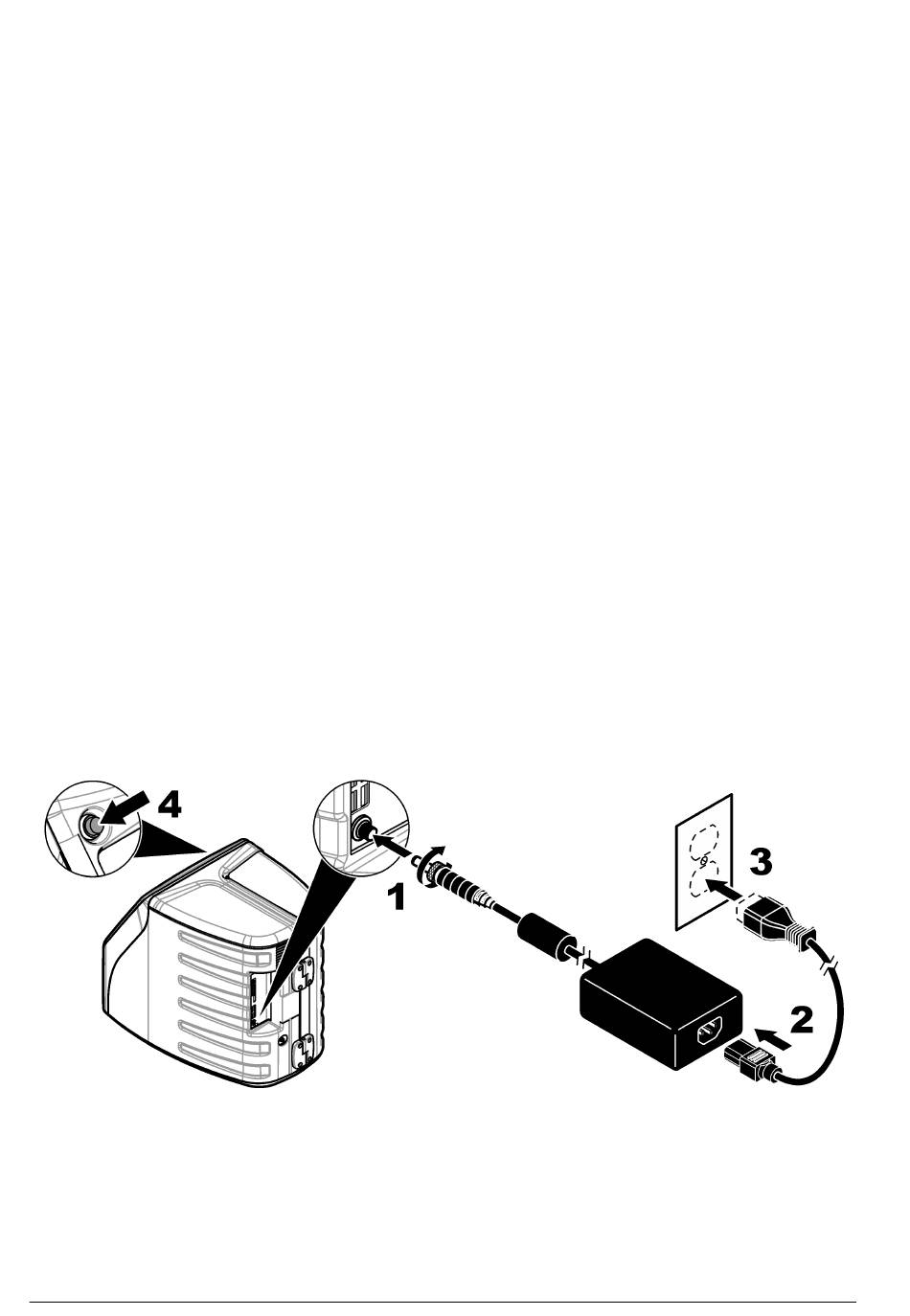

Pogledajte ilustrirane korake u nastavku za priključivanje napajanja na instrument i pokretanje
instrumenta.
Korisničko sučelje i navigacija
Opis zaslona
Slika 4 prikazuje opis početnog zaslona. Tablica 1 prikazuje opis ikone. Funkcije su putem zaslona
osjetljivog na dodir. Nemojte koristiti vrhove olovaka ili kemijskih te druge oštre predmete za
