Elektrischer Anschluss
Warnung:
Bei 230 / 400 Volt Anlagen muss zwingend ein Elektriker den Anschluss vornehmen. Fehlerhafter
Anschluss ist lebensgefährlich.
Anschluss:
Anschlusskabel bis zur Anlage, Sicherungen und evtl. nötiger bordseitiger Hauptschalter sind nicht im
Lieferumfang enthalten und müssen bordseitig gestellt werden.
Die Anlage ist Anschlussfertig verdrahtet.
Das Anschlusskabel für die Spannungsversorgung hat eine Länge von 1 Meter.
Die Förderpumpe wird mit einer Steckverbindung an die Anlage angeschlossen.
Die Leitungslänge beträgt 4 Meter und kann ggf. verlängert werden.
Von der Bordverteilung zur Anschlussbox:
230 Volt 50 Hz: 3 G 2,5 mm² (AWG 13) / 115 Volt 60 Hz: 3 G, 4 mm² (AWG 11)
400 Volt 50 Hz: 3 G 1,5 mm² (AWG 15).
Von der Anschlussbox zum Motor Hochdruckpumpe:
230 Volt 50 Hz: 3 G 2,5 mm² (AWG 13) / 115 Volt 60 Hz: 3 G, 4 mm² (AWG 11)
400 Volt 50 Hz: 3 G 1,5 mm² (AWG 15), Drehrichtung Motor beliebig.
Zuleitung von der Anschlussbox zur Förderpumpe: 3 G x 1 mm² (AWG 17)
Absicherung:
230 Volt 50 Hz, 16 Ampere
115 Volt 60 Hz, 32 Ampere

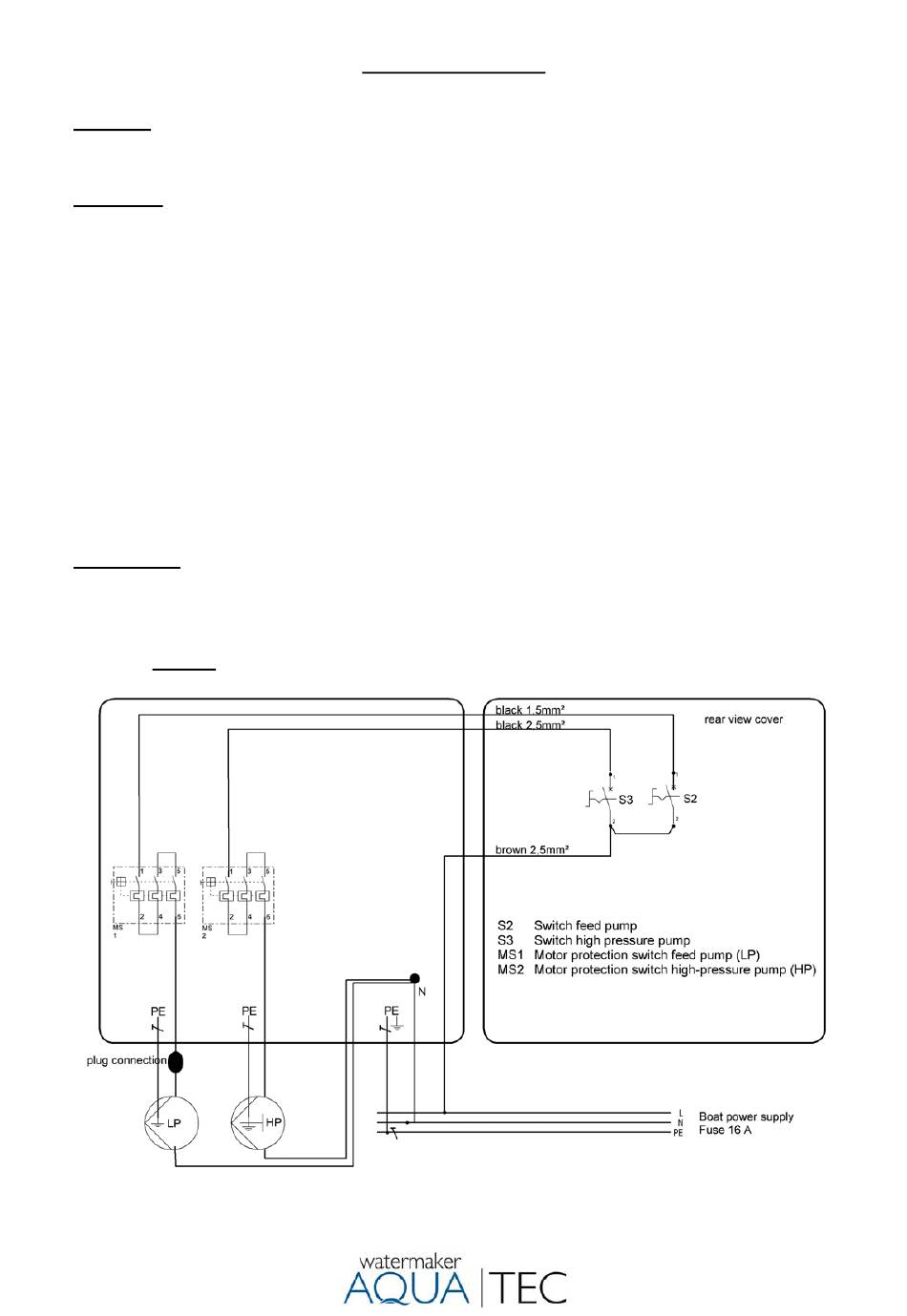

230 Volt Schaltplan Aquatec- Watermaker Kompakt KC 150 / KC 190 / KC 240
16
