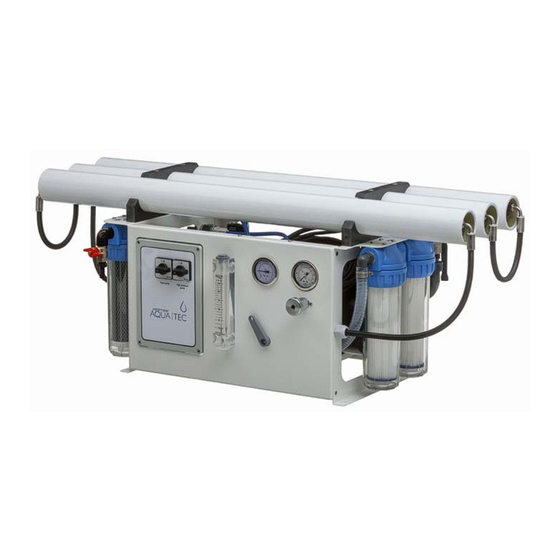

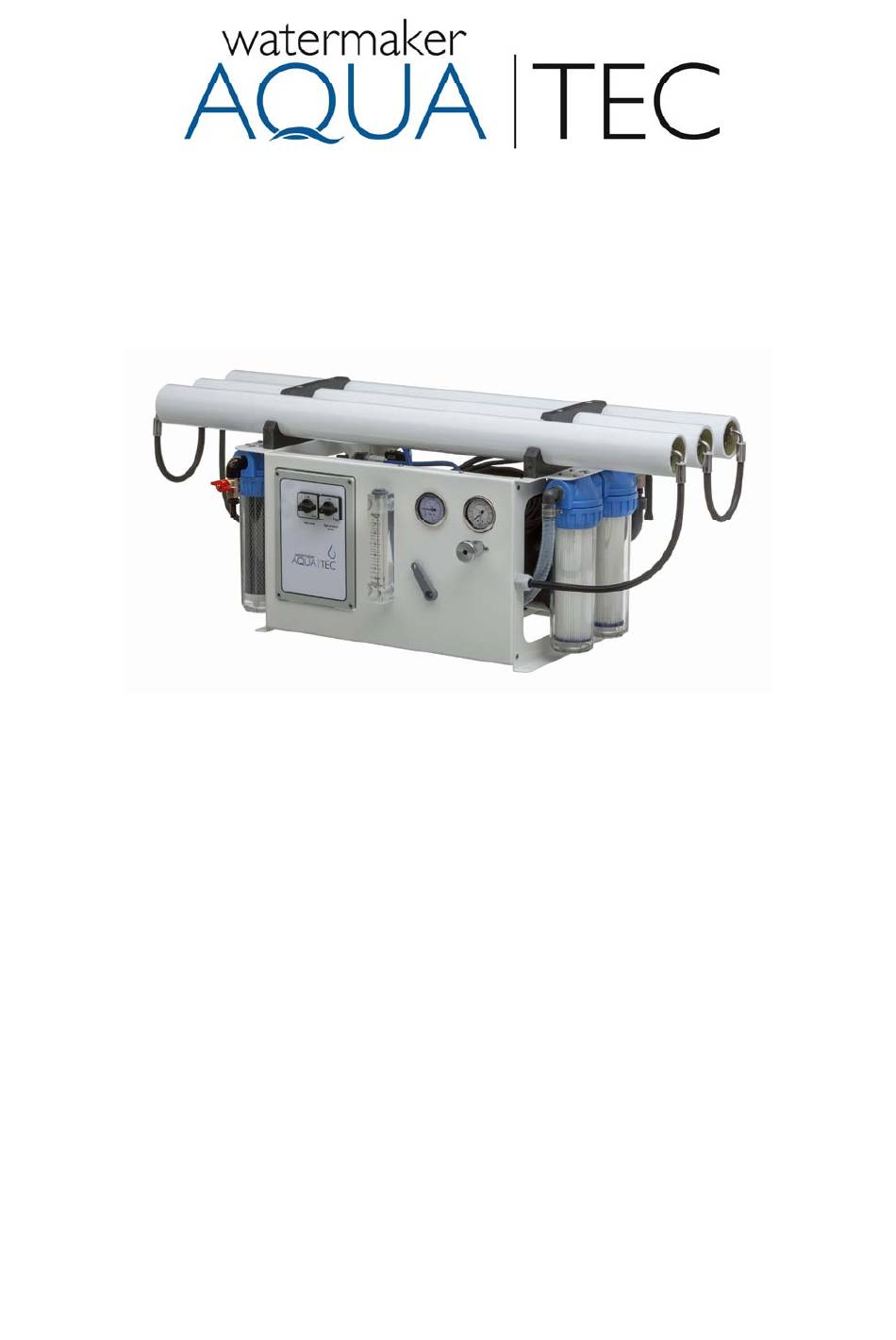

- Seite 1 Benutzerhandbuch Aquatec Watermaker KC 150/ 190/ 240 Kompakt 230, 400 Volt 50 Hz Version 26 - 10.2019...
- Seite 2 Das nicht beachten der Warnungen/Hinweise im Benutzerhandbuch und eine falsche Installation kann zu schweren gesundheitlichen Schäden oder evtl. zum Verlust des Schiffes führen. Achtung einige wichtige Hinweise: Aquatec Watermaker sind ausgelegt für eine feste Installation auf Schiffen. Der Betrieb der Anlage ist nur mit sauberem Seewasser zulässig. Der maximale Arbeitsdruck von 55 bar darf nicht überschritten werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Hinweise Einleitung Umkehrosmose Übersicht / Lieferumfang 6 - 7 Anlage einschalten 8 - 9 Anlage abschalten, Anlage spülen Konservieren der Anlage, 10 - 11 Frostschutz Reinigen der Membranen 13 - 15 Einbau 16 - 17 Elektrischer Anschluss Wichtig: Wartung Austausch Membrane 20 –... - Seite 4 Einleitung Das Prinzip der Umkehrosmose (RO reverse osmosis) Unter Osmose versteht man in Naturwissenschaft und Technik die gerichtete Wanderung von Molekülen durch eine semipermeable Membran. Die chemische und physikalische Beschaffenheit der Membran bestimmt, welche Moleküle sie durchdringen können und welche nicht, daher der Begriff der Semipermeabilität, was so viel wie halbe oder teilweise Durchdringbarkeit bedeutet.
-
Seite 5: Übersicht
Druckregelventil (zum einstellen vom Arbeitsdruck) Durchflussmesser, Anzeige Liter/Std. Produktwassermenge Schalter Förderpumpe Schalter Hochdruckpumpe Manometer Vordruck Seewasserzulauf Kohlefilter für Frischwasserspülung der Anlage Manometer Arbeitsdruck Lieferumfang Aquatec Watermaker Kompaktanlage (fertig montiert), Anschlusskabel 1.5 Meter, Externe Förderpumpe (incl. Meter Anschlusskabel wasserdichter Steckverbindung), 1 Stück Kugelventil 3/4" (incl. T-Stück) 5 PVC Meter Schlauch 3/4", 5 Meter PVC Schlauch 1/2". -
Seite 6: Hinweise
Bedienungsanleitung Warnung: Betreiben Sie Ihren Wassermacher nicht mit unreinem Seewasser in Häfen. Öl, Chlor oder unbekannte Chemikalien zerstören die Membrane. Die R.O. Membrane ist mit einer Lösung konserviert, die eingenommen, Irritationen des Magen– Darmtraktes hervorrufen kann. Deshalb kann das Produktwasser erst nach 30 Minuten Betriebszeit konsumiert werden, zuvor muss es über den Testauslauf verworfen werden. - Seite 7 Flussdiagramm Wasserproduktion, Arbeitsdruck max. 55 bar Kugelhahn für Zirkulation Bordseitige Druckwasserpumpe Dreiwege- Hahn Produktwasser Förderpumpe Kugelhahn Frischwasserspülung Manometer Vordruck Dreiwege- Hahn (Zirkulation) Seeventil (bordseitig) Druckregelventil Manometer Hochdruck Durchflussmesser Produktwasser Hochdruckpumpe Hinweis: Die Produktion von Trinkwasser ändert sich mit dem Salzgehalt, der Temperatur des Seewassers und dem Alter der R.O.
- Seite 8 Anlage abschalten und spülen 1) Öffnen Sie das Druckregelventil bis die Anlage drucklos arbeitet. 2) Lassen Sie die Anlage einige Minuten drucklos laufen um das konzentrierte Salz aus den Membranen zu spülen. 3) Stellen Sie den Produktwasser Dreiwege- Hahn (Nr. 2) auf Testauslauf. 4) Schalten Sie Hochdruckpumpe und anschließend die Förderpumpe ab.
- Seite 9 Flussdiagramm Frischwasser spülen. Drucklos Kugelhahn für Zirkulation Bordseitige Druckwasserpumpe Dreiwege- Hahn Produktwasser Förderpumpe Kugelhahn Frischwasserspülung Manometer Vordruck Dreiwege- Hahn (Zirkulation) Seeventil (bordseitig) Druckregelventil Manometer Hochdruck Durchflussmesser Produktwasser Hochdruckpumpe...
-
Seite 10: Konservieren Der Anlage
Konservierung der Anlage (1) Beschreibung: Vor längerer Stillstandszeit muss die Anlage mit der Chemikalie Nr. 3 (Biocide) konserviert werden. Nach einer Konservierung kann die Anlage abhängig von den Umgebungsbedingungen ca. 6 Monate außer Betrieb sein. Warnung: Konservierungschemikalie Nr. 3 ist ein Biocide. Beachten Sie bitte die Gefahrenhinweise auf den Behältern. - Seite 11 Konservierung der Anlage (2) Tipp: Um evtl. Ablagerungen in den Pumpen zu vermeiden ist es ist von Vorteil nach dem konservieren der Anlage den Hochdruckschlauch am Ausgang der HP Pumpe abzunehmen und die Anlage noch mal, nun ohne die Membrane mit Süßwasser zu spülen. Hier kann, nach dem abnehmen vom HP Schlauch, ein normaler 1/2"...
-
Seite 12: Beschreibung
Reinigung der Membrane. Beschreibung: Wenn die Frischwasserproduktion um mehr als 15 % abnimmt sollte die Membrane chemisch gereinigt werden. Warnung: Reinigungschemikalie Nr. 1 ist alkalisch und Reinigungschemikalie Nr. 2 (Acid) ist eine Säure. Beachten Sie bitte die Gefahrenhinweise auf den Behältern. Bei Arbeiten mit Chemikalien benutzen Sie zur eigenen Sicherheit bitte eine Schutzbrille, Atemschutz und Gummihandschuhe. -
Seite 13: Anschluss Der Seewasserzufuhr
Einbau Seite 1 Hinweis: Die bereits montierten Membranen können ca. 5 Monate im verschlossenen Druckrohr, am besten kühl, jedoch möglichst nicht über 20° Umgebungstemperatur lagern. Wir empfehlen jedoch den Wassermacher so bald wie möglich zu installieren und in Gebrauch zu nehmen. Montage der Anlage Montieren Sie die Anlage horizontal und sicher auf einer ebenen, vibrationsfreien Unterlage. -
Seite 14: Einbau
Einbau Seite 2 Anschluss Konzentrat ( Brine): Verbinden Sie den Anschluss (A4) der Anlage mit einem bordseitigen Borddurchlass über einen Schlauch 1/2"= 13 mm Innendurchmesser. Warnung: Dieser Borddurchlass muss über der Wasserlinie liegen und darf nicht verschließbar sein. Das Material für den Borddurchlass darf nicht aus Acetal bestehen. Produktwasser: Produktwasser- Anschluss (A1) mit dem bordseitigen Trinkwassertank verbinden. -
Seite 15: Frischwasserspülung
Einbau Seite 3 Achtung: Ist die Einleitung unter der Tankwasserlinie installiert, kann chloriertes Wasser (welches von der letzten landseitigen Wasserübernahme in den Tank gekommen ist) aus den Tanks in die Membrane zurückfließen Da Chlor die R.O. Membrane zerstört, muss ein Rücklauf vom Tank vermieden werden. Ein Rücklauf vom Wassertank ist nicht möglich wenn der 3 Wege Hahn Nr. -
Seite 16: Absicherung
Zuleitung von der Anschlussbox zur Förderpumpe: 3 G x 1 mm² (AWG 17) Absicherung: 230 Volt 50 Hz, 16 Ampere 115 Volt 60 Hz, 32 Ampere 230 Volt Schaltplan Aquatec- Watermaker Kompakt KC 150 / KC 190 / KC 240... -
Seite 17: Klemmbrettschaltungen Der Motoren
Elektrischer Anschluss 400 Volt Schaltplan Aquatec- Watermaker Kompakt KC 150 / KC 190 / KC 240 Anschluss 400 Volt 3 Phase Motor in Stern Schaltung klemmen. Klemmbrettschaltungen der Motoren Wechselstrommotor 1 Phase 230V 50 Hz. Mit Wechselstrommotor 1 Phase 230V 50 Hz. -
Seite 18: Wartung
Wartung Tägliche Prüfung auf eventuelle Leckagen und das Öl auf weißliche Verfärbung prüfen. Regelmäßig alle Schlauchverbindungen und die HP Pumpe auf Dichtigkeit prüfen. Ölpeilstab muss Wichtig: eingeschraubt sein. Tägliche Kontrolle von Ölstand und Zustand vom Öl der Hochdruckpumpe. Öl level Bei auftreten von Kondenswasser (Dauerbetrieb, warme Umgebung) sofortiger Ölwechsel. -
Seite 19: Austausch Membrane
Concentrate (brine) Ausbau der Membrane: Zum Ausbau der Membrane an beiden Enden des AQUATEC Druckrohres die M6x20 Innensechskantschrauben (Anzugsmoment max. 3 Nm) der Halteklammern aus den Endkappen des Druckrohres herausdrehen und die Edelstahl- Halteklammen herausnehmen. Danach durch leichten Zug an den Edelstahlfittings der Druckschläuche mit leichten seitlichen Bewegungen die Endkappen aus dem Druckrohr herausziehen. -
Seite 20: Fehlersuche
Fehlersuche Unruhiger Lauf, pulsieren, wenig oder schwankender Arbeitsdruck Luft in der Anlage ** Anlage entlüften. ** Seewasserzulauf blockiert Zulauf reinigen verschmutzte Filter Filter austauschen oder evtl. reinigen Förderpumpe ausgefallen Förderpumpe austauschen Verschmutztes oder defektes Ventil *** 6 Ventile im HP Pumpenkopf prüfen oder ersetzen *** Verschmutztes Druckregelventil reinigen Leistung der Anlage zu gering... - Seite 21 Fehlersuche Produktwassermenge zu gering: Ursache Membrane verblockt oder defekt. Temperatur Seewasser geringer als 25° Celsius. Salzgehalt Seewasser höher als 35 000 ppm. Reduzierter Seewasserfluss durch verschmutzte Filter. Keine ausreichende Frischwasserspülung nach jeder Nutzung. Keine ausreichende Chlorabscheidung durch den Kohlefilter falls Chlor im Spültank vorhanden war oder ist, Chemikalien oder Oel angesaugt.
-
Seite 22: Anzugsmomente Und Ersatzteilnummern Hochdruckpumpe
Anzugsmomente und Ersatzteilnummern Hochdruckpumpe Hinweis: Bei Bestellung von Ersatzteilen bitte unbedingt Serien-Nummer des Pumpenkopfes angeben. Kurbelgehäuse 14 15 Sichern mit Loctite 270 bis Bj. 2018 Nr.13 rechts nur bei Riemenantrieb Achtung: Mutter Nr. 35: zum lösen auf ca. 200° erwärmen. Sichern der Mutter Nr. -
Seite 23: Ersatzteilnummern Hochdruckpumpe
Ersatzteilnummern Hochdruckpumpe Hinweis: Bei Bestellung von Ersatzteilen bitte unbedingt Serien-Nummer des Pumpenkopfes angeben. Order Nr. Beschreibung Order Nr. Beschreibung 141565 Ablass-Schraube ¼“ x 9 Pumpenkopf SS 141410 Typ DC320-500-800, DD500, AC65-110 141483 Stift 141411 Typ AC75-135, AC/KC150-190-240 141453 Rosette ss 141554 Schraube Edelstahl V4A 8 x 55 141503... -
Seite 24: Spezifikation
Spezifikation Aquatec Watermaker sind nur für den Einsatz in sauberen Seewasser geeignet Technische Daten – AQUATEC Watermaker KC 150 bis KC 240 Membrane Typ Seawater SW 2540 Membrane Polyamide Thin-Film Composite Arbeitsdruck Seewasser 3-4% Salzgehalt, max. 55 bar, Salzabscheidung min. 99,5% PH Bereich 2 –... -
Seite 25: Abmessungen
Abmessungen... -
Seite 26: Anschlussschema Membranen
Anschlussschema Membranen Folgend das interne Membranen-Anschlussschema Hochdruckseitig. KC 150 KC 190 KC 240... - Seite 28 Herstellung und Vertrieb durch AQUATEC- Watermaker, Inh. Joachim Matz, Buergerm.-Schinkel-Str. 10a, 25348 Glueckstadt, Germany. Tel.: +49(0)151 50933262 Mail: sup@aquatec-watermaker.de web: www.aquatec-watermaker.de Copyright Joachim Matz...
