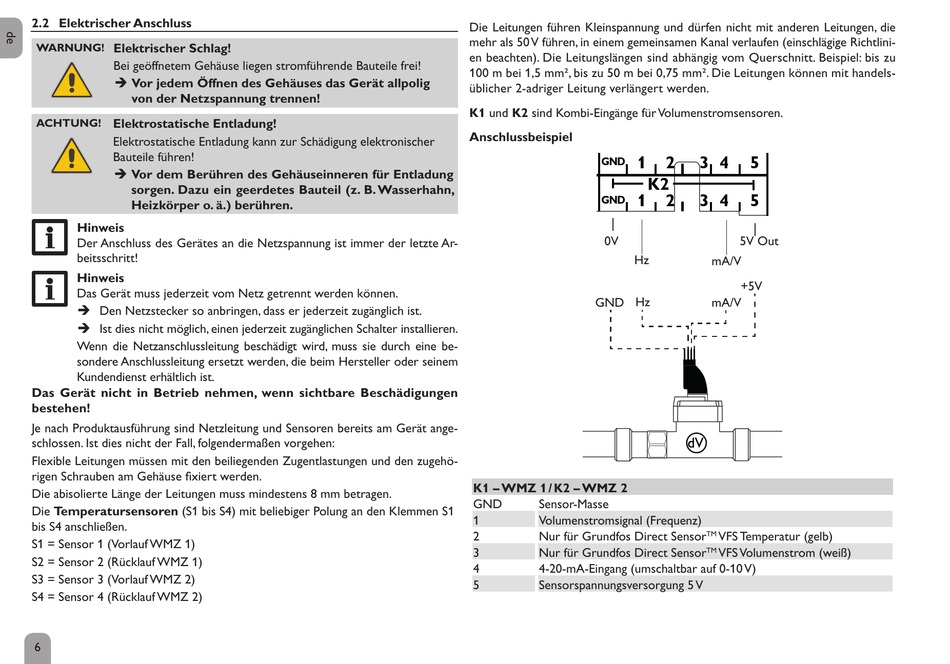

2.2 Elektrischer Anschluss
Elektrischer Schlag!
WARNUNG!
Bei geöffnetem Gehäuse liegen stromführende Bauteile frei!
Î Vor jedem Öffnen des Gehäuses das Gerät allpolig
von der Netzspannung trennen!
ACHTUNG!
Elektrostatische Entladung!
Elektrostatische Entladung kann zur Schädigung elektronischer
Bauteile führen!
Î Vor dem Berühren des Gehäuseinneren für Entladung
sorgen. Dazu ein geerdetes Bauteil (z. B. Wasserhahn,
Heizkörper o. ä.) berühren.
Hinweis
Der Anschluss des Gerätes an die Netzspannung ist immer der letzte Ar-
beitsschritt!
Hinweis
Das Gerät muss jederzeit vom Netz getrennt werden können.
Î Den Netzstecker so anbringen, dass er jederzeit zugänglich ist.
Î Ist dies nicht möglich, einen jederzeit zugänglichen Schalter installieren.
Wenn die Netzanschlussleitung beschädigt wird, muss sie durch eine be-
sondere Anschlussleitung ersetzt werden, die beim Hersteller oder seinem
Kundendienst erhältlich ist.
Das Gerät nicht in Betrieb nehmen, wenn sichtbare Beschädigungen
bestehen!
Je nach Produktausführung sind Netzleitung und Sensoren bereits am Gerät ange-
schlossen. Ist dies nicht der Fall, folgendermaßen vorgehen:
Flexible Leitungen müssen mit den beiliegenden Zugentlastungen und den zugehö-
rigen Schrauben am Gehäuse fixiert werden.
Die abisolierte Länge der Leitungen muss mindestens 8 mm betragen.
Die Temperatursensoren (S1 bis S4) mit beliebiger Polung an den Klemmen S1
bis S4 anschließen.
S1 = Sensor 1 (Vorlauf WMZ 1)
S2 = Sensor 2 (Rücklauf WMZ 1)
S3 = Sensor 3 (Vorlauf WMZ 2)
S4 = Sensor 4 (Rücklauf WMZ 2)
6
Ident.-Bezeichnung
Die Leitungen führen Kleinspannung und dürfen nicht mit anderen Leitungen, die
mehr als 50 V führen, in einem gemeinsamen Kanal verlaufen (einschlägige Richtlini-
en beachten). Die Leitungslängen sind abhängig vom Querschnitt. Beispiel: bis zu
100 m bei 1,5 mm², bis zu 50 m bei 0,75 mm². Die Leitungen können mit handels-
üblicher 2-adriger Leitung verlängert werden.
K1 und K2 sind Kombi-Eingänge für Volumenstromsensoren.
Sensors
Anschlussbeispiel
K1
S1
S2
1
GND
K2
S3
S4
1
GND
0V
Hz
GND
Hz
K1 – WMZ 1 / K2 – WMZ 2
GND
Sensor-Masse
1
Volumenstromsignal (Frequenz)
2
Nur für Grundfos Direct Sensor
3
Nur für Grundfos Direct Sensor
4
4-20-mA-Eingang (umschaltbar auf 0-10 V)
5
Sensorspannungsversorgung 5 V
Ident. designation
SD
S0 1
VBus
2
3 4
5
-
+
S0 2
2
3 4
5
-
+
5V Out
mA/V
+5V
mA/V
VFS Temperatur (gelb)
TM
VFS Volumenstrom (weiß)
TM
IP 20
