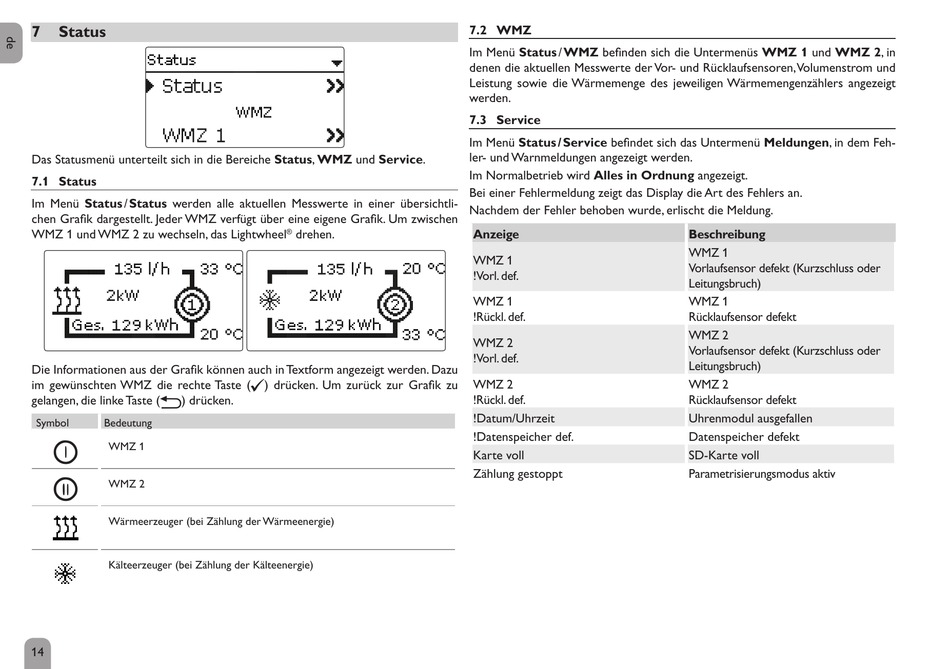

7
Status
Das Statusmenü unterteilt sich in die Bereiche Status, WMZ und Service.
7.1 Status
Im Menü Status / Status werden alle aktuellen Messwerte in einer übersichtli-
chen Grafi k dargestellt. Jeder WMZ verfügt über eine eigene Grafi k. Um zwischen
WMZ 1 und WMZ 2 zu wechseln, das Lightwheel
Die Informationen aus der Grafi k können auch in Textform angezeigt werden. Dazu
im gewünschten WMZ die rechte Taste (✓) drücken. Um zurück zur Grafi k zu
gelangen, die linke Taste ( ⟲ ) drücken.
Symbol
Bedeutung
⓵
WMZ 1
⓶
WMZ 2
Wärmeerzeuger (bei Zählung der Wärmeenergie)
Kälteerzeuger (bei Zählung der Kälteenergie)
14
®
drehen.
7.2 WMZ
Im Menü Status / WMZ befi nden sich die Untermenüs WMZ 1 und WMZ 2, in
denen die aktuellen Messwerte der Vor- und Rücklaufsensoren, Volumenstrom und
Leistung sowie die Wärmemenge des jeweiligen Wärmemengenzählers angezeigt
werden.
7.3 Service
Im Menü Status / Service befi ndet sich das Untermenü Meldungen, in dem Feh-
ler- und Warnmeldungen angezeigt werden.
Im Normalbetrieb wird Alles in Ordnung angezeigt.
Bei einer Fehlermeldung zeigt das Display die Art des Fehlers an.
Nachdem der Fehler behoben wurde, erlischt die Meldung.
Anzeige
WMZ 1
!Vorl. def.
WMZ 1
!Rückl. def.
WMZ 2
!Vorl. def.
WMZ 2
!Rückl. def.
!Datum/Uhrzeit
!Datenspeicher def.
Karte voll
Zählung gestoppt
Beschreibung
WMZ 1
Vorlaufsensor defekt (Kurzschluss oder
Leitungsbruch)
WMZ 1
Rücklaufsensor defekt
WMZ 2
Vorlaufsensor defekt (Kurzschluss oder
Leitungsbruch)
WMZ 2
Rücklaufsensor defekt
Uhrenmodul ausgefallen
Datenspeicher defekt
SD-Karte voll
Parametrisierungsmodus aktiv
