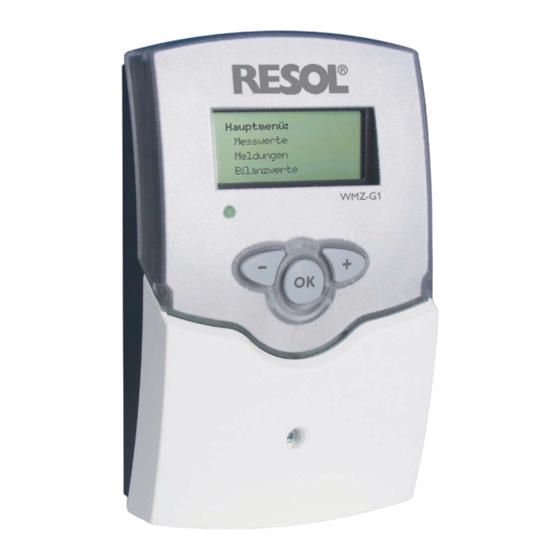

- Seite 1 RESOL WMZ-G1 Montage Anschluss Bedienung Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf. www.resol.de...
-
Seite 2: Inhaltsverzeichnis
Symbolerklärung Angaben zum Gerät Bestimmungsgemäße Verwendung WARNUNG! Warnhinweise sind mit einem Der WMZ-G1 ist zur Messung und Anzeige von Anlagen- Warndreieck gekennzeichnet! daten mittels Grundfos Direct Sensors ™ unter Berücksich- Es wird angegeben, wie die tigung der in dieser Anleitung angegebenen technischen Gefahr vermieden werden Daten bestimmt. -
Seite 3: Technische Daten Und Funktionsübersicht
4 × Zugentlastungsbügel mit Schraube 2 x Anschlussleitung für Grundfos Direct Sensors™ Technische Daten: Der WMZ-G1 ist eine Mess- und An- abhängen. Mittels dieser Parameter und der Messung von Volumenstrom, zeigeeinheit für thermische Solar- und Gehäuse: Vor- und Rücklauftemperatur, berech- konventionelle Heizungsanlagen. -
Seite 4: Vbus ® -Platine
WMZ-G1 VBus -Platine ® Hinweis Wird der WMZ-G1 an einen Regler ange- schlossen, muss die VBus -Masterplatine ® gegen die VBus ® -Slaveplatine ausgetauscht werden! Hinweis kaskadiertem Anschluss mehrerer WMZ-G1 an einen Datenlogger oder PC nur die VBus -Masterplatinen der WMZ-G1 ®... -
Seite 5: Installation
® -Klemmen gentlastungsbügeln und den zugehörigen Schrauben am Netzklemmen Erdungsklemmen Gehäuse zu fixieren. Der WMZ-G1 ist mit 1 Relais ausgestattet, an das ein Ver- braucher angeschlossen werden kann: Hinweis Relais 1 Um einen störungsfreien Betrieb zu ermögli- = Leiter R1 chen, muss das Gerät geerdet sein. -
Seite 6: Datenkommunikation / Bus
Module angeschlossen werden. VBus -Klemmen ® Bedienung und Funktion Der WMZ-G1 wird über die drei Drucktasten unter dem 2.1 Drucktasten Display bedient. Taste 1 dient dem Vorwärts-Scrollen im Menü oder dem Erhöhen von Einstellwerten. Taste 2 dient dem Rückwärts-Scrollen im Menü oder dem Absenken von Einstellwerten. -
Seite 7: Menüstruktur
çais“), Italienisch („Italiano“). Die Werkseinstellung ist Um die Einstellung zu bestätigen, Taste 3 kurz drücken „Deutsch“. und Sicherheitsabfrage mit „Ja“ beantworten 2.4 Betriebskontrolllampe Der WMZ-G1 ist mit einer rot/grünen Betriebskontroll- lampe ausgestattet. Die folgenden Betriebszustände kön- nen visualisiert werden: • dauerhaft grün Normalbetrieb;... -
Seite 8: Bilanzwerte
Untermenü „Einstellwerte” mit der Einstellung „Ja” aktiviert worden, werden auch für diesen Punkt die Bilanzwerte angezeigt. Die Bilanzwerte beziehen sich auf Hinweis: den Nutzungszeitraum des WMZ-G1. Werden diese Werte Die angezeigten Bilanzwerte sind abhängig vom auf null zurückgesetzt, beginnt eine neue Betriebsperiode. ausgewählten Sensortyp. -
Seite 9: Einstellwerte
Automatische Sensoridentifikation starten. Wird „Auto-detect...“ ausgewählt, wird der Sensor au- tomatisch identifiziert: Typ und Messbereich werden VFS Wertebereich: an den WMZ-G1 übermittelt. Falls keine automatische Handeinst.: Min: 1-19,99 l/min, Max: 1,01-600,00 l/min Identifizierung möglich ist, können Sensortyp und Wer- 1-20 l/min... - Seite 10 WMZ-G1 Wird die Funktion aktiviert, muss der Minimalwert für den Alarm eingestellt werden. Einstellbereich: -888,8 ... 999,9 °C oder °F. • Wird die Maximaltemperatur erreicht, schaltet das Re- lais, erscheint im Display, die Betriebskontrolllampe blinkt grün und eine Alarmmeldung erscheint im Un- termenü...
- Seite 11 WMZ-G1 Parameter für den relativen Druck einstellen (Signal 2) falls ein RPS verwendet wird: • Ein Abgleich kann durchgeführt werden. Einstellbereich: 0 ... 99,99 bar • Wird der minimale relative Druck erreicht, schaltet das Relais, erscheint im Display, die Betriebskontroll- lampe blinkt grün und eine Alarmmeldung erscheint im...
-
Seite 12: Wärmemengenzählung
WMZ-G1 eingestellt werden. Damit ist es möglich mehrere Wärmemengenzähler mit dann jeweils eige- ner Adresse in einem System zu betreiben. Werden mehrere WMZ-G1 an einen PC oder Datenlogger an- geschlossen (bis max. 16), so müssen die Wärmemen- genzähler in numerischer Reihenfolge, beginnend mit 0, durchnummeriert werden. -
Seite 13: Berichte
WMZ-G1 6. Berichte Im Untermenü „Berichte” werden verschiedene Mel- dungen angezeigt. Im Normalbetrieb werden die links aufgeführten Mel- dungen angezeigt. Hinweis: Fehlermeldungen hängen vom Fehler und dem zuvor ausgewählten Sensortyp ab! Sensor 1 Signalfehler an Sensor 1, Signal 1 (Temperatur). - Seite 14 WMZ-G1 Der eingestellte minimale Differenzdruck an Sensor 1 wurde unterschritten! Sensor 2 Signalfehler an Sensor 2, Signal 1 (Temperatur). Signalfehler an Sensor 2, Signal 2 (dabei kann es sich abhängig vom Sensortyp um Volumenstrom, relativen Druck oder Differenzdruck handeln). Die eingestellte Maximaltemperatur an Sensor 2 wurde überschritten!
-
Seite 15: Beispiele Für Den Anschluss
Die Reihenfolge des elektrischen Anschlusses am VBus ® beliebig. Regler WMZ-G1 0 * Die maximale Anzahl der kaskadierten WMZ-G1-Module ist 16. Ob diese maximale Anzahl wirklich erreicht wird, hängt von den baulichen Gegebenheiten ab. Störfaktoren können u.a. sein: Entfernungen, spannungsfüh- rende Leitungen, etc. -
Seite 16: Ihr Fachhändler
Vollständigkeit aller in dieser Anleitung veröf- dung außerhalb des Urheberrechts bedarf der Zustimmung fentlichten Zeichnungen und Texte aus, sie haben lediglich der Firma RESOL - Elektronische Regelungen GmbH. Dies Beispielcharakter. Werden darin vermittelte Inhalte be- gilt insbesondere für Vervielfältigungen / Kopien, Überset- nutzt oder angewendet, so geschieht dies ausdrücklich auf...
