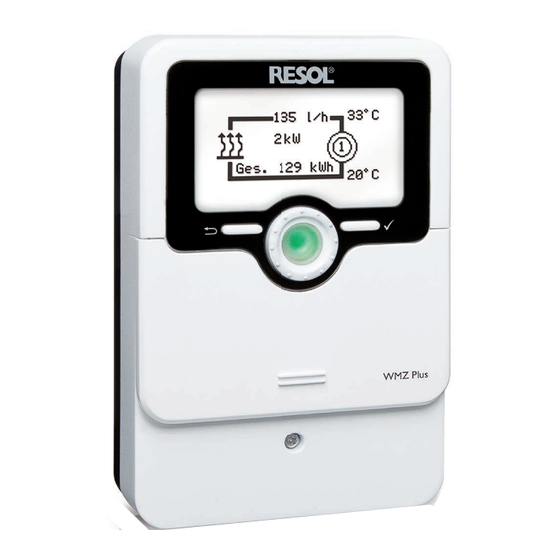

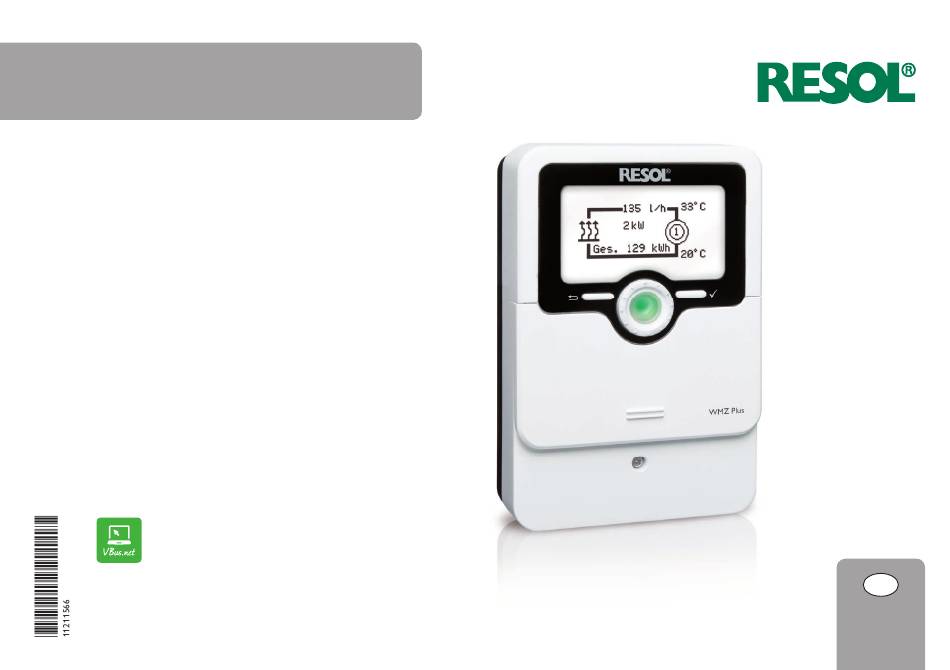

WMZ Plus
Wärmemengenzähler
Handbuch für den
Fachhandwerker
Installation
Bedienung
Funktionen und Optionen
Fehlersuche
Das Internetportal für den einfachen und sicheren Zugriff auf
Ihre Anlagendaten – www.vbus.net
Vielen Dank für den Kauf dieses RESOL-Gerätes.
Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können.
Bitte bewahren Sie diese Anleitung sorgfältig auf.
ab Firmwareversion 1.00
de
Handbuch
www.resol.de
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Resol WMZ Plus
Inhaltszusammenfassung für Resol WMZ Plus
- Seite 1 Fehlersuche Das Internetportal für den einfachen und sicheren Zugriff auf Ihre Anlagendaten – www.vbus.net Vielen Dank für den Kauf dieses RESOL-Gerätes. Handbuch Bitte lesen Sie diese Anleitung sorgfältig durch, um die Leistungsfähigkeit dieses Gerätes optimal nutzen zu können. Bitte bewahren Sie diese Anleitung sorgfältig auf.
-
Seite 2: Sicherheitshinweise
Bestimmungsgemäße Verwendung • WARNUNG bedeutet, dass Personenschäden, unter Umständen auch lebensge- Der WMZ Plus ist zur Messung und Anzeige von Wärmemengen unter Berücksich- fährliche Verletzungen auftreten können. tigung der in dieser Anleitung angegebenen technischen Daten bestimmt. • ACHTUNG bedeutet, dass Sachschäden auftreten können. -
Seite 3: Inhaltsverzeichnis
Wärmemengenzähler WMZ Plus Universeller Wärmemengenzähler für Solar-, Heiz- und Kühlsysteme. Grafik-Dis- Der WMZ Plus zählt sowohl Wärme- als auch Kälteenergie. Die Gesamtenergie play zur Anzeige von Vor- und Rücklauftemperatur, Wärmemenge, Volumenstrom ergibt sich aus der Summe von Wärme- und der Kälteenergie. -
Seite 4: Übersicht
Technische Daten Übersicht Eingänge: 4 Temperatursensoren Pt1000, 2 Impulseingänge (einstellbar), 2 4-20-mA- • Messung von Wärme- und Kälteenergie – einzeln oder kombiniert Eingänge (umschaltbar auf 0-10 V), 2 analoge Grundfos Direct Sensors (VFS) • Zwei unabhängige Wärmemengenzähler Ausgänge: 2 S0-Ausgänge •... -
Seite 5: Installation
Installation 2.1 Montage Maße und Mindestabstände WARNUNG! Elektrischer Schlag! Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspannung trennen! Hinweis Starke elektromagnetische Felder können die Funktion des Gerätes be- einträchtigen. Î... -
Seite 6: Elektrischer Anschluss
2.2 Elektrischer Anschluss Die Leitungen führen Kleinspannung und dürfen nicht mit anderen Leitungen, die mehr als 50 V führen, in einem gemeinsamen Kanal verlaufen (einschlägige Richtlini- Elektrischer Schlag! WARNUNG! en beachten). Die Leitungslängen sind abhängig vom Querschnitt. Beispiel: bis zu Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! 100 m bei 1,5 mm², bis zu 50 m bei 0,75 mm². -
Seite 7: Datenkommunikation / Bus
Eine MicroSD-Karte ist nicht im Lieferumfang enthalten und kann beim Hersteller bezogen werden. Hinweis .-Bezeichnung Ident. designation Für weitere Informationen zur Verwendung der MicroSD-Karte siehe Seite 17. nschild RESOL-Basis-Art.-Nr.: Art.-Nr.: 11211557 11211557 WMZ Plus abel Basic RESOL art. no.: Art. no.: Datum: 1 : 1 21.08.2019... -
Seite 8: Bedienung Und Funktion
Bedienung und Funktion 3.2 Kontrollleuchte Das Gerät verfügt über eine mehrfarbige Kontrollleuchte in der Mitte des 3.1 Tasten und Einstellrad Lightwheel ® . Folgende Zustände können damit angezeigt werden: Farbe dauerhaft leuchtend blinkend Alles in Ordnung Grün Sensorbruch, Sensorkurzschluss Parametrisierung aktiv, Update wird ausgeführt, MicroSD-Kartenschreibfehler Gelb Das Gerät wird über 2 Tasten und 1 Einstellrad (Lightwheel... -
Seite 9: Menüpunkte Anwählen Und Werte Einstellen
3.4 Menüpunkte anwählen und Werte einstellen Wenn Werte gegeneinander verriegelt sind, bieten sie einen eingeschränkten Ein- stellbereich an, abhängig von der Einstellung des jeweils anderen Wertes. Im Normalbetrieb des Gerätes befi ndet sich das Display im Hauptmenü. In diesem Fall ist der aktive Bereich des Schiebers verkürzt, der inaktive Bereich Wenn für 2 min keine Taste gedrückt wird, erlischt die Displaybeleuchtung. -
Seite 10: Menüstruktur
3.5 Menüstruktur Volumenstromsensoren Hauptmenü Folgende Auswahlmöglichkeiten für Volumenstromsensoren stehen zur Verfügung: • US Echo II Status Status • SIKA Bilanzwerte • U/I (Sensoren, die Spannungs- oder Stromsignale ausgeben) WMZ 1 Service • FlowRotor WMZ 2 Meldungen • VFS Grundeinstellungen Version •... - Seite 11 Die Kennlinie für das Spannungs- oder Stromsignal in Abhängigkeit vom Volumenstrom Volmenstrom- Zugehörige Einstellbe- Werksein- Bedeutung wird durch 2 Punkte festgelegt. Bei V.str.1 beträgt das Spannungssignal Volt 1 bzw. sensor Einstellkanäle reich / Auswahl stellung das Stromsignal Strom 1. Bei V.str.2 beträgt das Spannungssignal für Volt 2 bzw. das US Echo II US Echo II Impulswertigkeit...
-
Seite 12: Inbetriebnahme
Inbetriebnahme 1. Sprache: Î Die gewünschte Menüsprache einstellen. Wenn das System betriebsbereit ist, die Netzverbindung des Gerätes herstellen. Das Gerät durchläuft eine Initialisierungsphase, in der das Lightwheel rot leuchtet. ® Bei Inbetriebnahme oder nach einem Reset des Gerätes startet nach der Initialisie- rungsphase das Inbetriebnahmemenü. -
Seite 13: Hauptmenü
Hauptmenü 7. Zählung: Î Die gewünschte Energiezählung einstellen. 8. Alternativanzeige: Î Die Alternativanzeige aktivieren bzw. deaktivieren. In diesem Menü können die verschiedenen Menübereiche angewählt werden. Wenn die Alternativanzeige aktiviert wird, erscheinen Folgende Menübereiche stehen zur Auswahl: weitere Kanäle: • Status Î... -
Seite 14: Status
Status 7.2 WMZ Im Menü Status / WMZ befi nden sich die Untermenüs WMZ 1 und WMZ 2, in denen die aktuellen Messwerte der Vor- und Rücklaufsensoren, Volumenstrom und Leistung sowie die Wärmemenge des jeweiligen Wärmemengenzählers angezeigt werden. 7.3 Service Im Menü... -
Seite 15: Bilanzwerte
Bilanzwerte Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung US Echo II, SIKA, U/I, Sen. Vol. Zuweisung Volumenstromsensor FlowRotor, VFS, V40 Impulswertigkeit (nur, wenn US US Echo II 0,1 … 100,0 l/Imp 1,0 l/Imp ECHO II ausgewählt wurde) VY1030M, VY1030K, SIKA VTY20 VTY20 Spannungs- oder Stromsignal 4-20 mA, 0-10 V... -
Seite 16: Grundeinstellungen
10 Grundeinstellungen Einstellkanal Bedeutung Einstellbereich / Auswahl Werkseinstellung Pause Impulspause 30 … 120 ms 30 ms Impulse/kWh Impulswertigkeit 1 … 1000 Reset zurück auf Werkseinstellung Ja, Nein Nein Funkt. Aktivierung / Deaktivierung Aktiviert, Deaktiviert Aktiviert S1 ist der Vorlaufsensor. S2 ist der Rücklaufsensor (nur, wenn VFS als Volumenstrom- sensor ausgewählt wurde, wird die Temperatur über den VFS-Sensor gemessen). -
Seite 17: Microsd-Karte
Während des Speichervorgangs erscheint im Display Bitte warten, danach die Firmware-Updates aufspielen Meldung Erfolgreich!. Die Einstellungen werden in einer .SET-Datei auf der Die jeweils aktuelle Software kann unter www.resol.de / firmware heruntergeladen MicroSD-Karte gespeichert. werden. Wenn eine MicroSD-Karte eingelegt wird, auf der ein Firmware-Update gespeichert ist, erscheint die Abfrage Update? im Display. -
Seite 18: Fehlersuche
11 Bedienercode 12 Fehlersuche Tritt ein Störfall ein, wird über das Display des Gerätes eine Meldung angezeigt. Im Menü Bedienercode kann ein Bedienercode eingegeben werden. Jede Stelle Sicherung des vierstelligen Codes muss einzeln eingegeben und bestätigt werden. Nach der Bestätigung der letzten Stelle erfolgt ein automatischer Sprung in die nächsthöhere Menüebene. -
Seite 19: Elektrischer Schlag
WARNUNG! Elektrischer Schlag! Bei geöffnetem Gehäuse liegen stromführende Bauteile frei! Î Vor jedem Öffnen des Gehäuses das Gerät allpolig von der Netzspannung trennen! Das Gerät ist mit einer Sicherung geschützt. Nach Abnahme des Gehäusedeckels wird der Sicherungshalter zugänglich, der auch die Ersatzsicherung enthält. Zum Austausch der Sicherung den Sicherungshalter nach vorne aus dem Sockel ziehen. -
Seite 20: Zubehör
13 Zubehör Sensoren Alarmmodul AM1 Kommunikationsmodul Überspannungsschutz Grundfos Direct Sensor ™ Datalogger DL2 Volumenmessteil V40 Datalogger DL3 Schnittstellenadapter VBus ® / USB & VBus ® / LAN... - Seite 21 Datalogger DL3 Überspannungsschutz SP10 Zur Visualisierung über VBus.net, inkl. SD-Karte, Stecker- Überspannungsschutz für die Montage im Außenbereich netzteil, Netzwerk- und VBus ® -Leitung. Datalogger DL2 Schnittstellenadapter VBus / USB & VBus / LAN ® ® Zur Visualisierung über VBus.net, inkl. SD-Karte und Mit dem VBus ®...
-
Seite 22: Index
14 Index Alternativanzeige ......................... 16 Meldungen ..........................14 MicroSD-Karte ........................17 Bedienercode ........................18 Montage ........................... 5 Bilanzwerte ........................... 15 Parametrisierungsmodus ..................... 8 Datenaufzeichnung ......................17 Datenkommunikation / Bus ....................7 Reset ............................16 Einstellungen laden......................17 S0-Ausgang ........................... 16 Einstellungen speichern ..................... - Seite 24 Eine Verwendung außerhalb des Urheberrechts bedarf der Zeichnungen und Texte aus, sie haben lediglich Beispielcharakter. Werden darin Zustimmung der Firma RESOL – Elektronische Regelungen GmbH. Dies gilt vermittelte Inhalte benutzt oder angewendet, so geschieht dies ausdrücklich auf insbesondere für Vervielfältigungen / Kopien, Übersetzungen, Mikroverfilmungen das eigene Risiko des jeweiligen Anwenders.
