Drehmomentvorgaben

Drehmomentvorgaben Drehmomentvorgaben Drehmomentvorgaben
Wenn die Befestigungen der Materialabdeckungen
oder Verteiler gelöst wurden, müssen sie zur
besseren Abdichtung wie folgt wieder festgezogen
werden.
HINWEIS: HINWEIS: HINWEIS: Die Gewinde der Materialabdeckung
und der Befestigungselemente des Verteilers sind
mit einem klebend wirkenden Gewinde-Dichtmittel
behandelt. Wenn dieser Klebefilm sehr abgenutzt ist,
können sich die Befestigungselemente während des
Betriebs lösen. Tauschen Sie die Schrauben gegen
neue aus, oder tragen Sie mittelfestes (blaues)
Loctite oder ein ähnliches Mittel auf die Gewinde auf.
HINWEIS: Vor dem Festziehen der Verteiler immer
HINWEIS: HINWEIS:
zuerst die Materialabdeckungen festziehen.
Schrauben der der Materialabdeckung Materialabdeckung
Schrauben Schrauben der Materialabdeckung
24
1. Erst alle Schrauben der Materialabdeckung
einige Gewindegänge festdrehen. Diese dann
so weit eindrehen, bis ihre Köpfe die Abdeckung
berühren.

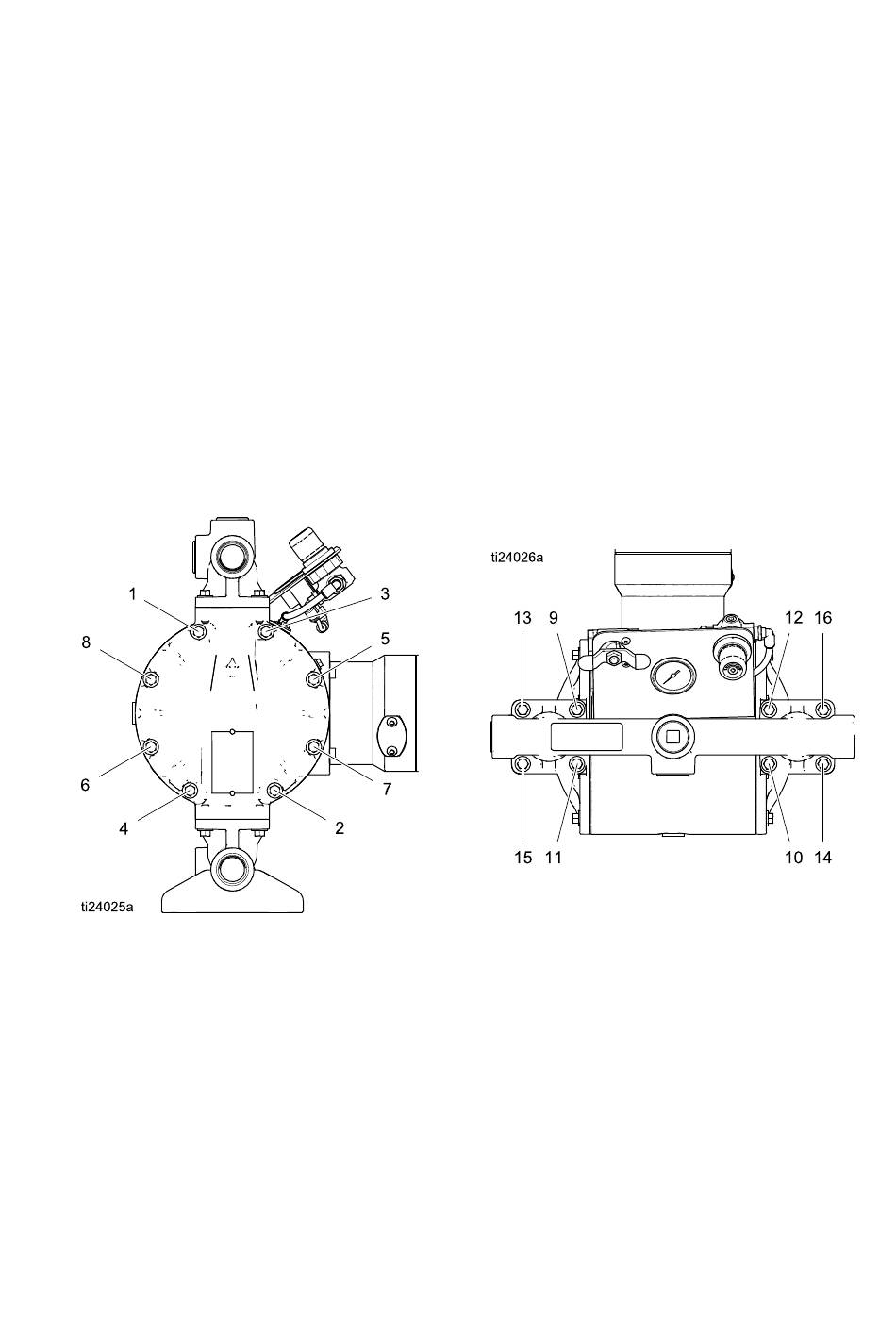

2. Danach alle Schrauben mit einer halben
Umdrehung oder weniger abwechselnd
über Kreuz in der abgebildeten Reihenfolge
festziehen, bis das angegebene Drehmoment
erreicht ist.
3. Wiederholen Sie diese Vorgehensweise für die
Verteiler.
Materialabdeckung und
Materialabdeckung Materialabdeckung
Nm (90 in-lb)
Schrauben der der Ein Ein- - - und und Auslassöffnungen
Schrauben Schrauben der Ein und
und Materialverteiler: Materialverteiler: 10,2
und Materialverteiler:
Auslassöffnungen
Auslassöffnungen
