Hydraulikanlage - RAVAGLIOLI KPH 370.70 LIKT Übersetzung Der Originalanleitung

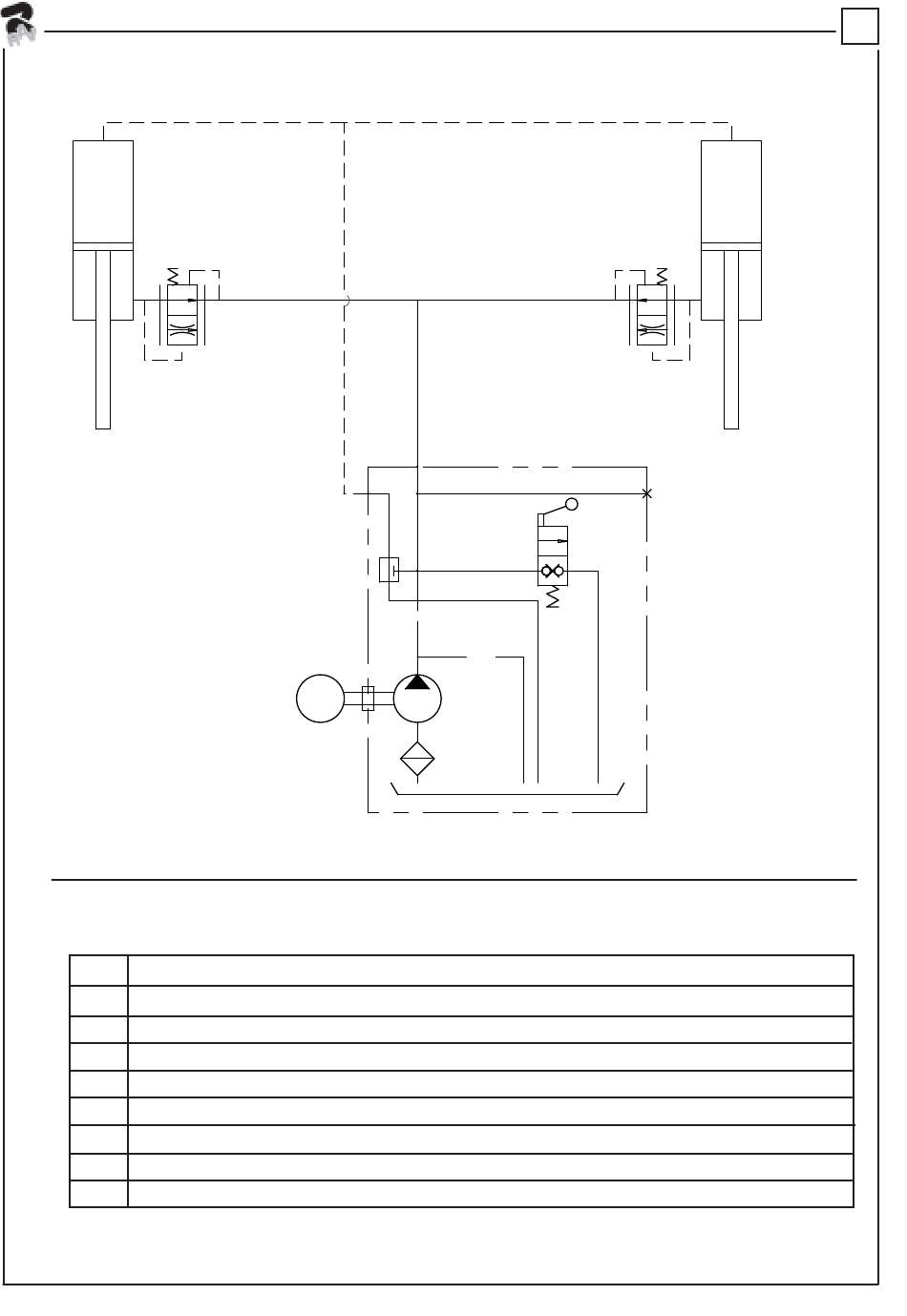

12 IMPIANTO IDRAULICO
12 HYDRAULIC SYSTEM
M
A serbatoio
B filtro aspirazione
C Motore elettrico
D Pompa
E Valvola di max. (p=220 bar)
F Valvola controllo velocità discesa
L valvola di ritegno
M Cilindro
T Sfiato cilindro
58
F
T
M
C
A

12 HYDRAULIKANLAGE

12 INSTALLATION HYDRAULIQUE
12 INSTALACIÓN HIDRÁULICA
P
L
E
D
B
tank
intake filter
eletric motor
pump
safety valve (p=220 bar)
down speed valve
check valve
cylinder
cylinder relief
0488-M001-0
F
P1
G
M
