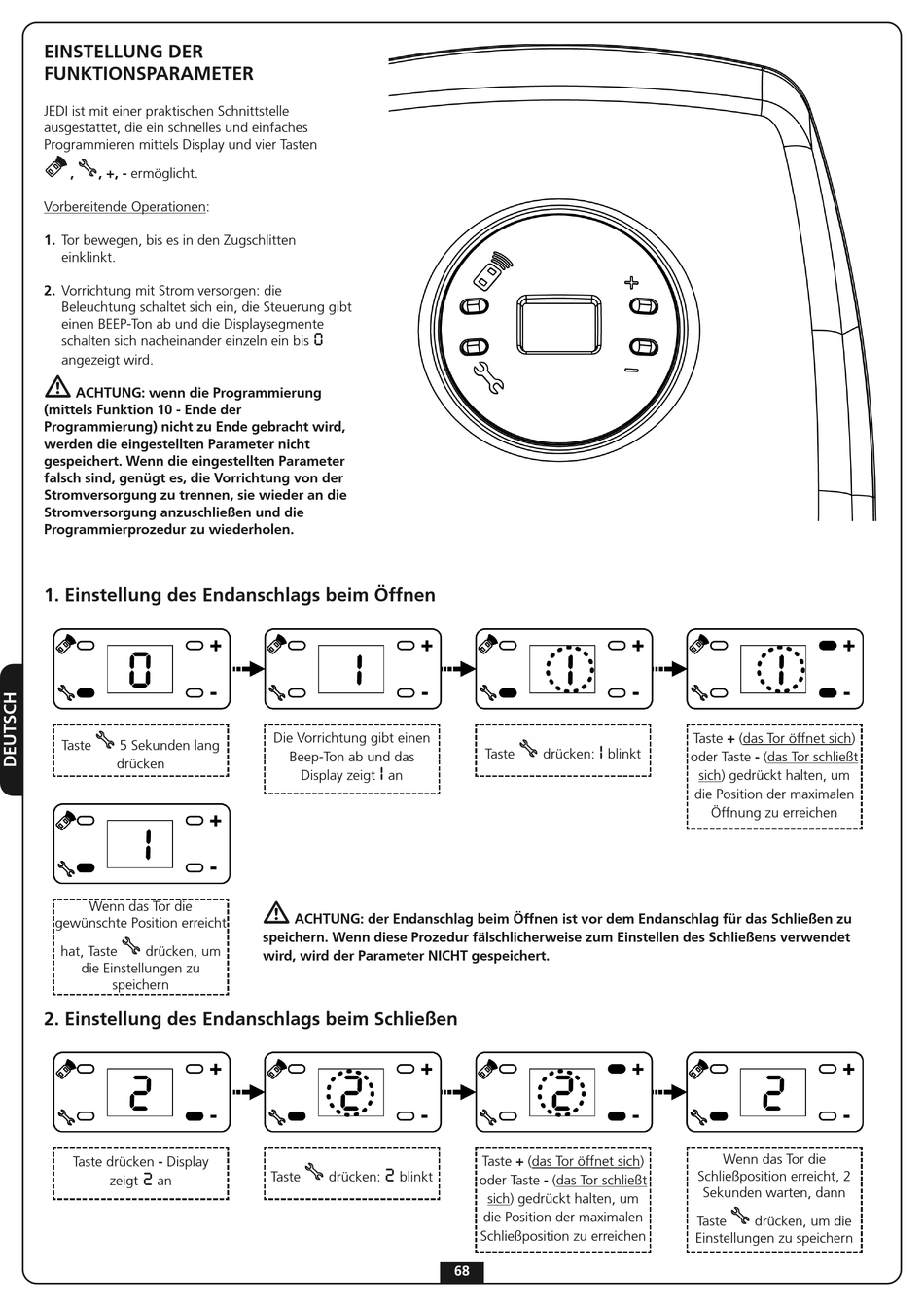

Einstellung Der Funktionsparameter - V2 JEDI-Serie Bedienungsanleitung

EINSTELLUNG DER
FUNKTIONSPARAMETER
JEDI ist mit einer praktischen Schnittstelle
ausgestattet, die ein schnelles und einfaches
Programmieren mittels Display und vier Tasten
, , +, - ermöglicht.
Vorbereitende Operationen:
1. Tor bewegen, bis es in den Zugschlitten
einklinkt.
2. Vorrichtung mit Strom versorgen: die
Beleuchtung schaltet sich ein, die Steuerung gibt
einen BEEP-Ton ab und die Displaysegmente
schalten sich nacheinander einzeln ein bis
angezeigt wird.
m
ACHTUNG: wenn die Programmierung
(mittels Funktion 10 - Ende der
Programmierung) nicht zu Ende gebracht wird,
werden die eingestellten Parameter nicht
gespeichert. Wenn die eingestellten Parameter
falsch sind, genügt es, die Vorrichtung von der
Stromversorgung zu trennen, sie wieder an die
Stromversorgung anzuschließen und die
Programmierprozedur zu wiederholen.
1. Einstellung des Endanschlags beim Öffnen
Taste 5 Sekunden lang
drücken
Wenn das Tor die
gewünschte Position erreicht
hat, Taste drücken, um
die Einstellungen zu
speichern
2. Einstellung des Endanschlags beim Schließen
Taste drücken - Display
2
zeigt an
0
Die Vorrichtung gibt einen
Beep-Ton ab und das
I
Display zeigt an
m
ACHTUNG: der Endanschlag beim Öffnen ist vor dem Endanschlag für das Schließen zu
speichern. Wenn diese Prozedur fälschlicherweise zum Einstellen des Schließens verwendet
wird, wird der Parameter NICHT gespeichert.
2
Taste drücken: blinkt
I
Taste drücken: blinkt
Taste + (das Tor öffnet sich)
oder Taste - (das Tor schließt
sich) gedrückt halten, um
die Position der maximalen
Schließposition zu erreichen
68
Taste + (das Tor öffnet sich)
oder Taste - (das Tor schließt
sich) gedrückt halten, um
die Position der maximalen
Öffnung zu erreichen
Wenn das Tor die
Schließposition erreicht, 2
Sekunden warten, dann
Taste drücken, um die
Einstellungen zu speichern
