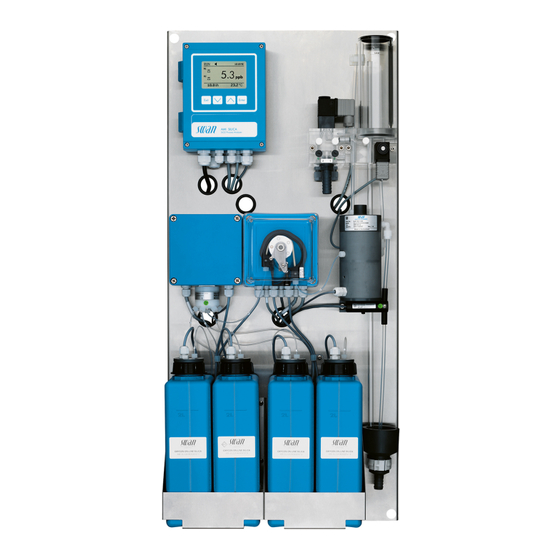

Swan Analytical Instruments AMI Silica Betriebsanleitung

Version 6.20 und höher
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
AMI Silica
Version 6.20 und höher
A-96.250.670 / 150517

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Swan Analytical Instruments AMI Silica

Inhaltszusammenfassung für Swan Analytical Instruments AMI Silica

  • Seite 1 AMI Silica Version 6.20 und höher A-96.250.670 / 150517...
  • Seite 2 Kontaktieren Sie für technische Fragen die nächste SWAN Vertretung oder direkt den Hersteller: SWAN ANALYTISCHE INSTRUMENTE AG Studbachstrasse 13 8340 Hinwil Schweiz Internet: www.swan.ch E-mail: support@swan.ch Dokument Status Monitor AMI Silica Betriebsanleitung Titl: A-96.250.670 Revision Ausgabe Jan. 2012 Erstausgabe März 2014 Update auf FW Version 5.40, Hauptplatine V2.4 März 2015...

  • Seite 3: Inhaltsverzeichnis

    AMI Silica Inhaltsverzeichnis Sicherheitshinweise ........1.1. Warnhinweise ........
  • Seite 4 AMI Silica Betrieb ..........
  • Seite 5 AMI Silica 5 Installation .........

  • Seite 6: Sicherheitshinweise

    Der Betrieb des Instruments erfordert eingehende Kenntnisse von Anwendungen, Instrumentfunktionen und Software-programmen sowie aller anwendbaren Sicherheitsvorschriften und -bestimmun- gen. Aufbewah- Die Betriebsanleitung für das AMI Silica muss in der Nähe des Ins- truments aufbewahrt werden. rungsort Handbuch Qualifizierung, Um das Instrument sicher zu installieren, müssen Sie: Schulung ...

  • Seite 7: Warnhinweise

    AMI Silica Sicherheitshinweise 1.1. Warnhinweise Die für sicherheitsbezogene Hinweise verwendeten Signalewörter und Symbole haben folgende Bedeutung: GEFAHR Diese Warnung weist auf gefährliche Situationen hin zu schwe- ren Verletzungen oder zum Tod führt.  Befolgen Sie sorgfältig die Anweisungen zu ihrem Schutz.
  • Seite 8 AMI Silica Sicherheitshinweise Warnsymbole Die Bedeutung der Warnsymbole in dieser Betriebsanleitung. Warnung vor gefährlicher elektrischer Spannung Korrodierend Gesundheitsschädlich Entflammbar Allgemeiner Warnhinweis Achtung allgemein A-96.250.670 / 150517...

  • Seite 9: Allgemeine Sicherheitsbestimmungen

    AMI Silica Sicherheitshinweise 1.2. Allgemeine Sicherheitsbestimmungen Gesetzliche Der Benutzer ist für den ordnungsgemässen Betrieb verantwortlich. Alle Vorsichtsmassnahmen sind zu beachten, um einen sicheren Anforderungen Betrieb des Instruments zu gewährleisten. Ersatzteile und Es dürfen ausschliesslich Ersatzteile und Einwegartikel von SWAN verwendet werden. Bei Verwendung anderer Teile während der Einwegartikel normalen Gewährleistungsfrist erlischt die Herstellergarantie.

  • Seite 10: Nutzungseinschränkungen

    AMI Silica Sicherheitshinweise 1.3. Nutzungseinschränkungen Die Probe darf keine Partikel enthalten, welche die Durchflusszelle blockieren können. Ein ausreichender Probenfluss ist Grundvor- aussetzung für die korrekte Funktion des Instruments. WARNUNG Um das Instrument sicher zu installieren und zu betreiben, müs- sen Sie die Anweisungen in diesem Handbuch sowie die Mate- rialsicherheitsdatenblätter gelesen und verstanden haben.

  • Seite 11: Produktbeschreibung

    Kieselsäuregehalts nach Abschluss der chemischen Reaktion. Stichprobe Der Messmodus Stichprobe ermöglicht Messungen von Proben von entfernten Orten. Zweiter Das AMI Silica kann bei Bedarf mit dem optionalen Zusatzmodul für zwei Probenanschlüsse aufgerüstet werden. Probeneingang Sample Wenn mehr als zwei Proben gemessen werden sollen, kann das...
  • Seite 12 AMI Silica Produktbeschreibung Sammelstör- Ein potenzialfreier Kontakt. kontakt Entweder:  Offen bei Normalbetrieb, geschlossen bei Fehler und Strom- ausfall  Geschlossen bei Normalbetrieb, offen bei Fehler und Strom- ausfall Zusammenfassung von Störmeldungen für programmierbare Alarmwerte und Instrumentenfehler. Schalteingang Für potenzialfreie Kontakte zum «Einfrieren» des Messwerts oder zur Unterbrechung der Regelung bei automatischen Installationen (Haltefunktion oder Fernabschaltung).
  • Seite 13 AMI Silica Produktbeschreibung Level Überlaufarmatur Reagenz 2 Überlaufrohr Reagenz 3 Magnetventil Reagenz 4 Probeneinlass Photometer 6-Wegeventil Probenauslass Peristaltikpumpe Photometer Loop Magnetrührer Durchflussregulierventil Luftblasendetektor Probeneinlass Ablauftrichter Lufteinlass Reagenz 1 A-96.250.670 / 150517...
  • Seite 14 AMI Silica Produktbeschreibung Messzyklus Die Reagenzienmengen werden durch eine vordefinierte Zahl an Umdrehungen der Schlauchpumpe präzise bestimmt. Nachdem eine bestimmte Reagenzmenge aus dem Behälter gesaugt wurde, wird das Sechswegeventil auf Position 5 gedreht, wo Probe aus dem Photometer in den Loop [P] gesaugt wird. Zusammen mit der Probe im Schlauch werden die Reagenzien in das Fotometer ge- pumpt.
  • Seite 15 AMI Silica Produktbeschreibung 14 Sechswegeventil in Position 5: Der Reagenzien-Einlasschlauch wird mit der Probe gespült.  Die Schlauchpumpe rotiert für eine bestimmte Zeit, die saubere Probe im Photometer wird in den Reagenzien- Einlassschlauch gesogen und durch den Loop wieder zurück ins Photometer gepumpt.

  • Seite 16: Instrumentenspezifikation

    AMI Silica Produktbeschreibung 2.1. Instrumentenspezifikation Strom- Spannung: 100–240 VAC (± 10%) versorgung 50/60 Hz (± 5%) oder 24 VDC (± 10%) Leistungsaufnahme: max. 30 VA Elektronik- Aluminium mit einem Schutzgrad von IP 66 / NEMA 4X gehäuse Umgebungstemperatur: -10 bis +50 °C Betriebstemperatur: -25 bis +65 °C...
  • Seite 17 AMI Silica Produktbeschreibung Abmessungen Montageplatte: 400 x 850 x 160 mm Abstand zwischen Montagelöchern: 374 x 824 mm Schrauben: 8 mm Durchmesser Gewicht: 16 kg 400 mm / 15¾” 13 mm / ½” 374 mm / 14¾” AMI Silica A-96.250.670 / 150517...

  • Seite 18: Übersicht Über Das Instrument

    AMI Silica Produktbeschreibung 2.2. Übersicht über das Instrument Messumformer Überlaufarmatur Montageplatte Durchflussregelventil Steuerbox Sechswegeventil Magnetventil Sechswegeventil Probeneinlass mit Proben- Schlauchpumpe umschaltung (optionaler Reagenz 1 2. Probenfluss) Reagenz 2 Fotometer mit Magnetrührer Reagenz 3 Luftblasendetektor Reagenz 4 Abflusstrichter A-96.250.670 / 150517...

  • Seite 19: Installation

    AMI Silica Installation Installation 3.1. Installations-Checkliste Überprüfung Die Instrumentspezifikation muss den nationalen, staatlichen und örtlichen elektrischen Normen sowie allen Anlagencodes und Anlagenstandards für elektrische Ausrüstungen entsprechen.  100–240 VAC (±10%), 50/60 Hz (±5%) oder 24 VDC (±10%), Standort- isolierte Steckdose mit Erdungsanschluss und 30 VA.

  • Seite 20: Die Instrumententafel Montieren

    AMI Silica Installation 3.2. Die Instrumententafel montieren Der erste Teil dieses Kapitels erläutert die Vorbereitung und Platzierung des Instruments für den Gebrauch.  Das Instrument darf nur von geschultem Personal installiert werden  Instrument in vertikaler Ausrichtung montieren  Zur einfacheren Bedienung das Instrument so anbringen, dass sich die Anzeige auf Augenhöhe befindet...

  • Seite 21: Überlaufarmatur Installieren

    AMI Silica Installation 3.3. Überlaufarmatur installieren Überlaufarmaturdeckel Überlaufarmaturrohr Überlaufrohr O-Ring Durchflusszellenblock Durchflussregulierventil Magnetventil Level 1 Das Überlaufrohr [C] durch den Durchflusszellenblock [E] so weit wie möglich in den Ablauftrichter schieben. 2 Das Überlaufarmaturrohr [B] auf den Durchflusszellenblock [E] stecken. 3 Den Deckel der Überlaufarmatur [A] auf das Überlaufarmatur- rohr aufsetzen.

  • Seite 22: Proben- Und Abflussleitung Anschliessen

    AMI Silica Installation 3.4. Proben- und Abflussleitung anschliessen 3.4.1 Probeneinlass anschliessen Verwenden Sie für den Anschluss der Probenleitung einen Plastik- schlauch (FEP, PA oder PE 4 x 6 mm). Die SERTO Schraubanschluss Armatur Kompressionsmuffe montieren Rändelmutter Flexibler Schlauch 3.4.2 Probeneinlass anschliessen Ablassleitung Schlauch von der Überlaufarmatur...

  • Seite 23: Die Option 2. Probenstrom Installieren

    AMI Silica Installation Die Option 2. Probenstrom installieren Level Exit Enter AMI SILICA SiO2 Process Analyzer Blockgehäuse Probenstrom 1 Verbindungsstück Probenstrom 2 2 O-Ringe Probenauslass (15x20 mm) Blindstopfen Befestigungsschrauben Durchflussregulierventil Magnetventil Durchflusszellenblock Probeneinlassschlauch Probeneinlass (Winkel) Detailansicht Magnetventilkabel 1 Den Probenfluss stoppen gemäss Betriebs-Stopp zwecks War- tung, S.

  • Seite 24: Das Magnetventil Anschliessen

    AMI Silica Installation 3 Der Durchflussregulierventil [E] aus dem Durchflusszellenblock herausschrauben [F]. 4 Den Blindstopfen [D] in den Durchflusszellenblock schrauben. 5 Den Probeneinlassschlauch [N] von der Winkelverschraubung [G] am Probeneinlass lösen. 6 Die Winkelverschraubung vom Durchflusszellenblock abneh- men. 7 Den einen O-Ring [C] in die Bohrung des Blockgehäuses [A] einlegen, den anderen in die Bohrung des Durchflusszellen- blocks [F] einlegen.
  • Seite 25 AMI Silica Installation 1 Den Stopfen [A] von der Kabelverschraubung [B] abnehmen. 2 Das Gehäuse des AMI-Messumformers öffnen. 3 Das Sensorkabel durch die Kabelverschraubung [B] ins Mess- umformergehäuse einführen. 4 Das Kabel gemäss dem Anschlussdiagramm, S. 28 an die Klemmen anschliessen.

  • Seite 26: Den Ami Sample Sequencer Installieren

    AMI Silica Installation Mit der Option 2. Probenstrom kann das AMI Silica in den folgen- den 3 Betriebsarten betrieben werden.  Intern  Feldbus  Extern 1 Zum Menü <Installation>/ Sensoren 5.1.6 <Sensoren> navigieren. Kanalwahl Standard 100 ppb Intern 2 Mit den Tasten [ Blindwert 0.0 ppb...

  • Seite 27: Probenanschluss Mit 2. Probenstrom

    Modus Extern, S. 80 3.6.1 Probenanschluss mit 2. Probenstrom Wird ein AMI Sample Sequencer an ein AMI Silica angeschlossen, das mit der Option 2. Probenstrom [A] ausgerüstet ist, wird der 2. Probeneinlass automatisch deaktiviert und nur der Probeneinlass 1 kann verwendet werden.

  • Seite 28: Elektrische Anschlüsse

    AMI Silica Installation 3.7. Elektrische Anschlüsse WARNUNG Warnung vor elektrischem Schlag Arbeiten an elektrischen Komponenten immer bei ausgeschal- tetem Messumformer durchführen. Die Nichtbeachtung der Sicherheitsanweisungen kann zu schweren oder tödlichen Ver- letzungen führen.  Das Instrument vor Arbeiten an elektrischen Bauteilen immer ausschalten ...
  • Seite 29 AMI Silica Installation WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schalt- kontakt 1 oder 2 bzw. einen Sammelstörkontakt angeschlosse- ne Geräte können elektrische Schläge verursachen.  Vor der Fortführung der Installation müssen Geräte, die an folgende Kontakte angeschlossen sind vom Netz getrennt werden: –...

  • Seite 30: Anschlussdiagramm

    AMI Silica Installation 3.7.1 Anschlussdiagramm ACHTUNG Nur die in diesem Diagramm dargestellten Klemmen und nur zu dem vorgesehenen Zweck verwenden. Der Einsatz anderer Klemmen kann zu Kurzschlüssen und damit zu Beschädigun- gen oder Verletzungen führen. A-96.250.670 / 150517...

  • Seite 31: Stromversorgung

    60245; Brandschutzklasse FV1 entsprechen  Die Hauptversorgung muss mit einem externen Schalter oder einem Schutzschalter ausgestattet sein, der – in der Nähe des Instruments liegt – für den Bediener einfach zugänglich ist – als Unterbrecher für AMI Silica markiert ist A-96.250.670 / 150517...

  • Seite 32: Schaltkontakte

    AMI Silica Installation 3.8. Schaltkontakte 3.8.1 Schalteingang Hinweis: Nur potenzialfreie (trockene) Kontakte verwenden. Der Gesamtwiderstand (Summe aus dem Kabelwiderstand und dem Widerstand des Relais) muss kleiner als 50 Ω sein. Klemmen 16/42 Für Informationen zur Programmierung siehe Programmliste und Erläuterungen, S.

  • Seite 33: Schaltausgang 1 Und 2

    AMI Silica Installation 3.8.3 Schaltausgang 1 und 2 Hinweis: Maximalbelastung 1 A/250 VAC Die Schaltausgänge 1 und 2 können mit einem Jumper als «norma- lerweise offen» oder «normalerweise geschlossen» konfiguriert werden. Standard für beide Schaltausgänge ist «normalerweise of- fen». Um einen Schaltausgang als «normalerweise geschlossen»...
  • Seite 34 AMI Silica Installation ACHTUNG Mögliche Beschädigung der Schaltkontakte im AMI Messumformer verursacht durch hohe induktive Last Stark induktive oder direkt gesteuerte Lasten (Magnetventile, Dosierpumpen) können die Schaltkontakte zerstören.  Um induktive Lasten >0,1 A zu schalten, eine AMI Relaisbox oder ein passendes Hochstromrelais verwenden.

  • Seite 35: Signalausgänge

    AMI Silica Installation 3.9. Signalausgänge 3.9.1 Signalausgänge 1 und 2 (Stromausgänge) Hinweis: Maximallast 510 Ω Werden Signale an zwei verschiedene Empfänger gesendet, einen Signaltrenner (loop isolator) verwenden. Signalausgang 1: Klemmen 14 (+) und 13 (−) Signalausgang 2: Klemmen 15 (+) und 13 (−) Für nähere Informationen siehe...

  • Seite 36: Signalausgang 3

    AMI Silica Installation 3.10.1 Signalausgang 3 Klemmen 38 (+) und 37 (-). Erfordert die Zusatzplatine für den dritten Signalausgang 0/4 - 20 mA. Der dritte Signalausgang kann als Stromquelle oder als Stromsenke verwendet werden (über Schalter [A] auswählbar). Nähere Informati- onen finden Sie in den dazugehörigen Installationsanweisungen...

  • Seite 37: Hart-Schnittstelle

    AMI Silica Installation 3.10.3 HART-Schnittstelle Klemmen 38 (+) und 37 (-). Die HART-Schnittstelle ermöglicht Kommunikation über das HART- Protokoll. Nähere Informationen finden Sie in der HART-Anleitung. HART-Schnittstelle 3.10.4 USB-Schnittstelle Die USB-Schnittstelle wird zum Speichern von Logger-Daten und für Firmware-Uploads verwendet. Nähere Informationen finden Sie in den dazugehörigen Installationsanweisungen.

  • Seite 38: Das Instrument Einrichten

    AMI Silica Das Instrument einrichten Das Instrument einrichten 4.1. Die Peristaltikpumpe aktivieren Die Verschlussrahmen sind während dem Transport und der Lage- rung geöffnet. Das verhindert, dass die Schläuche an den Druck- punkten zusammenkleben. 1 Den Verschlussrahmen in Uhrzeigerrichtung drehen, um die Schlauchpumpe zu aktivieren.

  • Seite 39: Den Probenfluss Einstellen

    AMI Silica Das Instrument einrichten 4.3. Den Probenfluss einstellen ACHTUNG Verunreinigung der Reagenzien Wenn die Verschussrahmen der Peristalikpumpe nicht ver- schlossen sind, kann Probe in die Reagenzkanister fliessen.  Die Verschlussrahmen schliessen bevor das Durchflussregu- lierventil geöffnet wird. Überlaufrohr Durchflussregulierventil Level 1 Durchflussregelventil [B] öffnen...

  • Seite 40: Programmierung

    AMI Silica Das Instrument einrichten 4.4. Programmierung Program- Alle Parameter für externe Geräte (Schnittstelle, Rekorder usw.) sowie für den Betrieb des Instruments (Grenzwerte, Alarmwerte) mierung programmieren. Siehe dazu Programmübersicht, S. 69 und für Er- läuterungen siehe Programmliste und Erläuterungen, S.

  • Seite 41: Betrieb

    AMI Silica Betrieb Betrieb 5.1. Funktion der Tasten Exit Enter um das Menü zu verlassen/den Befehl abzubrechen (ohne Änderungen zu speichern) um zur vorherigen Menüebene zurückzukehren um sich in einer Menüliste ABWÄRTS zu bewegen und Werte zu verringern um sich in einer Menüliste AUFWÄRTS zu bewegen und Werte zu erhöhen...

  • Seite 42: Messwerte Und Symbole Am Display

    AMI Silica Betrieb 5.2. Messwerte und Symbole am Display Display bei Betrieb mit einem Probenfluss 15:20:18 15:10:52 24.2°C 31 B/s Normalbetrieb HOLD Schalteingang geschlossen oder Kal. Verzög.: Regler/ Grenzwert unterbrochen (zeigt Status der Signalaus- gänge) Schalteingang geschlossen: Regler/Grenzwert unter- brochen (zeigt Status der Signalausgänge)
  • Seite 43 < Kanal aktiv ~ Kein Probenfluss n Messung ungültig (nicht sichtbar in diesem Beispiel) x Nur sichtbar, wenn ein AMI Sample Sequencer an AMI Silica angeschlossen ist. Zeigt an, dass der Probenfluss deaktiviert ist G Probenfluss in Luftblasen pro Sekunde Probentemperatur Status Schaltausgang A-96.250.670 / 150517...

  • Seite 44: Aufbau Der Software

    AMI Silica Betrieb 5.3. Aufbau der Software Hauptmenü Meldungen Diagnose Wartung Betrieb Installation Menü 1: Meldungen Messages Zeigt die aktuellen Fehler sowie ein Ereignisproto- Anliegende Fehler koll (Zeit und Status von Ereignissen, die zu einem Wartungs-Liste früheren Zeitpunkt eingetreten sind) sowie War- Meldungs-Liste tungsanfragen.

  • Seite 45: Parameter Und Werte Ändern

    AMI Silica Betrieb 5.4. Parameter und Werte ändern Ändern von Das folgende Beispiel zeigt, wie das Logintervall geändert wird: Parametern 1 Den Menüpunkt auswählen der ge- Sensoren Logger 5.1.2 4.4.1 ändert werden soll. Sensortyp FOME Logintervall 30 min 2 [Enter] drücken.

  • Seite 46: Stichprobenmessung

    AMI Silica Betrieb 5.5. Stichprobenmessung Zum Menü 4.1 <Betrieb>/</Stichprobe> navigieren und den Anwei- sungen auf dem Display folgen. Schaltausgangsstatus während der Stichprobenmessung:  Signalausgänge sind auf Halten gesetzt  Alle Grenzwerte sind deaktiviert 1 Durchflussregulierventil schlie- Stichprobe 4.1.5 ssen. - Probehahn schliessen 2 1 Liter Probe vorbereiten.

  • Seite 47: Wartung

    AMI Silica Wartung Wartung 6.1. Wartungsplan WARNUNG Wartungsarbeiten nicht bei laufendem Betrieb durchführen.  Unterbrechen Sie den Probenfluss  Instrument vom Netz trennen Wöchentlich Probenzuleitung auf Verschmutzungen überprüfen. Probenfluss prüfen (siehe auch , S. 61). Monatlich Füllstand der Reagenzien prüfen.

  • Seite 48: Reagenzien Auffüllen Oder Austauschen

    Behälter 2: Schwefelsäure Behälter 3: Oxalsäure Behälter 4: OXYCON ON-LINE SILCA OXYCON ON-LINE SILCA OXYCON ON-LINE SILCA OXYCON ON-LINE SILCA AMI SILICA REAGENT 1 AMI SILICA REAGENT 2 AMI SILICA REAGENT 3 AMI SILICA REAGENT 4 Ammoniumeisensulfat Halterung A-96.250.670 / 150517...
  • Seite 49 AMI Silica Wartung Reagenzien- Der Inhalt des 2-Liter-Reagenzbehälters reicht für 1 Monat Betrieb beim Standard-Messintervall von 10 Minuten. verbrauch So bietet der bereitgestellte Reagenzsatz für 3 Behälterfüllungen eine Gesamt-Betriebszeit von 3 Monaten. Zeit pro Zeit pro Messintervall Behälter Reagenzien-Satz 10 Minute...
  • Seite 50 AMI Silica Wartung Reagenz 1 Ammoniummolybdat  Reagenz 1a: 56 g Ammoniummolybdat-Tetrahydrat hinzufü-  Reagenz 1b: 16 g Natriumhydroxid-Pellets hinzufügen WARNUNG Schwefelsäure wirkt ätzend und kann schwere Verbrennun- gen verursachen.  Zuerst die Sicherheitsdatenblätter (MSDS) lesen  Reagenzien dürfen nur von Personen vorbereitet werden, die über Erfahrung mit gefährlichen Chemikalien verfügen...

  • Seite 51: Verifikation

    AMI Silica Wartung 6.4. Verifikation Das «Verifikations-Kit für das AMI-Fotometer» ist als Zubehör erhältlich. Ein optisches Fenster mit einem präzisen Extinktionswert wird im Lichtstrahl des Foto- meters platziert. Der gemessene Wert wird dann mit dem Referenzwert des jeweiligen Kits verglichen.

  • Seite 52: Kalibrierung

    AMI Silica Wartung 6.5. Kalibrierung Zum Menü <Wartung>/<Kalibrierung> navigieren und den Anwei- sungen auf dem Bildschirm folgen. Schaltausgangsstatus während der Kalibrierung:  Signalausgänge sind auf Halten gesetzt  Alle Grenzwerte sind deaktiviert 1 Durchflussregulierventil schlie- Kalibrierung 3.1.1 ssen. - Probehahn schliessen 2 1 Liter Probe vorbereiten.

  • Seite 53: Die Durchflusszelle Reinigen

    AMI Silica Wartung 6.6. Die Durchflusszelle reinigen ACHTUNG Acrylglas-Teile sind zerbrechlich und kratzempfindlich. Mögliche Beschädigung der Acrylglas-Teile durch Scheuer- mittel.  Keinesfalls organische Lösungsmittel oder Scheuermittel zur Reinigung der Acrylglas-Teile verwenden  Mildes Reinigungsmittel einsetzen und gut spülen. Kalk- haltige Ablagerungen mit haushaltsüblichem Entkalker in empfohlener Konzentration entfernen ...

  • Seite 54: Reinigung

    AMI Silica Wartung Überlaufarmaturdeckel Überlaufarmaturrohr Überlaufrohr O-Ring Durchflusszellenblock Durchflussregulierventil Magnetventil Level Reinigung 1 Den Überlaufarmaturdeckel [A] abnehmen. 2 Das Überlaufarmaturrohr [B] aus dem Durchflusszellenblock [E] ziehen. 3 Alle Acrylteile mit einer weichen Bürste (Flaschenbürste) und Seifenwasser reinigen. 4 Alle Dichtungen vor der Montage des Durchflusszellenblocks ersetzen.

  • Seite 55: Das Fotometer Reinigen

    AMI Silica Wartung 6.7. Das Fotometer reinigen Das Fotometer nach Alarmmeldung (E020, FOME verschmutzt) reinigen. Vor dem Öffnen des Fotometers das Instrument gemäss den An- weisungen unter Betriebs-Stopp zwecks Wartung, S. 45 abschal- ten. Material Kleine Bürste. Durchflussregulierventil Photometerdeckel Photometer Bürste...

  • Seite 56: Das Magnetventil Reinigen

    AMI Silica Wartung 6.8. Das Magnetventil reinigen Magnetventil Das Magnetventil befindet sich unterhalb der Überlaufarmatur. Es sollte ausgewechselt werden, wenn es nicht mehr schaltet oder ausbauen verstopft ist. 1 Das Instrument gemäss den Anweisungen unter Betriebs-Stopp zwecks Wartung, S. 45 abschalten.
  • Seite 57 AMI Silica Wartung Hinweis: Die O-Ringe im Ventilkörper kleben vielleicht an der Durchflusszelle und können beim Ausbauen des Ventils nach unten fallen. 5 Den Ventilkörper vom Durchflusszellenblock nehmen. 6 Die weisse Platte (G) mit einem Schraubendreher (F) Grösse 0 entfernen.

  • Seite 58: Schlauchwechsel

    AMI Silica Wartung 6.9. Schlauchwechsel 6.9.1 Pumpenschläuche auswechseln Die Schläuche der Schlauchpumpe [D] sind minimalem Verschleiss ausgesetzt. Es wird daher empfohlen, die Pumpenschläuche einmal pro Jahr auszutauschen. ACHTUNG Mögliche Verschmutzung der Reagenzien Werden die Verschlussrahmen während des Betriebs geöffnet, fliessen gemischte Reagenzien vielleicht zurück in den Behälter und verschmutzen den Inhalt.
  • Seite 59 AMI Silica Wartung Entfernen der Die Pumpenschläuche lassen sich auf einfachste Weise montieren und demontieren. Pumpen- schläuche Gehen Sie wie folgt vor: Pumpengehäuse Verschlussrahmen offen Rotor Pumpenrohr Pumpeneinlass Pumpenauslass 1 Das Instrument gemäss den Anweisungen unter Betriebs-Stopp zwecks Wartung, S. 45 abschalten.

  • Seite 60: Schlauchnummerierung

    AMI Silica Wartung 6.9.2 Schlauchnummerierung Level Schlauch Reagenzbehälter P Sechswegeventilanschluss 1 Reagenzbehälter Q Sechswegeventilanschluss 2 Reagenzbehälter R Sechswegeventilanschluss 3 Reagenzbehälter S Sechswegeventilanschluss 4 Sechswegeventilanschluss 5 Photometer Sechswegeventilanschluss 7 Pumpeneingang Pumpenausgang Eingang Fotometer A-96.250.670 / 150517...

  • Seite 61: Reagenziensystem Füllen Oder Spülen

    AMI Silica Wartung 6.10. Reagenziensystem füllen oder spülen Reagenzienschläuche füllen oder spülen:  bei der Inbetriebnahme  nach dem Füllen der Reagenzienbehälter  vor dem Abschalten des Instruments zur Spülung der Schläu- che mit entmineralisiertem Wasser, bis das System komplett...

  • Seite 62: Die Sicherungen Auswechseln

    AMI Silica Wartung 6.12. Die Sicherungen auswechseln WARNUNG Fremdspannung Über eine externe Stromversorgung gespeiste und an Schalt- kontakt 1 oder 2 bzw. am Sammelstörkontakt angeschlossene Geräte können elektrische Schläge verursachen.  Vor der Fortführung der Installation müssen Geräte, die an...

  • Seite 63: Längere Betriebsunterbrechung

    AMI Silica Wartung 6.13. Längere Betriebsunterbrechung 1 Gehen Sie gemäss Kapitel Betriebs-Stopp zwecks Wartung, S. vor. 2 Leeren Sie die Messzelle des Fotometers [C] (z. B. mit einer Pi- pette) und reinigen Sie ihn mit einem weichen Tuch. 3 Die Verschlussrahmen der Schlauchpumpe entspannen. Siehe Pumpenschläuche auswechseln, S.

  • Seite 64: Problembehebung

    AMI Silica Problembehebung Problembehebung Dieses enthält Hinweise um die Fehlersuche zu vereinfachen. Für genaue Informationen zum Zusammenbau oder zur Reinigung von Teilen siehe Kapitel Wartung, S. Für Informationen zur Programmierung des Instruments siehe Ka- pitel Programmliste und Erläuterungen, S. 7.1.
  • Seite 65 AMI Silica Problembehebung Pumpenförder- Ein zu tiefer Korrekturfaktor kann durch undichte Schlauchverbin- dungen verursacht werden. Die Fördermenge der Peristaltikpumpe menge beträgt ca. 4.2 g/min. überprüfen 2.1 g Durchflussregulierventil Becher Peristalitkpumpe Waage Schlauchnippel Die Fördermenge der Peristaltikpumpe wie folgt überprüfen: 1 Das Durchflussregulierventil [A] schliessen.

  • Seite 66: Stichprobe

    AMI Silica Problembehebung 8 Wenn das 6-Wegeventil in der eingestellten Position ist, <Pum- pe> wählen und [Enter] drücken. 9 Die Pumpe ein halbe Minute laufen lassen.  Die Reagenz wird in den Becher gepumpt. 10 Das Gewicht auf der Anzeige der Waage ablesen.

  • Seite 67: Fehlerliste

    AMI Silica Problembehebung 7.3. Fehlerliste Fehler Nicht schwerwiegender Fehler. Gibt einen Alarm aus, wenn ein programmierter Wert überschritten wurde. Diese Fehler sind E0xx (schwarz und fett) gekennzeichnet. Schwerwiegender Fehler (Symbol blinkt) Die Steuerung der Dosiervorrichtung wird unterbrochen. Die angezeigten Messwerte sind möglicherweise falsch.
  • Seite 68 AMI Silica Problembehebung Fehler Beschreibung Korrekturmassnahmen E001 – Prozess überprüfen Si 1 Alarm hoch – Programmierte Werte im Menü 5.3.1.1.1, S. 85 überprüfen E002 – Prozess überprüfen Si 1 Alarm tief – Programmierte Werte im Menü 5.3.1.1.25, S. 85 überprüfen E003 –...
  • Seite 69 AMI Silica Problembehebung Fehler Beschreibung Korrekturmassnahmen E014 – Gehäuse-/Umgebungstemperatur Gehäusetemp. tief prüfen – Programmierte Werte im Menü 5.3.1.5, S. 86 überprüfen – Ventil überprüfen, siehe E015 Ventil defekt Fotometer reinigen, S. 53 E017 – Steuergerät oder Programmierung in Ueberw. zeit...
  • Seite 70 AMI Silica Problembehebung Fehler Beschreibung Korrekturmassnahmen – Siehe Betriebsanleitung Sample E034 Probenfluss 2 tief Sequencer (Sample Sequencer) – Siehe Betriebsanleitung Sample E035 Probenfluss 3 tief Sequencer (Sample Sequencer) – Siehe Betriebsanleitung Sample E036 Probenfluss 4 tief Sequencer (Sample Sequencer) – Siehe Betriebsanleitung Sample...

  • Seite 71: Programmübersicht

    AMI Silica Programmübersicht Programmübersicht Erklärungen zu den einzelnen Menüparametern finden Sie unter Programmliste und Erläuterungen, S.  Menü 1 Meldungen informiert über anstehende Fehler und Wartungsaufgaben und zeigt die Fehlerhistorie. Passwort- schutz möglich. Es können keine Einstellungen geändert wer- den.

  • Seite 72: Diagnose (Hauptmenü 2)

    AMI Silica Programmübersicht 8.2. Diagnose (Hauptmenü 2) Identifikation Bezeichnung AMI Silica *Menünummern 2.1* Version V6.20-08/16 Peripherie PeriClip 1.06 2.1.3.1* 2.1.3 RoValve 1.60 Werksprüfung Gerät 2.1.4.1* 2.1.4* Hauptplatine Betriebszeit Jahre, Tage, Stunden, Minuten, Sekunden 2.1.5.1* 2.1.5* Sensoren FOME Sensor Messwert in ppb 2.2*...

  • Seite 73: Wartung (Hauptmenü 3)

    AMI Silica Programmübersicht 8.3. Wartung (Hauptmenü 3) Kalibrierung Kalibrierung Fortschritt *Menünummern 3.1* 3.1.5* Service Verifikation (Fortschritt) 3.2.1.1* 3.2* 3.2.1* System füllen (Fortschritt) 3.2.2.5* 3.2.2* Simulation Sammelstörkontakt 3.3.1* 3.3* Schaltausgang 1 3.3.2* Schaltausgang 2 3.3.3* Signalausgang 1 3.3.4* Signalausgang 2 3.3.5* Magnetventil 1 3.3.6*...

  • Seite 74: Installation (Hauptmenü 5)

    AMI Silica Programmübersicht 8.5. Installation (Hauptmenü 5) Sensoren Ref. Verifikation 5.1.1* *Menünummern 5.1* Standard 5.1.2* Blindwert 5.1.3* Messintervall 5.1.4* Kanäle 5.1.5* Kanalwahl 5.1.6* Signalausgänge Signalausgang 1 & 2 Parameter 5.2.1.1 - 5.2.2.1* 5.2* 5.2.1* & 5.2.2* Stromschleife 5.2.1.2 - 5.2.2.2* Funktion 5.2.1.3 - 5.2.2.3*...
  • Seite 75 AMI Silica Programmübersicht Störung 5.3.4.4* Verzögerung 5.3.4.5* Verschiedenes Sprache 5.4.1* 5.4* Werkseinstellung 5.4.2* Firmware laden 5.4.3* Passwort Meldungen 5.4.4.1* 5.4.4* Wartung 5.4.4.2* Betrieb 5.4.4.3* Installation 5.4.4.4* ID Probe 5.4.5* Überw. Signalausgang 5.4.6* Schnittstelle Protokoll 5.5.1* (nur mit RS485- 5.5* Geräteadresse 5.5.21*...

  • Seite 76: Programmliste Und Erläuterungen

    AMI Silica Programmliste und Erläuterungen Programmliste und Erläuterungen 1 Meldungen 1.1 Anliegende Fehler 1.1.5 Zeigt die Liste mit aktuellen Fehlern und Statuszuständen (aktiv, bestätigt). Wird ein aktiver Fehler bestätigt, wird der Sammelstörkontakt wieder aktiviert. Wird ein Fehler gelöscht, wird er in die Meldungsliste verschoben.
  • Seite 77 AMI Silica Programmliste und Erläuterungen 2.2.1.4 Kal. History: Diagnosewerte der letzten Kalibrierungen prüfen. Faktor (Steilheit) Es werden maximal 64 Datensätze gespeichert. Ein Kalibrierungsschritt entspricht einem Datensatz: Steilheit Fotometer: 0.5 –2.0 2.2.1.5 Ver. History: Kontrolle der Werte aus den letzten Verifikationen: Extinktion: Gemessene Extinktion des Referenz-Kits Referenzwert: Wert des Referenz-Kits gemäss Etikett...

  • Seite 78: Wartung

    AMI Silica Programmliste und Erläuterungen 2.3 Probe 2.3.1 ID Probe: Überprüfung des programmierten Codes. Der Code wird vom Bediener zur Kennzeichnung des Probenpunkts in der Anlage festgelegt Temperatur: Zeigt die Probentemperatur in °C an. Probenfluss: Zeigt den Probenfluss in B/s (Blasen pro Sekunde) an.

  • Seite 79: Zeit Einstellen

    AMI Silica Programmliste und Erläuterungen 3.2.3.1 Position: Die Position des 6-Wegeventils einstellen. Pos. 1 Reagenz 1 Pos. 2 Reagenz 2 Pos. 3 Reagenz 3 Pos. 4 Reagenz 4 Pos. 5 Loop Pos. 6 – 3.2.3.2 Pumpe: Die Pumpe ein und ausschalten.

  • Seite 80: Betrieb

    AMI Silica Programmliste und Erläuterungen 4 Betrieb 4.1 Stichprobe 4.1.5 Startet eine Stichprobenmessung. Bildschirmanweisungen befolgen. Siehe Stichprobenmessung, S. 4.2 Sensoren 4.2.1 Filterzeitkonstante: Zum Abflachen von Störsignalen. Je grösser die Filterzeitkonstante, desto langsamer reagiert das System auf geänderte Messwerte. Bereich: 5–300 sec 4.2.2...

  • Seite 81: Installation

    Im nachfolgenden Beispiel wer- den nur die an den Eingängen 2, 4 und 6 angeschlossenen Proben gemessen, die Eingänge 1, 3 und 5 sind deaktiviert. Deaktivierte Proben werden auf dem AMI Silica Display mit einem «x» hinter dem Messwert dargestellt. A-96.250.670 / 150517...
  • Seite 82 Kontakts angesteuert werden. Wenn z. B. der Probenfluss 1 des AMI Sample Sequenzers aktiv ist, misst das AMI Silica so lange die Probe aus dem Probenfluss 1, bis der AMI Sample Sequencer zum nächsten programmierten Kanal wechselt. Im Beispiel unten wird der Probenfluss 3 (CH3), gründ hervorgehoben, gemessen sobald das AMI Silica die...
  • Seite 83 AMI Silica Programmliste und Erläuterungen 5.2 Signalausgänge 5.2.1 und 5.2.2 Signalausgang 1 und 2: Jedem Signalausgang Prozesswert, Stromschleifenbereich und Funktion zuweisen. Hinweis: Die Navigation für die Menüs <Signalausgang 1> und <Signalausgang 2> ist identisch. Der Einfachheit halber werden im Folgenden nur Menünummern für Signalausgang 1 verwendet.
  • Seite 84 AMI Silica Programmliste und Erläuterungen [mA] 0 / 4 1’000 10’000 X Messwert (logarithmisch) 5.2.1.40 Skalierung: Anfangs- und Endpunkt (hoher/niedriger Bereich) der linearen bzw. logarithmischen Skala und dazu den Mittelpunkt der bilinearen Skala eingeben. Parameter Temperatur 5.2.1.40.10 Bereich tief: -30 °C to + 120 °C 5.2.1.40.20...
  • Seite 85 AMI Silica Programmliste und Erläuterungen Als Steueraus- Signalausgänge können zur Ansteuerung von Reglereinheiten verwendet werden. Wir unterscheiden dabei zwischen gang unterschiedlichen Typen:  P-Controller: Die Controller-Aktion ist proportional zur Abweichung vom Sollwert. Der Controller wird durch das P-Band gekennzeichnet. Im Steady-State wird der Sollwert niemals erreicht.

  • Seite 86: Regler Aufwärts Oder Abwärts

    AMI Silica Programmliste und Erläuterungen Regler aufwärts oder abwärts Sollwert: benutzerdefinierter Prozesswert (gemessener Wert oder Fluss). P-Band: Bereich unterhalb (Aufwärtsregelung) oder oberhalb (Abwärtsregelung) des Sollwerts, wobei die Dosierungsintensität von 100 bis auf 0% reduziert werden kann, um den Sollwert überschreitungsfrei zu erreichen.

  • Seite 87: Sammelstörkontakt: Der Sammelstörkontakt Wird Als Kumulativer

    AMI Silica Programmliste und Erläuterungen 5.3 Schaltkontakte 5.3.1 Sammelstörkontakt: Der Sammelstörkontakt wird als kumulativer Fehlerindikator verwendet. Unter normalen Betriebsbedingungen ist der Kontakt aktiviert. Der Kontakt wird unter folgenden Bedingungen deaktiviert:  Stromausfall  Feststellung von Systemfehlern wie defekte Sensoren oder elektronische Teile ...
  • Seite 88 AMI Silica Programmliste und Erläuterungen 5.3.1.2.1 Alarm hoch: Steigt der gemessene Wert über den Wert des Parameters «Alarm hoch», wird der Alarm reaktiviert. Bereich: 30–70 °C 5.3.1.2.25 Alarm tief: Steigt der gemessene Wert über den Wert des Parameters «Alarm hoch», wird der Sammelstörkontakt aktiviert.

  • Seite 89: Funktion: Oberer/Unterer Grenzwert

    AMI Silica Programmliste und Erläuterungen 5.3.2 und 5.3.3 Schaltausgang 1 und 2: Die Ausgänge können per Jumper auf Normalerweise offen oder Normalerweise geschlossen eingestellt werden. Siehe Schaltausgang 1 und 2, S. 31. Die Funktion von Schaltausgang 1 oder 2 wird vom Benutzer definiert: Hinweis: Die Navigation der Menüs <Schaltausgang 1>...

  • Seite 90: Funktion = Regler Auf-/Abwärts

    AMI Silica Programmliste und Erläuterungen 5.3.2.1 Funktion = Regler auf-/abwärts Die Relais können verwendet werden, um Steuereinheiten wie Magnetventile, Membran-Dosierpumpen oder Stellmotoren anzu- steuern. Zum Ansteuern eines Stellmotors werden beide Schal- tausgänge benötigt, einer zum Öffnen und einer zum Schliessen.
  • Seite 91 AMI Silica Programmliste und Erläuterungen 5.3.2.32.1 Stellglied = Stellmotor Die Dosierung wird über die Position eines motorbetriebenen Mischventils geregelt. 5.3.2.32.22 Laufzeit: Zeit, die zur Öffnung eines vollständig geschlossenen Ventils benötigt wird. Bereich: 5–300 sec 5.3.2.32.32 Nullzone: Minimale Reaktionszeit in % der Laufzeit. Ist die angefor- derte Dosiermenge kleiner als die Reaktionszeit, erfolgt keine Änderung.
  • Seite 92 AMI Silica Programmliste und Erläuterungen 5.3.2.7 Ausgänge/Regler: Betriebsmodus der Controller-Ausgabe auswählen: Forts.: Der Controller arbeitet normal weiter. Halten: Der Controller arbeitet mit dem letzten gültigen Wert weiter. Aus: Der Controller ist ausgeschaltet. 5.3.2.24 täglich Der Schaltkontakt kann zu jeder Tageszeit aktiviert werden.
  • Seite 93 AMI Silica Programmliste und Erläuterungen 5.3.2.6 Signalausgänge: siehe Intervall 5.3.2.7 Ausgänge/Regler: siehe Intervall 5.3.2.1 Funktion = Feldbus Der Schaltausgang wird über den Profibus-Eingang gesteuert. Es sind keine weiteren Parameter notwendig. 5.3.3.1 Funktion = End of Batch Diese Funktion ist nur am Schaltausgang 2 verfügbar. Sie wird ver- wendet um mit Kanalumschaltgeräten von Drittanbietern zu kom-...

  • Seite 94: Signalausgänge: Betriebsmodus Der Signalausgänge Bei Aktivem

    AMI Silica Programmliste und Erläuterungen 5.3.4.2 Signalausgänge: Betriebsmodus der Signalausgänge bei aktivem Schaltausgang auswählen: Forts.: Die Signalausgänge geben weiterhin den Mess- wert aus. Halten: Die Signalausgänge halten den letzten gültigen Messwert. Messung wird unterbrochen. Es werden nur schwerwiegende Fehler angezeigt.

  • Seite 95: Werkseinstellungen Gibt Es Drei Möglichkeiten

    AMI Silica Programmliste und Erläuterungen 5.4 Verschiedenes 5.4.1 Sprache: die gewünschte Sprache festlegen. Verfügbare Sprachen: Sprache Deutsch Englisch Französisch Spanisch Werkseinstellung: Für das Zurückstellen des Instruments auf die Werkseinstellungen gibt es drei Möglichkeiten: 5.4.2 Werkseinstellung nein Kalibrierung teilweise vollständig  Kalibrierung: Setzt die Kalibrierungswerte auf die Werkseinstel- lung zurück.
  • Seite 96 AMI Silica Programmliste und Erläuterungen 5.4.5 ID Probe: Identifizieren Sie den Prozesswert mit einem sinnvollen Text, z. B. der KKS-Nummer. 5.4.6 Überwachung Signalausgang: Definieren, ob Meldung E028 bei ei- ner Leitungsunterbrechung an Signalausgang 1 oder 2 angezeigt werden soll. <Ja> oder <Nein> wählen.

  • Seite 97: Sicherheitsdatenblätter

    Sicherheitsdatenblätter 10.1. Reagenzien Artikelnummer: Teil von Artikel Nr. A - 85.420. 560 Artikelbezeich- OXYCON ON-LINE SILICA nung: Reagenz 1a zu AMI Silica Ammoniumheptamolybdat-Tetrahydrat Artikelnummer: Teil von Artikel Nr. A - 85.420. 560 Artikelbezeich- OXYCON ON-LINE SILICA nung: Reagenz 1b zu AMI Silica Natriumhydroxid Plätzchen...

  • Seite 98: Werkeinstellungen

    AMI Silica Werkeinstellungen Werkeinstellungen Betrieb: Sensoren: Filterzeitkonst.:................10 s Haltezeit nach Kal.:..............300 s Sammelstör- ................. wie unter Installation kontakt Schaltausgang ................. wie unter Installation 1 und 2 Schalteingang ................. wie unter Installation Logger: Loggerinterval: ............Pro Messwert Logger löschen: ................. nein...
  • Seite 99 AMI Silica Werkeinstellungen Gehäusetemp. hoch: ............... 65 °C Gehäusetemp. tief: ..............0 °C Schaltausgang Funktion:................Ob. GW Parameter:.................. Si 1 1 und 2 Sollwert:................1.0 ppm Hysterese: ................10 ppb Verzögerung: ................30 s Wenn Funktion = Aufw.Regler oder Abw.Regler: Parameter:..................
  • Seite 100 AMI Silica Werkeinstellungen Diverses Sprache: ................English Werkseinstellung:............... nein Firmware laden: ................. nein Passwort: ..........für alle Betriebsarten 0000 ID Probe:................- - - - - - - - Überwachung Signalausgang............ nein Schnittstelle Protokoll:............je nach Schnittstelle A-96.250.670 / 150517...

  • Seite 101: Index

    AMI Silica Index Index ..Ablassleitung Oxalsäure ..Ammonium-Eisensulfat Reagenz 3 ..Reagenz 4 Ammoniummolybdat ..Reagenz 1 ..
  • Seite 102 AMI Silica Index ... . . Überlaufarmatur Werkeinstellungen ..... .

  • Seite 103: Notizen

    AMI Silica Notizen Notizen A-96.250.670 / 150517...

  • Seite 104: Produkte Von Swan

    AMI Silica SWAN ist weltweit durch Tochtergesellschaften und Distributoren vertreten. kooperiert mit unabhängigen Vertriebspartnern auf der ganzen Welt. Produkte von SWAN Analyseinstrumente für: Reinstwasser Speisewasser, Dampf und Kondensat Trinkwasser Schwimmbad - und Brauchwasser Kühlwasser Abwasser Hergestellt in der Schweiz A-96.250.670 / 150517...
