4.3 Steuerungsanschluss

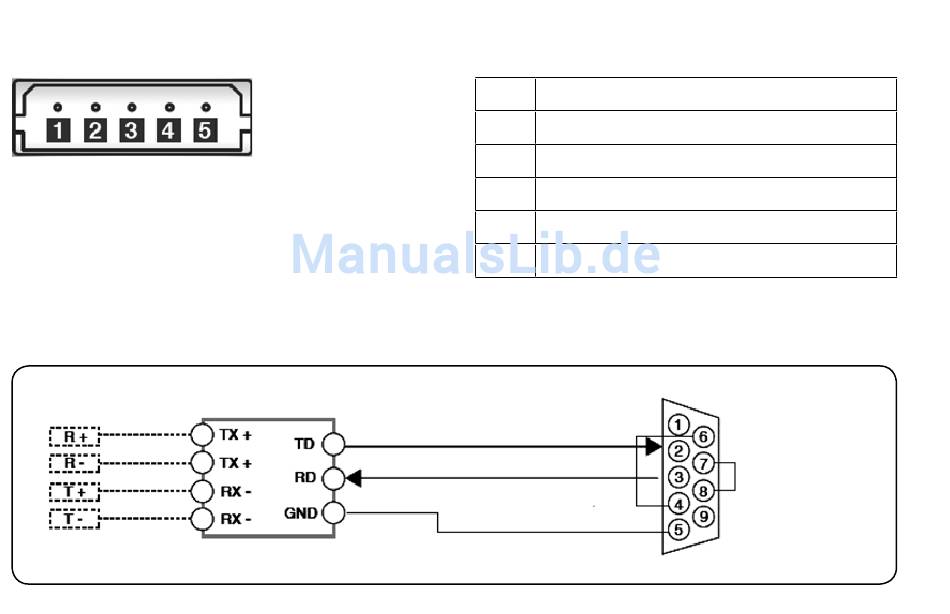

Steuerungseingang (RS-485)
Anschluss, über den die Kamerafunktion ferngesteuert
werden kann.
PC-Schnittstelle
RS-C zu RS-4 Konverter
Nr. Funktion
1
R+ (RS-485)
2
R- (RS-485)
3 Bewegungserkennung
4
GND
5
EXT (nur Serie „Resolution")
RS-C D-Sub Anschluss (PC)

Belegung
 Frame GND
 RD
 TD
4 DTR
5 Signal GND
6 DSR
7 RTS
8 CTS
9 RI
