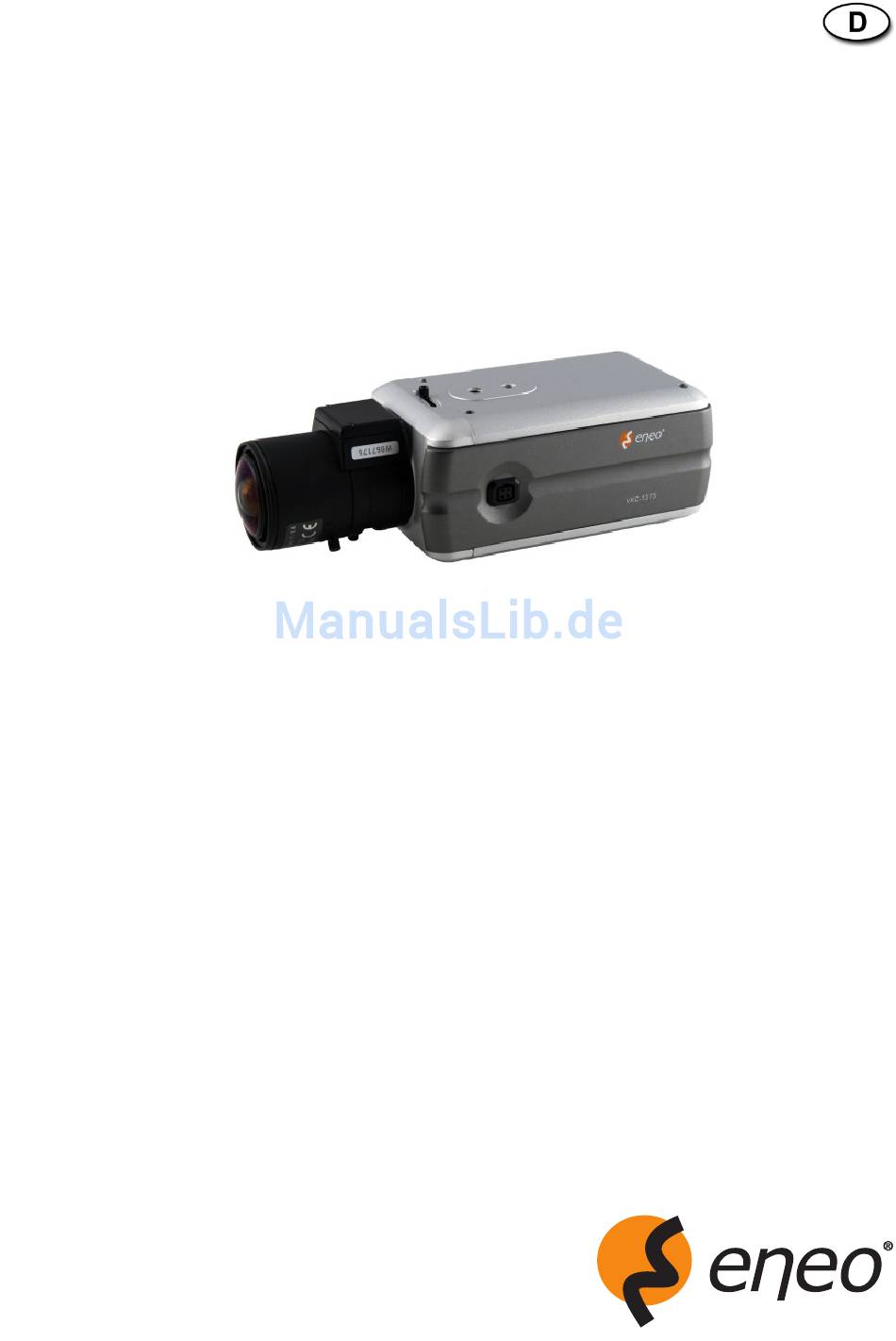

- Seite 1 Betriebsanleitung 1/3” Tag/Nacht Kamera VKC-1392, VKC-1392/12-24...
-
Seite 3: Warnung Und Sicherheitshinweise
WARNUNG UND SICHERHEITSHINWEISE UM DIE GEFAHR EINES BRANDES ODER EINES STROMSCHLAGS ZU REDUZIEREN, SETZEN SIE DIESES PRODUKT KEINEM REGEN ODER FEUCHTIGKEIT AUS. STECKEN SIE KEINE METALLISCHEN OBJEKTE IN DIE BELÜFTUNGSSCHÄCHTE ODER ANDERE ÖFFNUNGEN DES GERÄTS HINEIN. SICHERHEITSHINWEIS: SICHERHEITSHINWEIS ELEKTROSCHOCKGEFAHR NICHT ÖFFNEN SICHERHEITSHINWEIS : ZUR VERMEIDUNG VON ELEKTROSCHOCKGEFAHR NIEMALS DIE VORDERE ODER HINTERE ABDECKUNG ABNEHMEN. -
Seite 4: Fcc-Zulassungerklärung
FCC-ZULASSUNGERKLÄRUNG INFORMATIONEN FÜR DEN BENUTZER: DIESES GERÄT WURDE GETESTET UND ENTSPRICHT DEN GRENZWERTEN FÜR DIGITALE GERÄTE DER KLASSE A (SIEHE ABSCHNITT 15 DER FCC-BESTIMMUNGEN). DIESE GRENZWERTE BIETEN EINEN AUSREICHENDEN SCHUTZ GEGEN INTERFERENZEN BEI EINER INSTALLATION IN GEWERBERÄUMEN. DAS GERÄT ERZEUGT UND VERWENDET HOCHFREQUENTE SCHWINGUNGEN UND KANN SIE AUSSTRAHLEN. -
Seite 5: Wichtige Sicherheitsanweisungen
WICHTIGE SICHERHEITSANWEISUNGEN Lesen Sie diese Anweisungen. Bewahren Sie diese Anweisungen auf. Beachten Sie alle Warnungen. Befolgen Sie alle Anweisungen. Dieses Gerät darf nicht in der Nähe von Wasser betrieben werden. Das Gerät darf nur mit einem trockenen Tuch gereinigt werden. Blockieren Sie keine der Belüftungsöffnungen. -
Seite 6: Inhaltsverzeichnis
LIEFERUMFANG Die Kamera muss von einem qualifizierten Techniker unter Einhaltung der lokalen und nationalen Elektro- und Gebäudeverordnungen installiert werden. Nehmen Sie die Kamera und alle Zubehörteile vorsichtig aus dem Karton und überprüfen Sie, ob diese während des Versands beschädigt wurden. Lieferumfang: Farb-CCD-Kamera Mini-DIN-Anschluss (für Video- oder DC-Objektiv mit automatischer Blende) -
Seite 7: Einführung
EINFÜHRUNG Die Kamera nimmt qualitativ hochwertige Bilder mittels 1/3-Zoll-CCD von Sony und digitaler LSIs-Signalverarbeitung auf. Merkmale: ● 1/3-Zoll-EXview-HAD-CCD Ⅱ für Bilder mit hoher Empfindlichkeit ● Breiter, digitaler Dynamikbereich (Xtended Dynamic Range) ● Ausgezeichnete Bildqualität ● 700 Zeilen Auflösung ● 0,15 Lux (Farbe), 0,01 Lux (Schwarzweiß) bei F1.2 ●... -
Seite 8: Überblick
ÜBERBLICK 37.3 ANSICHT VON OBEN 67.5 ANSICHT VON VORN SEITENANSICHT Nach-links-Taste Nach-oben-Taste Eingabetaste Nach-rechts-Taste Nach-unten-Taste Externer Tag-/Nacht-Eingang-/Ausgang Bewegungsalarm-Ausgang RS-485 Netzanzeige Videoausgang (BNC) AC/DC-Anschlussklemme Netzkabel RÜCKANSICHT... -
Seite 9: Menüstruktur Des Bildschirmmenüs (Osd)
MENÜSTRUKTUR DES BILDSCHIRMMENÜS (OSD) EINSTELLUNGSMENÜ (Seite 1) OBJEKTIV SHUTTER/AGC OBJEKTIV SHUTTER/AGC AUTO IRIS AUTO WEISSABGLEICH MANUELL MANUELL GEGENLICHT BILDANPASSUNG BEW.ERKENNUNG ZURÜCK ZURÜCK WEITER (Seite 2) BEENDEN SAVE ALL WEISSABGLEICH GEGENLICHT PUSH BENUTZER 1 BENUTZER 2 ANTI CR MANUELL PUSH LOCK ZURÜCK ZURÜCK BILDANPASSUNG... - Seite 10 EINSTELLUNGSMENÜ (Seite 2) PRIVATSPHÄRE TAG/NACHT PRIVATSPHÄRE TAG/NACHT BEREICHSWAHL AUTO RAUSCHUNTERDR. FARBE FARBE KAMERA ID TRANSP SYNCHR MOSAIK LANGUAGE KAMERA RESET ZURÜCK (Seite 1) BEENDEN SAVE ALL ZURÜCK ZURÜCK KAMERA ID SYNCHR NR MODUS Y-PEGEL C-PEGEL ZURÜCK ZURÜCK ZURÜCK LANGUAGE KAMERA RESET ENGLISH JAPANESE...
- Seite 11 LENS (OBJEKTIV) MANUAL (Manuell) Nur manuelles Objektiv AUTO TYPE (DC/VIDEO) (Typ) Hierüber wird der Typ der mechanischen Blende eingerichtet. MODE (OPEN / CLOSE / AUTO) (Modus (Öffnen/Schließen/Automatisch)) Hierüber wird der Steuerungstyp eingerichtet, der für die mechanische Blende angewandt wird. SPEED (0 – 255) (Geschwindigkeit) Hierüber wird die Konvergenzgeschwindigkeit der mechanischen Blende eingerichtet.
-
Seite 12: White Bal (Weißabgleich)
WHITE BAL (Weißabgleich) ATW (Auto Trace White Balance; Automatischer Weißabgleich) SPEED (Geschwindigkeit) (0~255) Hierüber wird die Geschwindigkeit des ATW eingerichtet. DELAY CNT (Verzögerung) (0~255) Hierüber wird die zeitbasierte Hysterese des ATW eingerichtet. ATW FRAME (ATW-Rahmen) (x0,5/x1/x1,5/x2) Hierüber wird die Vergrößerung eingerichtet. ENVIROMENT (Umgebung) (indoor/outdoor) (Innnen-/Außenbereich) Diese Funktion ist für Innen- und Außenanwendungen des ATW voreingestellt. -
Seite 13: Motion Det (Bewegungserkennung)
ATR (Adaptive Farbtonwiedergabe) Über ATR (Adaptive Tone Reproduction; adaptive Farbtonwiedergabe) kann das Bild so angepasst werden, dass eine breite Palette an kontrastierenden Ansichten angezeigt werden kann. LUMINANCE (Luminanz) (LOW/MID/HIGH) (Gering/Mittel/Hoch) Hierüber wird der Grad der Luminanzkomprimierung eingerichtet. CONTRAST (Kontrast) (LOW/MIDLOW/MID/MIDHIGH/HIGH) (Gering/Gering bis Mittel/Mittel/Mittel bis Hoch/Hoch) Hierüber wird der Grad der Kontrastverbesserung eingerichtet. - Seite 14 PRIVACY (Privatsphäre) AREA SEL (Bereichswahl) (1~4) Hierüber wird der Bereich der PRIVACY PRIVACY Bewegungserkennung ausgewählt. AREA SEL (Hinweis: Beim Einrichten der Bereichswahl AREA SEL sollten Sie zunächst nach unten (BOTTOM) IIIIIIIIII000 und nach rechts (RIGHT) bewegen. BOTTOM IIIIIIIIII077 TOP (Oben) (0~244) LEFT IIIIIIIIII000 0=oben...
- Seite 15 NR (2D-DNR) Hierüber werden Störungen aus dem Bild, die bei schwachen Lichtverhältnissen auftreten, entfernt, wenn AGC aktiviert ist. NR MODE (OFF, Y, C, Y/C) Hierüber wird der 2D-NR-Filter-Modus eingerichtet. Y LEVEL (Y-Niveau) (0-15) Hierüber wird die Y-Filterstärke (Luminanz) eingerichtet. C LEVEL (C-Niveau) (0-15) Hierüber wird die C-Filterstärke (Chrominanz) eingerichtet.
-
Seite 16: Language (Sprache)
SYNC (nur Modelle mit zwei Spannungsvorgagen und spannungsunabhängige Modelle) INT – Dieser Modus wird für den Einsatz der internen Synchronisation benötigt. LANGUAGE (Sprache) Es kann zwischen den folgenden Sprachen gewählt werden: Englisch, Japanisch, Deutsch, Französisch, Russisch, Portugiesisch, Spanisch. CAMERA RESET (Kamera zurücksetzen) CAMERA RESET (Kamera zurücksetzen) –... -
Seite 17: Dc-Objektiv
DC-Objektiv Das Objektiv ist im Lieferumfang der Kamera nicht enthalten. Kaufen Sie ein Objektiv, das Ihren Anforderungen gerecht wird. Diese Kamera ist mit Objektiven mit C- und CS- Anschluss kompatibel. < Hinweise > *) Um die Hauptfunktionen nutzen zu können, wird die Verwendung eines Auto Iris Objektivs mit DC-Typ empfohlen. -
Seite 18: Technische Daten
TECHNISCHE DATEN MODELL NTSC Unabhängig Spannungsquelle 100-240V~50Hz Spannun DC 12V AC 24V±10% ±1Hz gsversor gung Leistungsverbrauch 3,5 Watt (300 mA) 4,0 Watt (55mA) Bildsensor 1/3 Zoll, SONY EXview HAD CCD II Gesamtanzahl Pixel 1020 (H) x 508 (V) 1020 (H) x 596 (V) Effektive Pixel 976 (H) x 494 (V) 976 (H) x 582 (V) - Seite 19 Äußere Abmessungen 66 mm (B) x 56 mm (H) x 120 mm (T) Gewicht 240 g 440 g...
- Seite 20 ® eneo ist eine eingetragene Marke der Videor E. Hartig GmbH Vertrieb ausschließlich über den Fachhandel. Videor E. Hartig GmbH Carl-Zeiss-Straße 8 · 63322 Rödermark, Deutschland Tel. +49 (0) 6074 / 888-0 · Fax +49 (0) 6074 / 888-100 Technische Änderungen vorbehalten.
