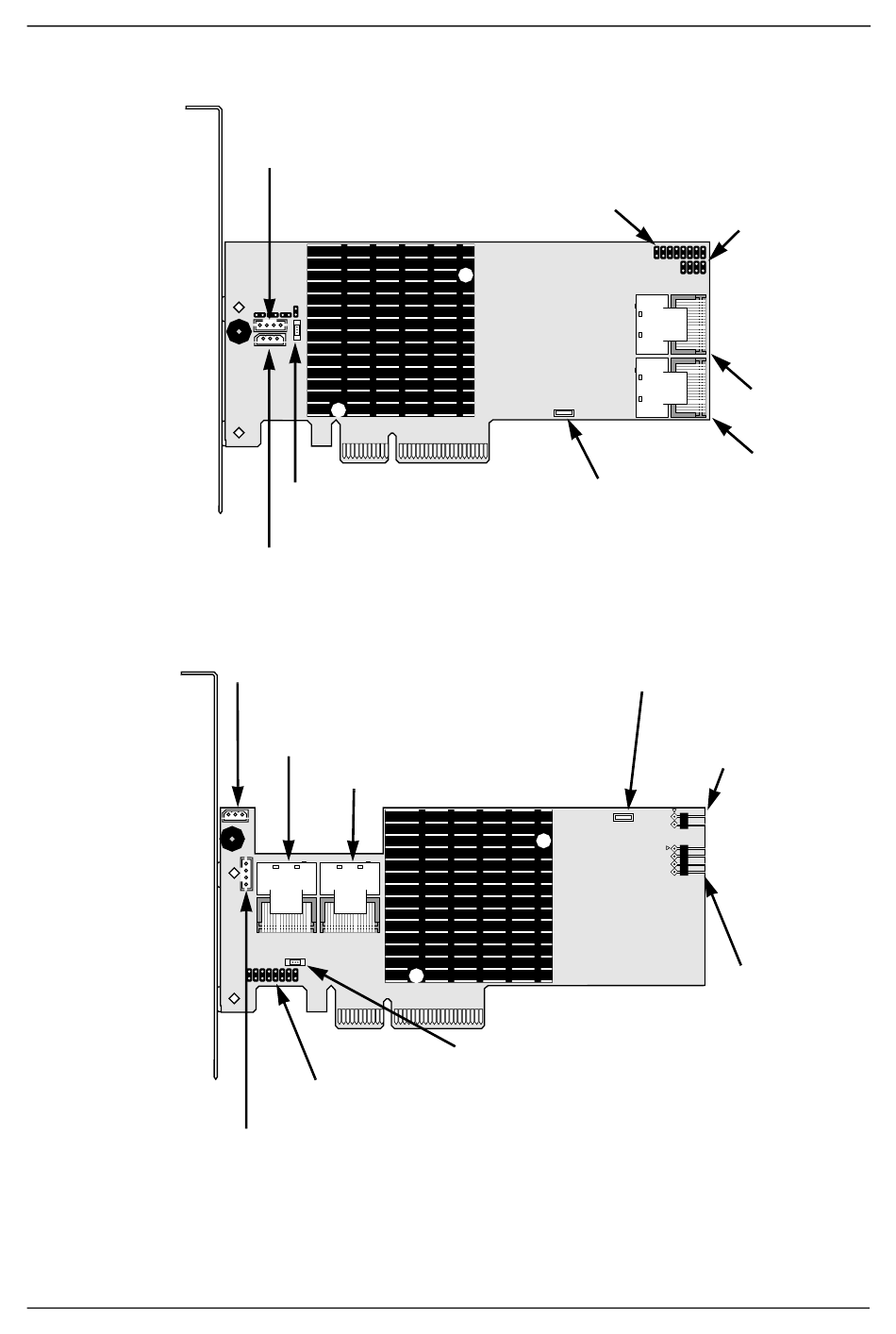

Abbildung 3. SuperTrak-EX8650-Karte
Abbildung 4. SuperTrak-EX8650A-Karte
I2C/SMBus-Anschluss
UART-Anschluss
UART-Anschluss
Anschluss für CPU-Lüfter
I2C/SMBus-Anschluss
SAS-Schnittstellen
Kanäle 5-8
Kanäle 1-4
Stifte für Aktivitäts- und Fehler-LED
Schritt 2: Installieren der SuperTrak-Karte
Stifte für
Aktivitäts- und
Fehler-LED
Anschluss für
Sicherungsakku-Modul
Anschluss für CPU-Lüfter
23
Stifte für
Global- und
Dreifarben-
LED
SAS-
Schnittstellen
Kanäle 5-8
Kanäle 1-4
Anschluss für
Sicherungsakku-Modul
Stifte für
Dreifarben-
LED
Stifte für
Global-LED
