DNT Carat Bedienungsanleitung

DNT Carat Bedienungsanleitung

Cb-sprechfunk mit nachtdesign
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

СВ-Sprechfunk
mit Nachtdesign
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für DNT Carat

Inhaltszusammenfassung für DNT Carat

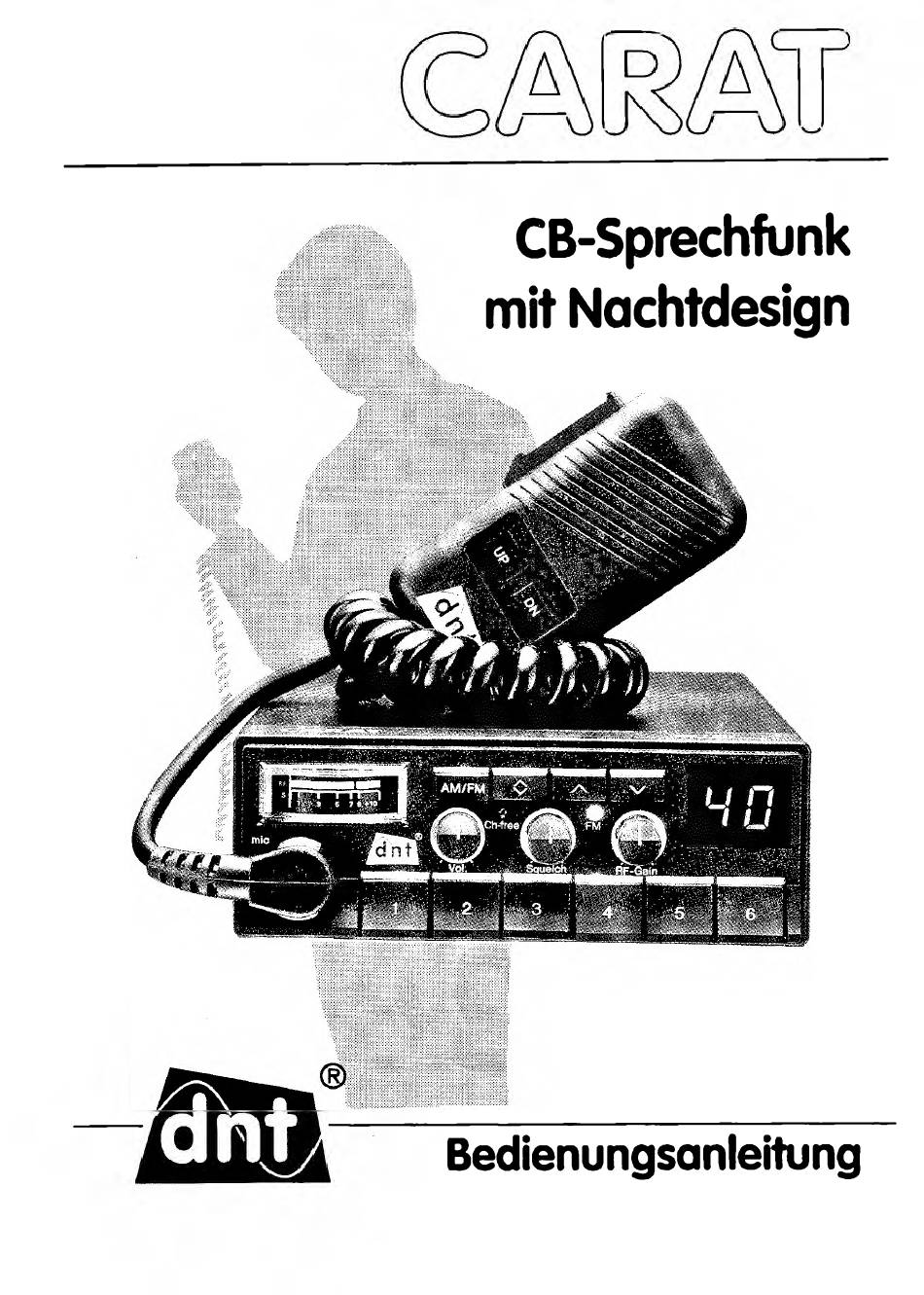

  • Seite 1 СВ-Sprechfunk mit Nachtdesign Bedienungsanleitung...

  • Seite 2: Einleitung

    Sie haben sich für das dnt Mobilfunkgerät Carat entschieden. Wir danken für Ihr Vertrauen und bieten Ihnen mit diesem Produkt ein Spitzenerzeugnis deutscher Entwicklungsarbeit mit modernster Mikroprozessor-Technologie. Das dnt Carat verfügt über eine Reihe von Novitäten, von denen einige bis dato einmalig im Bereich des СВ-Funks sind: □...
  • Seite 3 CARAT Bedienungsanleitung Bedien- und Anschlußeiemente 1 0 ’ В...

  • Seite 4: Hinweise Zur Besonderen Beachtung

    Das Gerät vor Nässe, Staub, großer Hitze und direkter Sonneneinstrah­ lung schützen. □ Nur die angegebene Betriebsspannung (DC 13,2 Volt =) anschließen. (Fahrzeug-Bordnetz oder Netzteil, z.B. Original-dnt-Netzteil NT-13/2). □ WARNUNG: Niemals direkt an eine Steckdose mit Netzspannung anschließen! Lebensgefahr! □...

  • Seite 5: Inhaltsverzeichnis

    ................B. Einstellen/Ändem der SCAN-Art (Mode)........... C. SCAN-Funktionen 1 bis 6, Beschreibung/Bedienung......10 Betrieb mit Selektivruf dnt 5-Call-Plus (O p t io n ) ..........11 A.AIIgemeines/Funktionsbeschreibung............11 B. Programmieren der eigenen R ufnum m er..........12 C. Eingabe der Rufnummer................13 D.

  • Seite 6: Bedienungs- Und Funktionsbeschreibung

    CARAT Bedienungsanleitung Bedienungs- und Funktionsbeschreibung 1. Mikrofon Im Sendezustand (Drücken der Taste 2) wird das Mikrofon in einem Abstand von ca. 10 cm mit normaler Lautstärke besprochen (Lautes Schreien sollte man vermeiden). Nach Loslassen der Taste (2) schaltet das Gerät automatisch wieder auf Empfang.
  • Seite 7 (6 oder 7) am Gerät/Mikrofon oder den Memory-Tasten (11) wird der gewünschte Kanal angewählt. Anmerkung: Beim Betrieb des Gerätes mit dem dnt 5-Tonfolge-Selektivruf (optional), übernimmt dieses LED-Dispiay auch die Anzeige der abgehenden und eingehenden Selektivruf-Codes. 9. Zulassungsnummer Nur vom BZT (Bundesamt für Zulassungen in der Telekommunikation) bzw. vormals vom ZZF zugelassene Geräte dürfen mit einer solchen Zulassungsnummer versehen sein.
  • Seite 8 CARAT Bedienungsanleitung 12. EiiWAusschalter, Lautstärkeregler (VOL) Einschalten Regler über die Schalter-Sperre nach rechts drehen. Gerät schaltet ein. Ausschalten Regler entgegengesetzt bis zum Anschlag drehen. Gerät schaltet aus. Lautstärke regeln Den Regler auf die gewünschte Lautstärke einstellen. Hinweis: Das Gerät speichert nach Ausschalten den zuletzt eingestellten Kanal ("Kanalgedächtnis") und alle programmierten Speicherdaten (M1 bis M 5 bzw.
  • Seite 9 Gerät auf ankommende Signale, bei verminderter Reichweite. 18. Memory-Taste 6 (Kanalspeicher M6) / Ruf-, Lösch-, Speichertaste Die Funktion dieser Taste wechselt, wenn das Gerät mit einem dnt 5-Tonfolge-Selektivruf (Optional) ausgerüstet wird. A. Funktion dieser Taste bei Betrieb des Gerätes ohne Selektivruf: Wie in Punkt 11 beschrieben: Der Abruf des gespeicherten Kanals erfolgt auf Tastendruck (M1 bis M6).
  • Seite 10 Bedienungsanleitung 24. Stromversorgungsanschluß (DC 13,2 Volts ) Das Stromanschlußkabel wird mit dem Bordnetz des Fahrzeuges oder bei Betrieb als Heimstation mit einer geeigneten Gleichspannungsquelle von 13,2 Volt= (z.B. dnt Netzteil NT 13/2) verbunden. Warnung: Niemals direkt an eine Steckdose mit Netzspannung anschließen! Lebensgefahr! Wir empfehlen, den Anschluß...

  • Seite 11: Kurzanleitung / Inbetriebnahme

    Die "PLL“ ist das Herzstück oder auch das "Nerven- und Steuerzentrum“ dieses modernen Gerätes. Bei einem Fehler ist die einwandfreie Funktion des Gerätes nicht mehr gewährleistet. Das Carat meldet einen solchen Fehler im Display (8). In wechselnder Folge erscheint die Anzeige "Er" für “ Error“ (dt.: Fehler) und der eingestellte Kanal.

  • Seite 12: Am/Fm - Mode / Auswahl Und Programmierung

    Bedienungsanleitung CARAT AM/FM - Mode / Auswahl und Programmierung A. Funktionsbeschreibung Das Gerät verfügt über drei Möglichkeiten zur Einstellung der AM/FM-Funktionsabläufe: Modus 1: Befindet sich das Gerät in der Betriebsart AM, wird bei Verlassen der Kanäle 4 bis 15 automatisch auf die Betriebsart FM umgeschaltet, (AM/FM-Automatik).

  • Seite 13: Bedienung

    SCAN-Funktionen / Suchlauf A. Funktionsbeschreibung Eine der wichtigsten Funktionen des Carat ist der Kanalsuchlauf, auch "Scanner" genannt. Dabei werden die Frequenzen nach belegten Kanälen abgesucht. Die Ansprechschwelle, d.h. wann der Suchlauf stoppen soll, ist abhängig von der Einstellung des Squelchreglers (14).

  • Seite 14: Multi-Scan-Funktion Im Am/Fm-Mode

    Bedienungsanleitung CARAT C. SCAN-Funktionen Innerhalb der oben beschriebenen SCAN-Arten ist die Wahl zwischen sechs verschiede­ nen SCAN-Funktionen möglich: □ Funktion 1 : Auto-Start SCAN-Taste (5) kurz drücken. Der Suchlauf beginnt nach etwa 2 Sekunden automatisch, die Kanäle aufsteigend abzutasten. □...

  • Seite 15: Betrieb M It Selektivruf Dnt 5-Call-Plus (Option)

    A. Allgemeines/Funktionsbeschreibung Das Carat kann mit einem 5-Tonfolge-Selektivrufsystem, dem dnt 5-Call-Plus, intern nachgerüstet werden. Dieses Modul ist unter der dnt-Artikelnummer 1166 005 005 im Fachhandel erhältlich. Der Einbau ist recht einfach, sollte aber dennoch von einem Fachbetrieb vorgenommen werden. Eine detaillierte Einbaubeschreibung ist jedem Modul beigefügt.

  • Seite 16: Programmieren Der Eigenen Rufnummer

    Bedienungsanleitung CARAT В. Programmieren der eigenen Rufnummer Funktionsbeschreibung Da es sich um ein frei programmierbares 5-Tonfolge-System handelt, müssen folglich zunächst einmal die eigenen fünf Code-Ziffern eingegeben werden. Werkseitig ist das Gerät mit dem Auswerte-Code : 1-2-3-4-5 und dem Geber-Rufcode: 6-7 vorprogrammiert.

  • Seite 17: Eingabe Der Rufnummer

    Bedienungsanleitung CARAT C. Eingabe der Rufnummer Funktionsbeschreibung: Will man eine Gegenstation rufen, muß der 5-Ton-Code dieser Station bekannt sein. Außerdem müssen die ersten drei Code-Ziffern mit der Gegenstation übereinstimmen. Das hat folgenden Grund: Ein 5-Ton-Code besteht, wie der Begriff ausdrückt, aus 5 Tönen, die in Folge ausgesendet werden.

  • Seite 18: Schaltplan (Aus Drucktechnischen Gründen Auf Den Seiten 14 Und 15)

    CARAT Bedienungsanleitung Schaltplan Änderungen die dem technischen Fortschritt dienen, Vorbehalten.
  • Seite 19 CARAT Bedienungsanleitung...

  • Seite 20: Löschfunktion/Stummschaltung

    F. Eingehender Ruf / Rufspeicher / Kennungs-Code Finktionsbeschreibung / Bedienung Wie beschrieben, handelt es sich bei dem dnt 5-Call-Plus um ein erweitertes Rufsystem, bei dem die letzten beiden Stellen des Rufenden im Display angezeigt werden. Ist ein Anruf erfolgt, "öffnet“ der Empfänger und im Display erscheint blinkend die Code-Zahl der anrufenden Station.

  • Seite 21: Kanaltabelle Der 40 Zugelassenen Kanäle

    Bedienungsanleitung CARAT Kanaltabelle der 40 zugelassenen Kanäle Kanal/Frequenz Kanal/Frequenz Kanal/Frequenz 27.155 MHz 27.315 MHz 26.965 MHz 27.325 MHz 26.975 MHz 27.165 MHz 27.175 MHz 27.335 MHz 26.985 MHz 27.185 MHz 27.345 MHz 27.005 MHz * 27.355 MHz 27.015 M H z* 27.205 MHz...

  • Seite 22: Im Falle Einer Störung - Tips Zur Fehlersuche

    CARAT Bedienungsanleitung im Falle einer Störung - Tips zur Fehlersuche Wenn an einem elektronischen Gerät eine Störung auftritt, muß das keine große Sache sein. Bevor Sie das Gerät einsenden oder reklamieren, prüfen Sie bittte anhand der nachstehenden Liste, ob Sie die Ursache der Störung selbst beseitigen können. Oftmals ist es nur eine Kleinigkeit, die der Benutzer leicht selbst erledigen kann.

  • Seite 23: Technische Daten

    CARAT Bedienungsanleitung Technische Daten Allgemein Frequenzbereich 26,965 - 27,405 MHz Kanäle 40 F M /1 2 AM (K 4-15) Frequenztoleranz 0,001% T em peraturbereich -1 0 ' C ,+ 5 5 'C Stromversorgung 10,8 -15,6 Volt DC (=), 13,2 Volt nominal...

  • Seite 24: Ersatzteil-Liste

    IC 3,4,7 UPC 4558 92 600 04016 IC5M4016BRS IC SW IC6LC7132 92 670 07132 IC PLL 92 796 00941 IC 202 DNT CARAT IC CONTROLLER IC 204 74HC574 92 620 00574 IC LACHES 92 450 01410 IC ANALOGE SW IC 205 GD4066...

  • Seite 25: B Lo Ck S C H A Ltb Ild

    C ERAM IC F IL T E R...

  • Seite 27: Verdrahtungsplan

    CARAT Bedienungsanleitung Die Funkverbindung Dem Neuling sollen die nachstehenden Erklärungen die ersten "Gehversu­ che" auf dem ’Citizen-Band’ erleichtern und beim Einstieg helfen. Aber auch dem aktiven Funker wird die eine oder andere Information von Nutzen sein. Es gibt drei verschiedene Möglichkeiten, einen Funkkontakt herzustellen: Einmal das QRZ, zum zweiten den 'Break’...

  • Seite 28: Die Св-Sprache: Q-Gruppen

    Romeo Weitere Informationen über den CB-Funk ..erhalten Sie, wenn Sie bei Ihrem Händler oder bei dnt direkt nach der kostenlosen Broschüre ’ Das ist CB-Funk’ anfragen. In leicht verständlicher Form wird dort beschrieben, was man tun und lassen darf, was man zum Funken benötigt, was man beim Kauf von...

  • Seite 29: Zulassungsurkunde

    Forschungs- und Entwicklungs-GmbH 6057 Dietzenbach A 4 0 0 2 3 6 X DBP-Zulassungsnummer: Zusätzliche Kennzeichnung: KAM Zulassungsart: Allgemeinzulassung Typenbezeichnung: "CARAT” bzw. "CARAT EXCLUSIV" Zulassungsobjekt: Sprechfunkanlage kleiner Leistung (CB-Funk- anlage) für den ortsfesten und/oder beweglichen Betrieb zum Nachrichtenaustausch über kurze Ent­...
  • Seite 30 Bedienungsanleitung CARAT Sexte 2 der Urkunde zur DBP-Zulassungsnummer A400236X KAM A u f l a g e n 1. Diese DBP-Zulassungsnummer gilt nur für Funkanlagen, die mit der zuge­ lassenen Funkanlage elektrisch und mechanisch übereinstimmen bzw. bau- und funktionsgleich sind. Veränderungen an zugelassenen Funkanlagen sind nur mit Zustimmung der Deutschen Bundespost zulässig.

  • Seite 31: N O Tize N

    Bedienungsanleitung CARAT dnt GmbH + Co. KG Waldstraße 57 • D-6057 Dietzenbach Tel. 06074/4091-0 • Fax 06074/42900 • Tlx: 4197 681 dnt...
