1. VEILIGHEIDSINSTRUCTIES

Belangrijk !
• Lees de gebruiksaanwijzing zorgvuldig door voordat u dit product installeert of gebruikt.
• Als u dit product installeert voor derden, denk er dan aan om de handleiding of een kopie achter te laten voor
de eindgebruiker.
Waarschuwing:
• De verschillende onderdelen mogen alleen worden gedemonteerd door een erkende reparateur.
Veiligheidsmaatregelen:
• Voor een geheel veilig gebruik van dit systeem, is het noodzakelijk dat de installateurs, gebruikers en technici alle
in deze handleiding beschreven veiligheidsprocedures volgen.
• Er worden zonodig specifieke waarschuwingen en aandachtssymbolen aangegeven op de onderdelen.

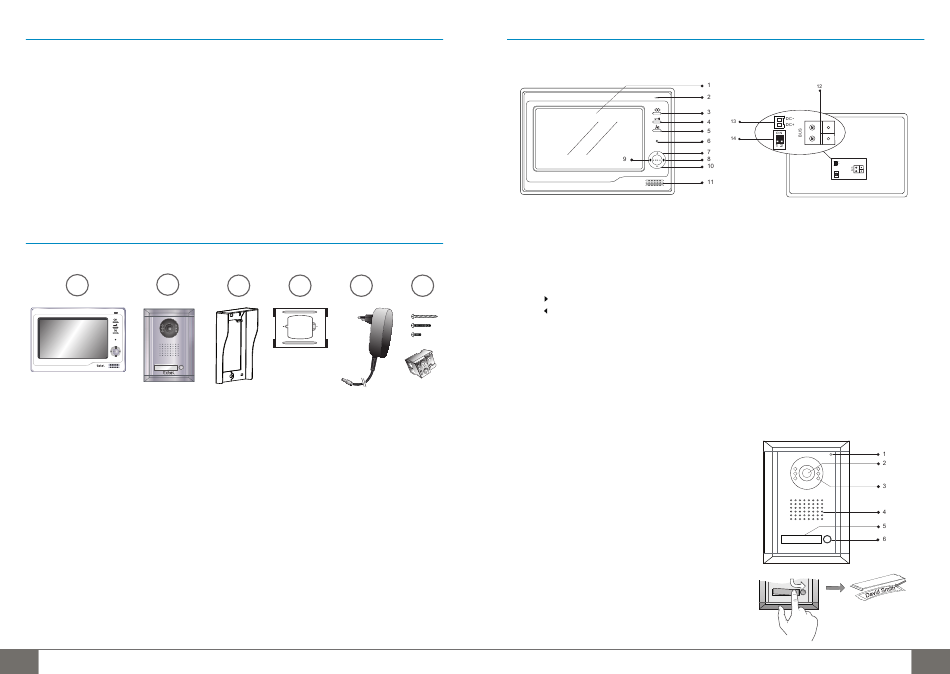

2. BESCHRIJVING

1 2
1 •

Monitor

2 • Straatunit 3 • Vizier 4 •
6 • Schroef en aansluiter voor de monitor
Algemeenheid
Deze videofoon bestaat uit een antwoordpost voor binnen met kleurenscherm en een straatunit met intercom en
camera voor buiten die de communicatie mogelijk maakt met de bezoeker die heeft aangebeld.
Voor een goede toepassing en werking moet deze handleiding aandachtig worden gelezen.
CFI EXTEL MEMO - V1 - 11/2011
NL3
3 4 5
Muursteun van de monitor 5 • Aansluitbare adapter

3. ONDERDELEN

a. Monitor
1. LCD-kleurenscherm 18 cm
2. Microfoon voor de communicatie met de straatunit.
3. Knop voor video opname gedurende een communicatie of het opnieuw oproepen van het beeld
4. Bediening van de deuropener (12VDC uitgang op de klemmen GND en COM aan de achterkant van de ca-
mera of stroomvrij contact op de klemmen COM en NO aan de achterkant van de camera)
5. Toets voor de controle of de heractivering van het beeld + communicatie met de straatunit na het aanbellen
6 . LED statuslampje (flikkert rood om een overgang aan te geven bij een afwezigh)
6
7. Knoop +
8. Knoop
9. Knoop
10. Knoop –
11. Luidspreker : om de bewoner met de bezoeker te laten communiceren
12. Verbinding met camera
13. Stekker via de plug 24 VDC van de adapter (adapter die moeten worden aangesloten op een installatie die in
overeenstemming is met de geldende normen: NFC 15 100 voor Frankrijk.
14. Dip1 : stand OFF stroomvrij contact van een seconde / stand ON stroomvrij contact van 3 seconden (voor
de bestelling van een gewoontehandeling van portaal) Dip 2 : niet gebruikt (laten op OFF)
b. Intercom aan de straatkant, met videocamera buiten
1. Microfoon : om de bezoeker met de bewoner te laten
communiceren.
2. Lens van de C-MOS kleurencamera met automatisch
irisdiafragma.
3. LEDS zichtbare voor een zichtbaarheid in het halfdonker.
Voor een zichtbaarheid 's nachts, een extra verlichting voorzien.
4. Luidspreker om de bewoner met de bezoeker te laten
communiceren.
5.Lichtgevend naamkaartje
6. Belknop : als deze knop wordt ingedrukt, hoort men de bel
binnen, de camera en de monitor treden in werking.
Toegang tot het naamkaartje :
• Duwen op de zijkant van het naamplaatje om het etiket te
wijzigen
