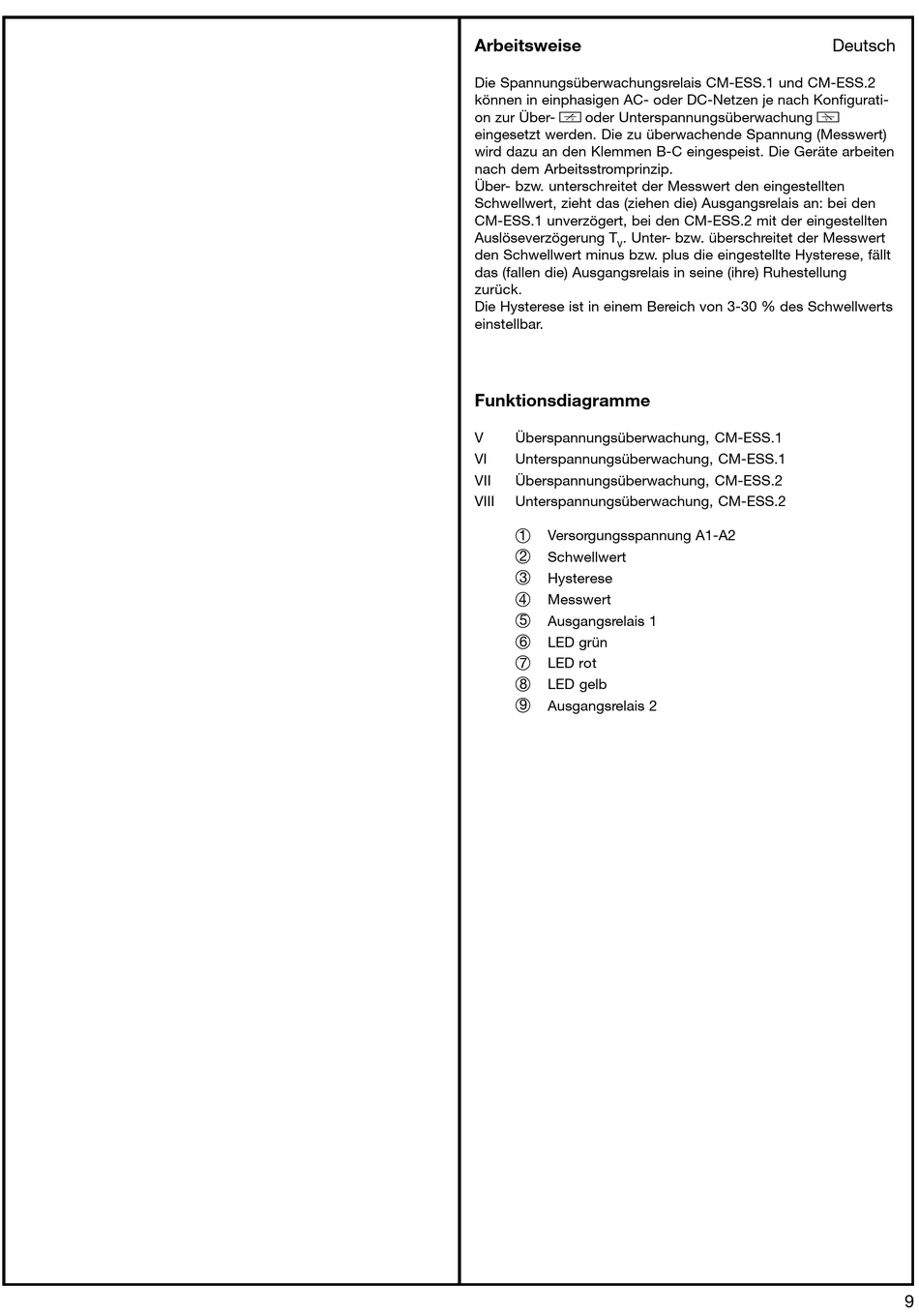

ABB CM series Betriebs- Und Montageanleitung Seite 9

Arbeitsweise
Die Spannungsüberwachungsrelais CM-ESS.1 und CM-ESS.2
können in einphasigen AC- oder DC-Netzen je nach Konfigurati-
on zur Über- T oder Unterspannungsüberwachung S
eingesetzt werden. Die zu überwachende Spannung (Messwert)
wird dazu an den Klemmen B-C eingespeist. Die Geräte arbeiten
nach dem Arbeitsstromprinzip.
Über- bzw. unterschreitet der Messwert den eingestellten
Schwellwert, zieht das (ziehen die) Ausgangsrelais an: bei den
CM-ESS.1 unverzögert, bei den CM-ESS.2 mit der eingestellten
Auslöseverzögerung T . Unter- bzw. überschreitet der Messwert
V
den Schwellwert minus bzw. plus die eingestellte Hysterese, fällt
das (fallen die) Ausgangsrelais in seine (ihre) Ruhestellung
zurück.
Die Hysterese ist in einem Bereich von 3-30 % des Schwellwerts
einstellbar.
Funktionsdiagramme
V Überspannungsüberwachung, CM-ESS.1
VI Unterspannungsüberwachung, CM-ESS.1
VII Überspannungsüberwachung, CM-ESS.2
VIII Unterspannungsüberwachung, CM-ESS.2
1 Versorgungsspannung A1-A2
2
Schwellwert
3 Hysterese
4 Messwert
5 Ausgangsrelais 1
6
LED grün
7 LED rot
8 LED gelb
9
Ausgangsrelais 2
Deutsch
