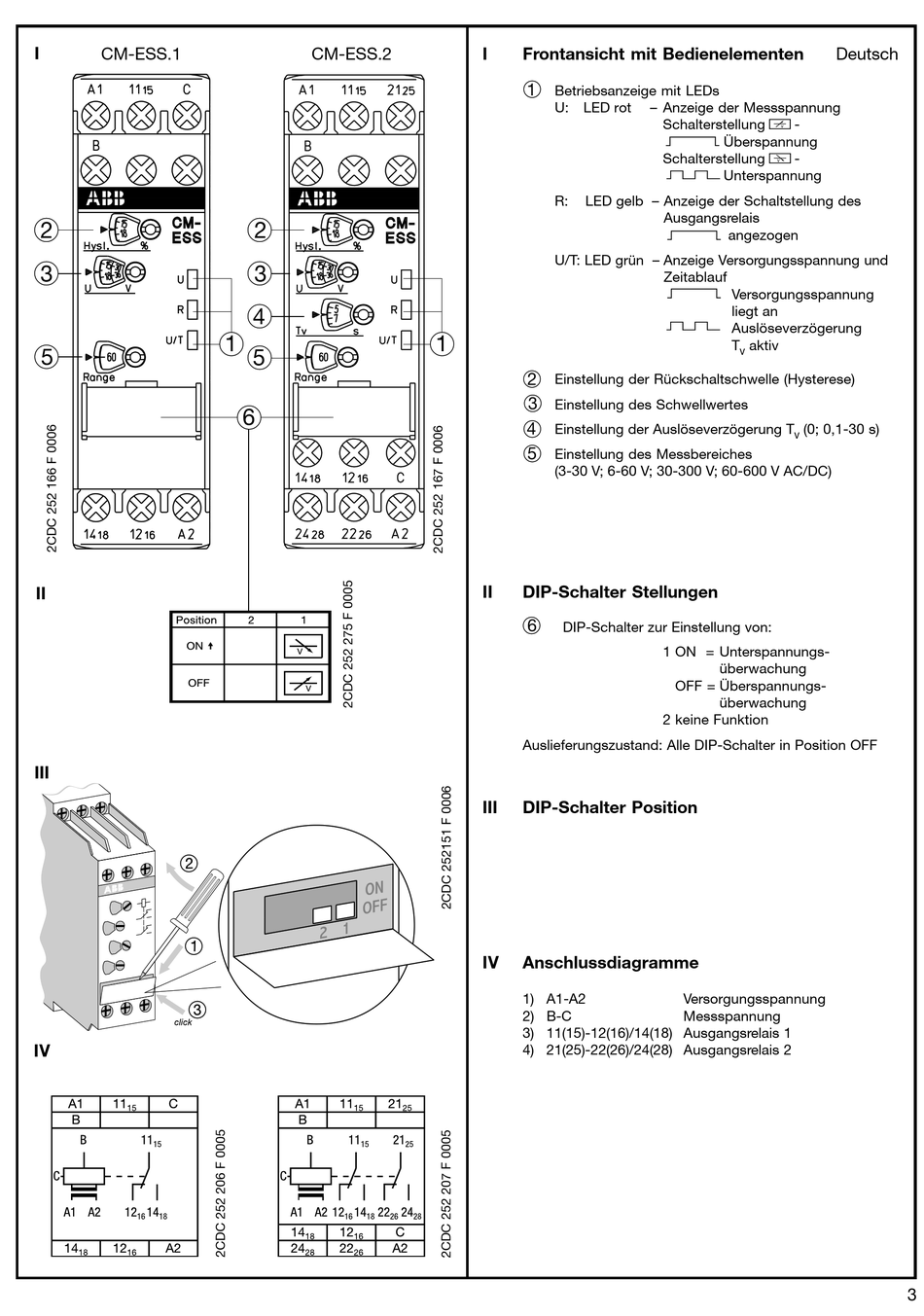

I Frontansicht mit Bedienelementen
1
Betriebsanzeige mit LEDs
U: LED rot
R: LED gelb – Anzeige der Schaltstellung des
U/T: LED grün – Anzeige Versorgungsspannung und
1
2
Einstellung der Rückschaltschwelle (Hysterese)
3
Einstellung des Schwellwertes
4
Einstellung der Auslöseverzögerung T
5
Einstellung des Messbereiches
(3-30 V; 6-60 V; 30-300 V; 60-600 V AC/DC)
II DIP-Schalter Stellungen
6
DIP-Schalter zur Einstellung von:
Auslieferungszustand: Alle DIP-Schalter in Position OFF
III DIP-Schalter Position
IV Anschlussdiagramme
1) A1-A2
2) B-C
3) 11(15)-12(16)/14(18) Ausgangsrelais 1
4) 21(25)-22(26)/24(28) Ausgangsrelais 2
– Anzeige der Messspannung
Schalterstellung T -
Überspannung
Schalterstellung S -
Unterspannung
Ausgangsrelais
angezogen
Zeitablauf
Versorgungsspannung
liegt an
Auslöseverzögerung
T aktiv
V
(0; 0,1-30 s)
V
1 ON = Unterspannungs-
überwachung
OFF = Überspannungs-
überwachung
2 keine Funktion
Versorgungsspannung
Messspannung
