Datenblatt

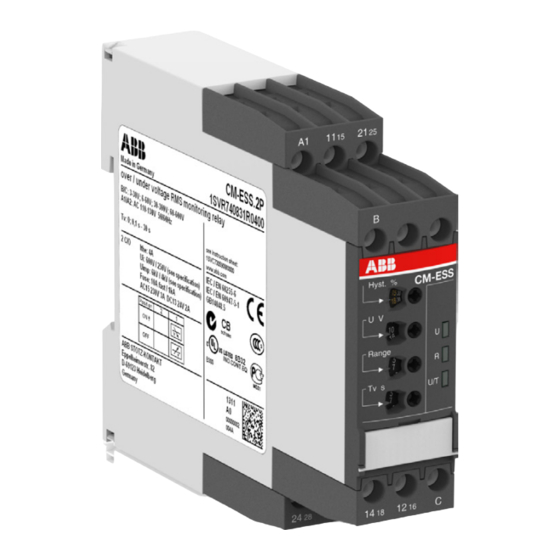

Spannungsüberwachungsrelais CM-ESS.2
Für einphasige Gleich- und Wechselspannungen
Das CM-ESS.2 ist ein elektronisches
Spannungsüberwachungsrelais, das der
zuverlässigen Überwachung von Spannungswerten
sowie Erkennung von Phasenausfall dient.
Alle Geräte sind mit zwei verschiedenen
Klemmenausführungen verfügbar. Zur Auswahl
stehen die bewährte Schraubanschlusstechnik
(Doppelkammerkastenklemmen) und die komplett
werkzeuglose Easy Connect Technology (Push-in
Klemmen).
Eigenschaften
– Überwachung von Gleich- und Wechselspannungen
(3-600 V)
– TRMS-Messverfahren
– 4 Messbereiche in einem Gerät
– Überwachung auf Über- oder Unterspannung konfigurierbar
– Hysterese einstellbar (3-30 %)
– Auslöseverzögerung T
– 3 Versorgungsausführungen
– Präzise Einstellung über frontseitige Bedienelemente
– Erhältlich mit Schraubanschlusstechnik oder
Easy Connect Technology
– Gehäusematerial mit max. Brandschutzklasse UL 94 V-0
– Werkzeuglose Montage an DIN-Schiene sowie
Demontage
– Baubreite 22,5 mm (0,89 in)
– 2 Wechsler
– 3 LEDs zur Betriebszustandsanzeige
Bestelldaten
Spannungsüberwachungsrelais
Typ Bemessungssteuerspeisespannung
CM-ESS.2P 24-240 V AC/DC
110-130 V AC
220-240 V AC
CM-ESS.2S 24-240 V AC/DC
110-130 V AC
220-240 V AC
Zubehör
Typ Beschreibung
ADP.01 Adapter für Schraubbefestigung
MAR.12 Beschriftungsschild für Geräte mit DIP-Schalter
COV.11 Plombierbare Klarsichtabdeckung
einstellbar (0 s; 0,1-30 s)
V
Anschlusstechnik
Push-in Klemmen
Schraubklemmen
Zulassungen
A UL 508, CAN/CSA C22.2 No.14
C GL
GOST
D
CB Scheme
K
CCC
E
L RMRS
Kennzeichnungen
a CE
b C-Tick
Messbereiche
3-30 V, 6-60 V, 30-300 V, 60-600 V
(in Vorbereitung)
Bestellnummer
1SVR 740 830 R0400
1SVR 740 831 R0400
1SVR 740 831 R1400
1SVR 730 830 R0400
1SVR 730 831 R0400
1SVR 730 831 R1400
Bestellnummer
1SVR 430 029 R0100
1SVR 730 006 R0000
1SVR 730 005 R0100
