- Seite 1 Bedienungsanleitung Dual Laser IR-Video-Thermometer MODELL VIR50...
- Seite 2 LEISTUNG<1mW WELLENLÄNGE 630-670nm • Benutzen Sie den Laser nicht in der Nähe von KLASSE 2 LASERGERÄT explosiven Gasen oder anderen Entspricht den Vorschriften von: FDA 21 CFR 1040.10 und 1040.11 explosionsgefährdeten Bereichen IEC 60825-1 (2001-08) Ausgabe 1.2 EN60825-1:1994/A11:1996/A2:2001/A1:2002 VIR50-EU-GE-V2.0- 9/11...
-
Seite 3: Beschreibung Des Messgerätes

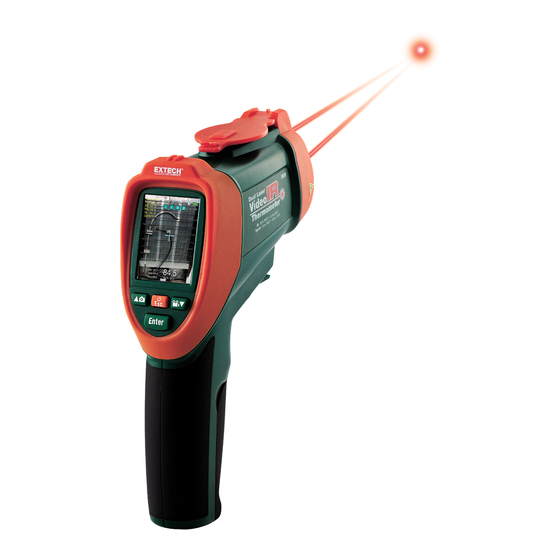

Speicherkartenslot und wiederaufladbare Batterie Rückseite Display ▲ und Kamera Taste Power und ESC Taste ENTER Taste ▼ und Video Taste Vorderansicht Kameraobjektiv IR-Thermometer-Objektiv Messtrigger Batterie Batteriefachabdeckung Laserpointer MicroSD-Kartenslot Hinweis: Ein Stativanschluss befindet sich auf der Unterseite des Handgriffs VIR50-EU-GE-V2.0- 9/11... -
Seite 4: Betrieb
Datenlogging Modus: Das Messgerät fungiert als Messgerät sowie als Gerät zum Speichern und Abrufen von Daten. Display-Symbole Symbol Beschreibung Symbol Beschreibung Video + IR Modus Hoher Alarm Nur IR Modus Hoher Alarm, ausgelöst Taupunkt Modus Tiefer Alarm Laser Tiefer Alarm, ausgelöst Scan Hold VIR50-EU-GE-V2.0- 9/11... - Seite 5 Drücken Sie im Video + IR mode die Taste, um in den Videoaufnahmemodus zu gelangen. Drücken Sie nochmals die Taste, um mit der Videoaufnahme zu beginnen. Drücken Sie die ESC Taste, um den Modus zu verlassen. Drücken Sie die ▼Taste, um das Video zu stoppen. VIR50-EU-GE-V2.0- 9/11...
-
Seite 6: Taupunkttemperatur Modus (Dew Point Temperature Mode)
Im Dew Point Modus kann das Messgerät die Taupunkttemperatur Messung mit dem IR- Temperaturwert anzeigen. Drücken und halten Sie den Messtrigger, um eine Messung zu tätigen. Im Dew Point Modus zeigt die Prozentsatzanzeige die Nähe zwischen IR-Temperatur und Taupunkttemperatur. Bei 100 % sind beide Werte identisch. VIR50-EU-GE-V2.0- 9/11... - Seite 7 Auswählen der Linienfarbe des Datenloggers Benutzen Sie im Datenlogger Bildschirm die Pfeiltasten, um den Farbparameter auszuwählen. Drücken Sie anschließend die ENTER Taste. Benutzen Sie die ▲ und ▼ Tasten, um eine Linienfarbe auszuwählen. Drücken Sie anschließend die ENTER Taste, um zu bestätigen. VIR50-EU-GE-V2.0- 9/11...
-
Seite 8: Systemwerkzeug-Einstellungen
Ein- oder Ausschalten des Cursors Backlight Einstellen der Helligkeit der Hintergrundbeleuchtung Auto Power off Einstellen der Periode der automatischen Abschaltfunktion Screen Timeout Einstellen der Periode der automatischen Bildschirmabschaltung Keypress Alert Aktivieren oder deaktivieren des Tastendruck-Signals Memory Status Anzeigen der Speicher- und Speicherkartenkapazität VIR50-EU-GE-V2.0- 9/11... - Seite 9 Drücken Sie anschließend zum Schließen und Speichern die ESC Taste. Einstellen der Hintergrundbeleuchtung Benutzen Sie die ▲ und ▼ Tasten, um die Helligkeit der Hintergrundbeleuchtung in % auszuwählen. Drücken Sie anschließend zum Schließen und Speichern die ESC Taste. VIR50-EU-GE-V2.0- 9/11...
- Seite 10 Karte im Messgerät eingesetzt ist, wird diese automatisch ausgewählt. Drücken Sie die ENTER Taste, um den internen Flash-Speicher oder die SD-Karte zu formatieren. Drücken Sie die ▼ Taste, um das Formatieren abzubrechen. Drücken Sie die ▲ Taste, um das Formatieren zu bestätigen. Werkseinstellungen VIR50-EU-GE-V2.0- 9/11...
-
Seite 11: Messeinstellungen
Anzeigen der höchsten (MAX) oder tiefsten (MIN) IR-Temperatur AVG/DIF Anzeigen der Durchschnittstemperatur oder der IR- Differentialtemperatur Ambient TEMP/% RH Anzeigen der Lufttemperatur und der relativen Luftfeuchtigkeit Dew-point/wet bulb Anzeigen des Taupunktes und der Feuchtkugeltemperatur Type K Aktivieren oder deaktivieren des Typ K Thermoelement- Kontakteingangs VIR50-EU-GE-V2.0- 9/11... - Seite 12 Tasten einzustellen. Drücken Sie die ENTER Taste, um zu bestätigen. Drücken Sie anschließend zum Schließen und Speichern die ESC Taste. Laser Benutzen Sie die ▲ und ▼ Tasten, um den Laserpointer zu aktivieren oder zu deaktivieren. Drücken Sie zum Schließen und Speichern die ESC Taste. VIR50-EU-GE-V2.0- 9/11...
- Seite 13 Drücken Sie zum Schließen und Speichern die ESC Taste. Dew-point/wet bulb temperature Benutzen Sie die ▲ und ▼ Tasten, um den Taupunkt und die Feuchtkugeltemperatur ein- oder auszuschalten. Drücken Sie zum Schließen und Speichern die ESC Taste. VIR50-EU-GE-V2.0- 9/11...
- Seite 14 Benutzen Sie die ENTER Taste, um ein Bild, Video oder Datenlog zu löschen. Benutzen Sie die ▲ Taste, um das Löschen zu bestätigen. Drücken Sie die ▼ Taste, um das Löschen abzubrechen. Menüeintrag Beschreibung Picture Anzeigen von gespeicherten Bildern Video Wiedergeben von gespeicherten Videos Logs Anzeigen von Datenlogger- Daten VIR50-EU-GE-V2.0- 9/11...
-
Seite 15: Übertragen Von Daten Zu Einem Pc
Sie können Ihre Batterien / Akkumulatoren kostenlos an den Sammelstellen in Ihrer Gemeinde oder überall dort, wo Batterien / Akkumulatoren verkauft werden, abgeben! Entsorgung: Befolgen Sie die rechtlichen Vorschriften bezüglich der Entsorgung des Gerätes am Ende seiner Lebensdauer. VIR50-EU-GE-V2.0- 9/11... -
Seite 16: Hinweise Für Ir-Messungen
Abstand benutzte, gemessene Punktgröße. Für dieses Messgerät liegt das Verhältnis bei 50:1 oder: 1” (2,54 cm) Punkt @ 50” (1,27 m), 2” (5,08 cm) Punkt @ 100” (2,54 m) oder 0,5” (1,7 cm) Punkt @ 25” (0,64 m). 50” / 127cm VIR50-EU-GE-V2.0- 9/11... -
Seite 17: Emissionsgrad Und And Ir Messungstheorie
Objektmaterial und dessen Oberflächenbeschaffenheit. Der Emmisionsgrad-Wertebereich geht von 0,1 für ein reflektierendes Objekt, bis zu 1,00 für einen mattschwarzen Lack. Der Emissionsgrad ist für das VIR50 von 0,1 bis 1,00 einstellbar (siehe Abschnitt Messeinstellungen in dieser Bedienungsanleitung). Viele organische Materialien und lackierte und oxidierte Oberflächen haben einen Emissionsgradfaktor von 0,94. - Seite 18 ± (0,5 % + 2,7 °F/1,5 °C): 370 °C) -58 °F bis 32 °F (-50 °C bis 0 ± 4,5 F (2,5 C) °C) Hinweis: Die Genauigkeit ist für den folgenden Umgebungstemperaturbereich spezifiziert: 64 bis 82 °F (18 bis 28 °C) VIR50-EU-GE-V2.0- 9/11...
-
Seite 19: Lufttemperatur Und Relative Lufteuchtigkeits Spezifikationen
0,9 lbs. / 410 g Abmessungen 8,1 x 2,4 x 6,1” (205 x 62 x 155 mm) Copyright © 2010 Extech Instruments Corporation (a FLIR company) Alle Rechte vorbehalten, einschließlich des Rechtes der vollständigen oder teilweisen Vervielfältigung in jeder Form.
