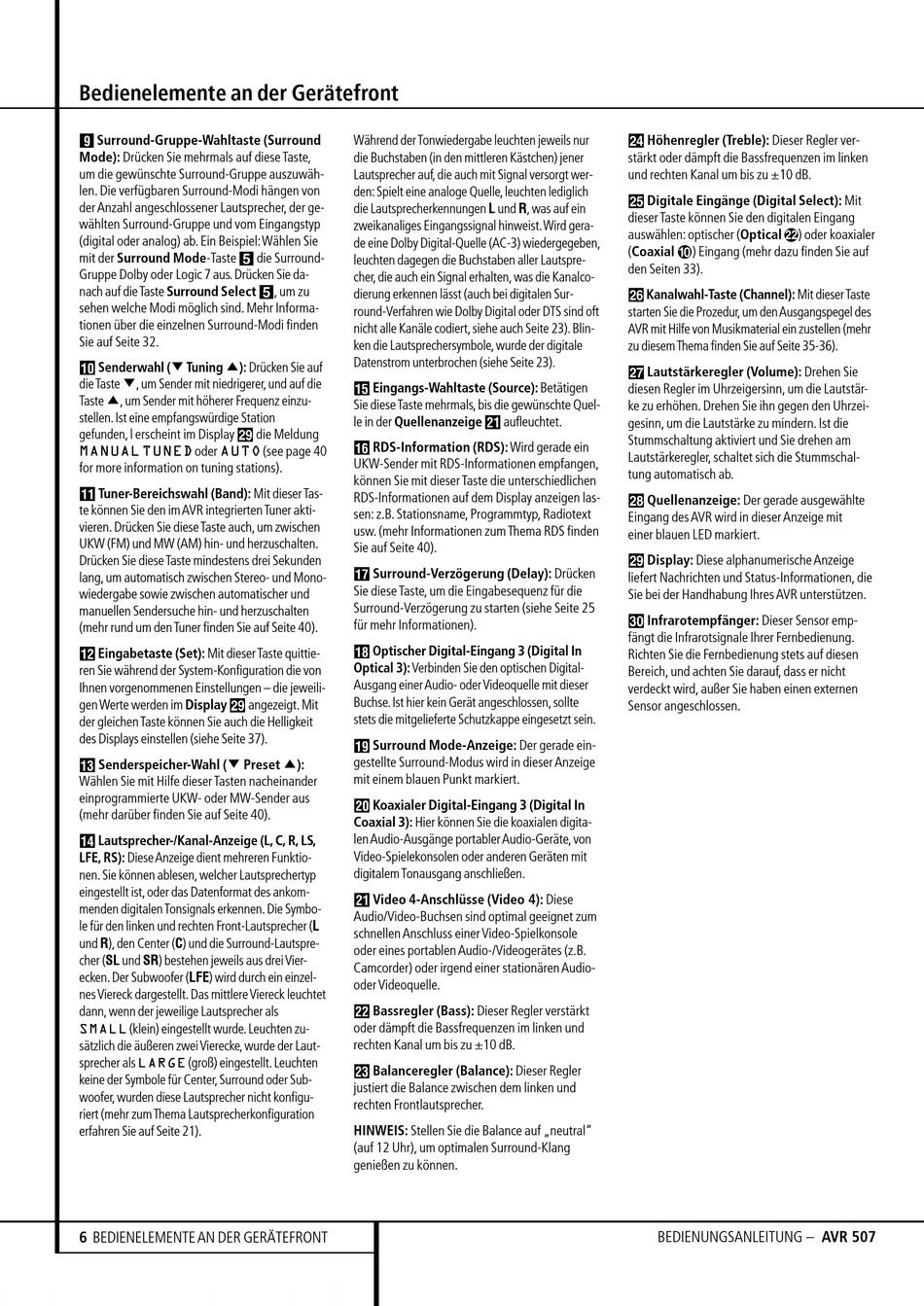

Bedienelemente an der Gerätefront
8 Surround-Gruppe-Wahltaste (Surround
Mode): Drücken Sie mehrmals auf diese Taste,
um die gewünschte Surround-Gruppe auszuwäh-
len. Die verfügbaren Surround-Modi hängen von
der Anzahl angeschlossener Lautsprecher, der ge-
wählten Surround-Gruppe und vom Eingangstyp
(digital oder analog) ab. Ein Beispiel:Wählen Sie
mit der Surround Mode-Taste 5 die Surround-
Gruppe Dolby oder Logic 7 aus. Drücken Sie da-
nach auf die Taste Surround Select 5, um zu
sehen welche Modi möglich sind. Mehr Informa-
tionen über die einzelnen Surround-Modi finden
Sie auf Seite 32.
9 Senderwahl (
Tuning
): Drücken Sie auf
L
K
die Taste
L
, um Sender mit niedrigerer, und auf die
Taste
K
, um Sender mit höherer Frequenz einzu-
stellen. Ist eine empfangswürdige Station
gefunden, l erscheint im Display S die Meldung
MANUAL TUNED
oder
AUTO
for more information on tuning stations).
A Tuner-Bereichswahl (Band): Mit dieser Tas-
te können Sie den im AVR integrierten Tuner akti-
vieren. Drücken Sie diese Taste auch, um zwischen
UKW (FM) und MW (AM) hin- und herzuschalten.
Drücken Sie diese Taste mindestens drei Sekunden
lang, um automatisch zwischen Stereo- und Mono-
wiedergabe sowie zwischen automatischer und
manuellen Sendersuche hin- und herzuschalten
(mehr rund um den Tuner finden Sie auf Seite 40).
B Eingabetaste (Set): Mit dieser Taste quittie-
ren Sie während der System-Konfiguration die von
Ihnen vorgenommenen Einstellungen – die jeweili-
gen Werte werden im Display S angezeigt. Mit
der gleichen Taste können Sie auch die Helligkeit
des Displays einstellen (siehe Seite 37).
C Senderspeicher-Wahl (
L
Preset
Wählen Sie mit Hilfe dieser Tasten nacheinander
einprogrammierte UKW- oder MW-Sender aus
(mehr darüber finden Sie auf Seite 40).
D Lautsprecher-/Kanal-Anzeige (L, C, R, LS,
LFE, RS): Diese Anzeige dient mehreren Funktio-
nen. Sie können ablesen, welcher Lautsprechertyp
eingestellt ist, oder das Datenformat des ankom-
menden digitalen Tonsignals erkennen. Die Symbo-
le für den linken und rechten Front-Lautsprecher (L
und R), den Center (C) und die Surround-Lautspre-
cher (SL und SR) bestehen jeweils aus drei Vier-
ecken. Der Subwoofer (LFE) wird durch ein einzel-
nes Viereck dargestellt. Das mittlere Viereck leuchtet
dann, wenn der jeweilige Lautsprecher als
(klein) eingestellt wurde. Leuchten zu-
SMALL
sätzlich die äußeren zwei Vierecke, wurde der Laut-
sprecher als
(groß) eingestellt. Leuchten
LARGE
keine der Symbole für Center, Surround oder Sub-
woofer, wurden diese Lautsprecher nicht konfigu-
riert (mehr zum Thema Lautsprecherkonfiguration
erfahren Sie auf Seite 21).
6 BEDIENELEMENTE AN DER GERÄTEFRONT
Während der Tonwiedergabe leuchten jeweils nur
die Buchstaben (in den mittleren Kästchen) jener
Lautsprecher auf, die auch mit Signal versorgt wer-
den: Spielt eine analoge Quelle, leuchten lediglich
die Lautsprecherkennungen L und R, was auf ein
zweikanaliges Eingangssignal hinweist.Wird gera-
de eine Dolby Digital-Quelle (AC-3) wiedergegeben,
leuchten dagegen die Buchstaben aller Lautspre-
cher, die auch ein Signal erhalten, was die Kanalco-
dierung erkennen lässt (auch bei digitalen Sur-
round-Verfahren wie Dolby Digital oder DTS sind oft
nicht alle Kanäle codiert, siehe auch Seite 23). Blin-
ken die Lautsprechersymbole, wurde der digitale
Datenstrom unterbrochen (siehe Seite 23).
E Eingangs-Wahltaste (Source): Betätigen
Sie diese Taste mehrmals, bis die gewünschte Quel-
le in der Quellenanzeige K aufleuchtet.
F RDS-Information (RDS): Wird gerade ein
(see page 40
UKW-Sender mit RDS-Informationen empfangen,
können Sie mit dieser Taste die unterschiedlichen
RDS-Informationen auf dem Display anzeigen las-
sen: z.B. Stationsname, Programmtyp, Radiotext
usw. (mehr Informationen zum Thema RDS finden
Sie auf Seite 40).
G Surround-Verzögerung (Delay): Drücken
Sie diese Taste, um die Eingabesequenz für die
Surround-Verzögerung zu starten (siehe Seite 25
für mehr Informationen).
H Optischer Digital-Eingang 3 (Digital In
Optical 3): Verbinden Sie den optischen Digital-
Ausgang einer Audio- oder Videoquelle mit dieser
Buchse. Ist hier kein Gerät angeschlossen, sollte
stets die mitgelieferte Schutzkappe eingesetzt sein.
I Surround Mode-Anzeige: Der gerade ein-
gestellte Surround-Modus wird in dieser Anzeige
K
):
mit einem blauen Punkt markiert.
J Koaxialer Digital-Eingang 3 (Digital In
Coaxial 3): Hier können Sie die koaxialen digita-
len Audio-Ausgänge portabler Audio-Geräte, von
Video-Spielekonsolen oder anderen Geräten mit
digitalem Tonausgang anschließen.
K Video 4-Anschlüsse (Video 4): Diese
Audio/Video-Buchsen sind optimal geeignet zum
schnellen Anschluss einer Video-Spielkonsole
oder eines portablen Audio-/Videogerätes (z.B.
Camcorder) oder irgend einer stationären Audio-
oder Videoquelle.
L Bassregler (Bass): Dieser Regler verstärkt
oder dämpft die Bassfrequenzen im linken und
rechten Kanal um bis zu ±10 dB.
M Balanceregler (Balance): Dieser Regler
justiert die Balance zwischen dem linken und
rechten Frontlautsprecher.
HINWEIS: Stellen Sie die Balance auf „neutral"
(auf 12 Uhr), um optimalen Surround-Klang
genießen zu können.
N Höhenregler (Treble): Dieser Regler ver-
stärkt oder dämpft die Bassfrequenzen im linken
und rechten Kanal um bis zu ±10 dB.
O Digitale Eingänge (Digital Select): Mit
dieser Taste können Sie den digitalen Eingang
auswählen: optischer (Optical L) oder koaxialer
(Coaxial 9) Eingang (mehr dazu finden Sie auf
den Seiten 33).
P Kanalwahl-Taste (Channel): Mit dieser Taste
starten Sie die Prozedur, um den Ausgangspegel des
AVR mit Hilfe von Musikmaterial ein zustellen (mehr
zu diesem Thema finden Sie auf Seite 35-36).
Q Lautstärkeregler (Volume): Drehen Sie
diesen Regler im Uhrzeigersinn, um die Lautstär-
ke zu erhöhen. Drehen Sie ihn gegen den Uhrzei-
gesinn, um die Lautstärke zu mindern. Ist die
Stummschaltung aktiviert und Sie drehen am
Lautstärkeregler, schaltet sich die Stummschal-
tung automatisch ab.
R Quellenanzeige: Der gerade ausgewählte
Eingang des AVR wird in dieser Anzeige mit
einer blauen LED markiert.
S Display: Diese alphanumerische Anzeige
liefert Nachrichten und Status-Informationen, die
Sie bei der Handhabung Ihres AVR unterstützen.
T Infrarotempfänger: Dieser Sensor emp-
fängt die Infrarotsignale Ihrer Fernbedienung.
Richten Sie die Fernbedienung stets auf diesen
Bereich, und achten Sie darauf, dass er nicht
verdeckt wird, außer Sie haben einen externen
Sensor angeschlossen.
BEDIENUNGSANLEITUNG – AVR 507
