endolite Javelin JAV22L1S Gebrauchsanweisung Seite 58

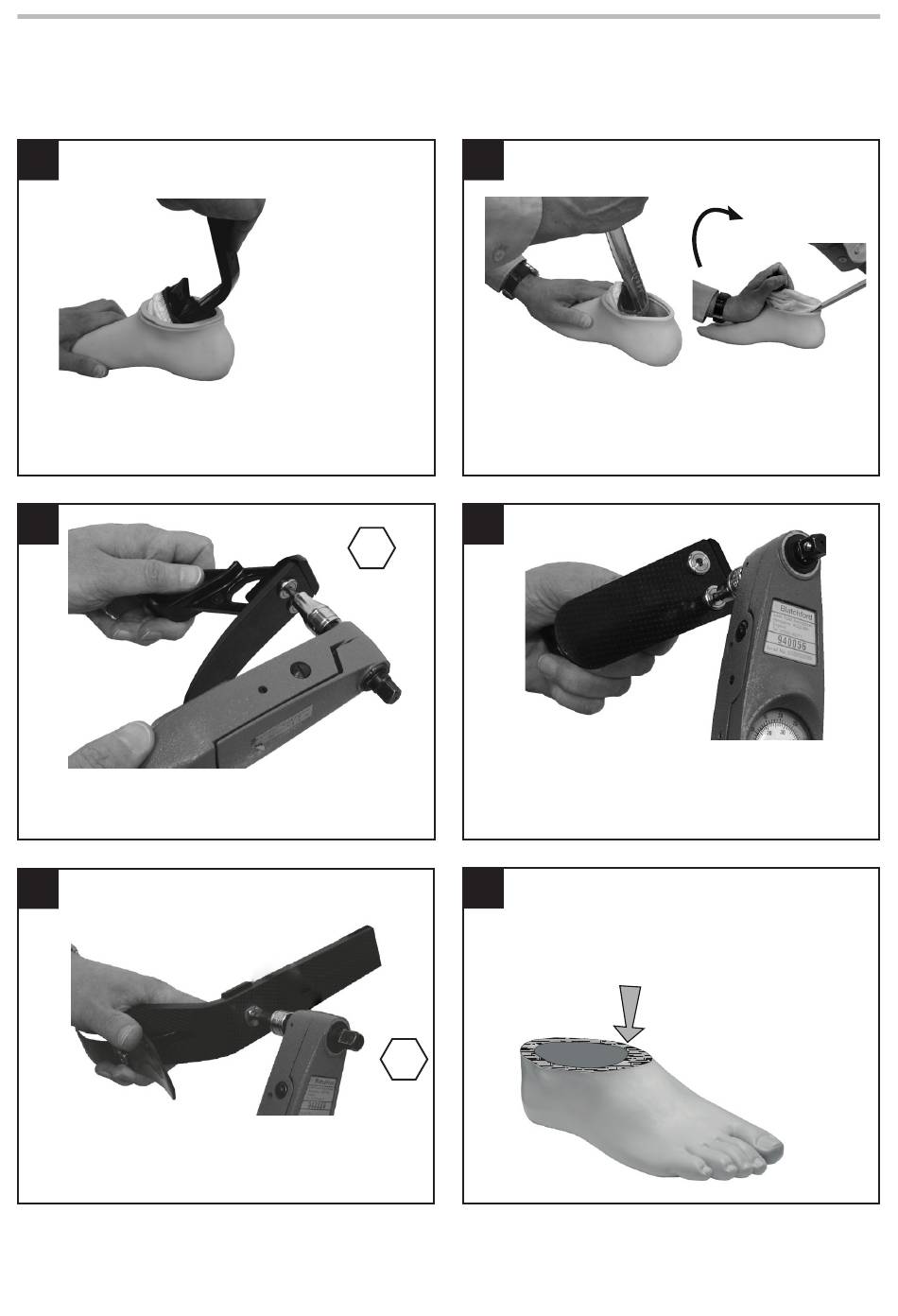

8 Quitar la cubierta cosmética del pie y sustituir las ballestas
(continuación)
3
Saque la ballesta tibial del dispositivo.
5
Quite la ballesta del dispositivo.
7
Sujete la ballesta tibial al dispositivo. Péguelo con
Loctite (243) y apriete el tornillo (25 Nm)
4
Para sacar el dispositivo, gírelo dentro de la
cubierta cosmética del pie.
6
4
Monte la ballesta del talón en el soporte, use
Loctite 243 (926012) y apriete hasta los 15 Nm.
8
Si se va a aplicar una cosmética de
espuma, encrespe la superficie exterior
de la carcasa del pie para proporcionar
una superficie de adherencia ideal.
4
25 Nm
