2 Struttura

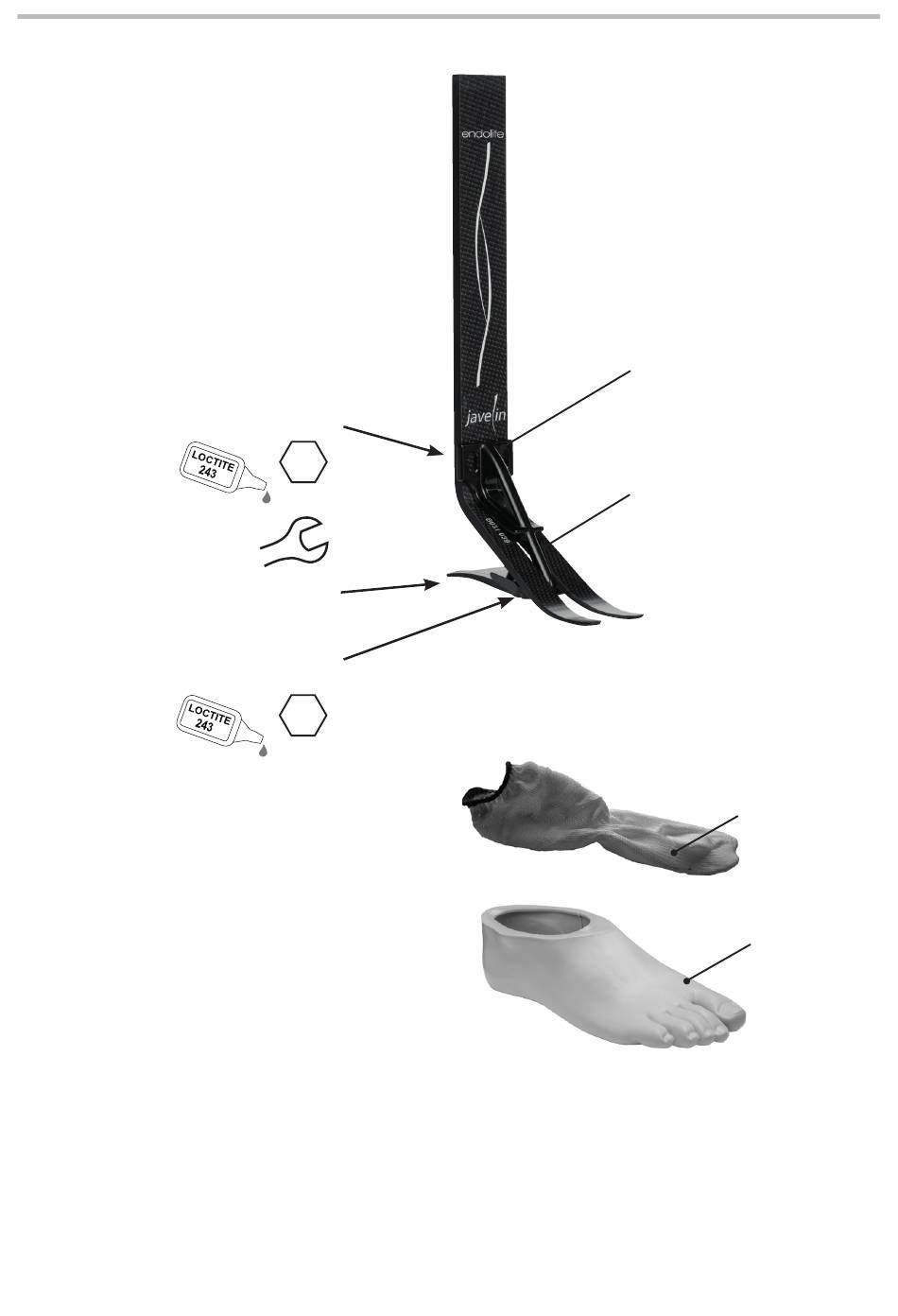

Componenti Principali:
• Gruppo supporto
(alluminio/acciaio inossidabile)
• Lamine tallone e avampiede
(E-carbon)
• Viti di fissaggio delle lamine (titanio)
• Calza di scorrimento (UHM PE)
• Rivestimento del piede (PU)
Lamina del tallone
Viti del pilone
dinamico
(Loctite 243)
4
25 Nm
13A/F
Viti lamina
posteriore
(Loctite 243)
4
15 Nm
40
Gruppo
supporto
Lamina
anteriore
Calza di
rivestmento
Rivestimento
del piede
