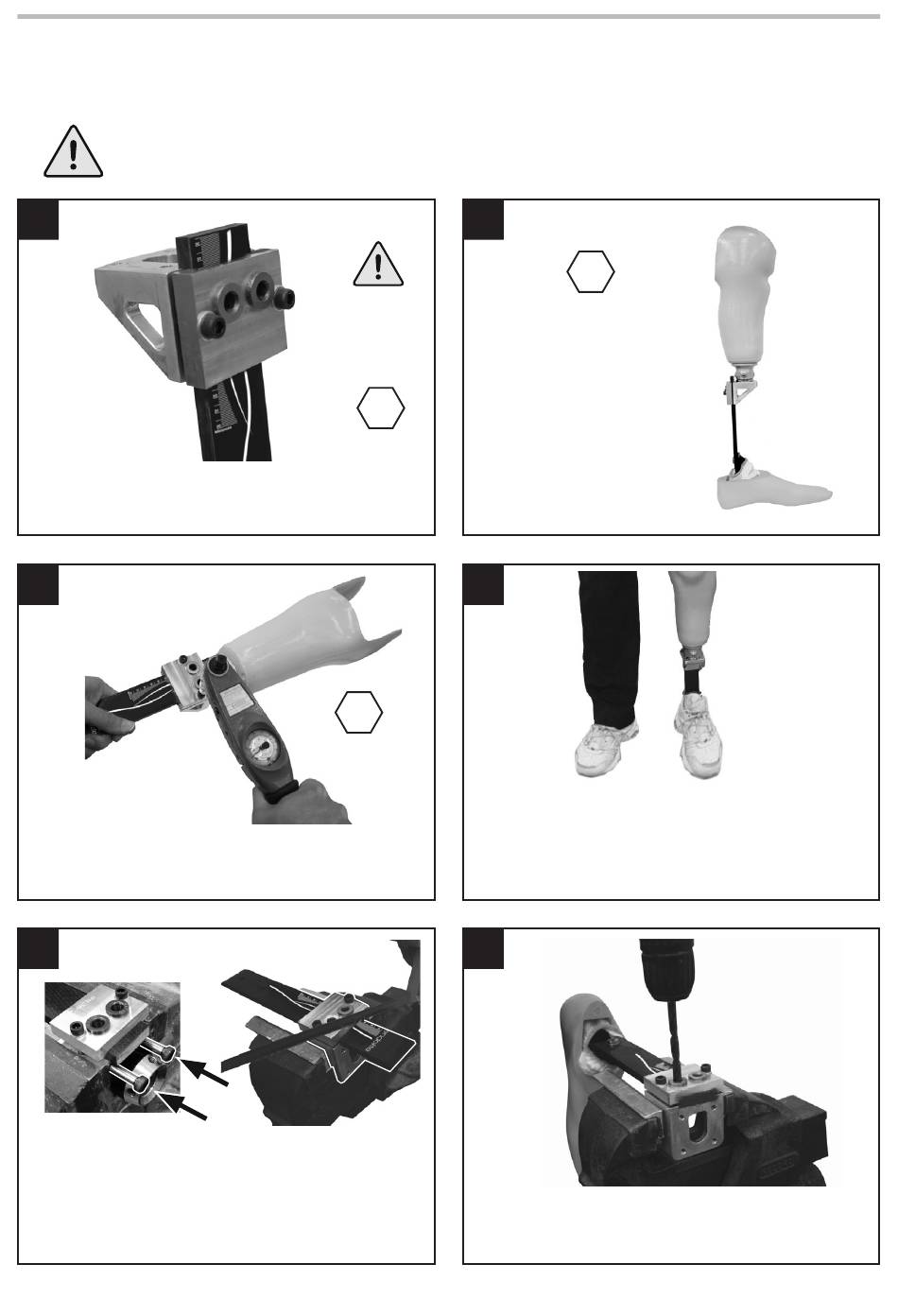

7 Bestimmung und Anpassung der Unterschenkellänge
Bitte beachten: Die folgende Anleitung setzt voraus, dass der verschiebbare und drehbare
Pyramidenadapter verwendet wird.
Verwenden Sie stets Arbeits- und Gesundheitsschutzgeräte inklusive Absaugeinrichtungen
1
Kürzen Sie die Unterschenkelfeder 10–15 mm
länger als notwendig und bringen Sie die
Montageklammer an. (941255).
3
Die Montageschrauben mit einem
Anzugsdrehmoment von 15 Nm anziehen (prüfen
Sie jede Schraube mindestens zweimal).
5
Entfernen Sie den Schaft. Befestigen Sie die
Montageklammer im Schraubstock und schneiden
Sie das Prothesenteil für die endgültige Länge
zurecht. Verwenden Sie Zapfenschrauben um
Beschädigungen an den Komponenten zu
vermeiden.
2
Cut länger
als nötig!
Fügen Sie den Schaft und
die Montageklammer
zusammen und
5
ziehen Sie die
Pyramidenschrauben an
(15 Nm). Prüfen Sie die
Aufbaurichtlinie gemäß
Grundaufbau.
4
5
15 Nm
Bitten Sie den Amputierten zu stehen und
nehmen Sie dynamische Anpassungen und
Probelaufversuche vor. Passen Sie die Höhe
endgültig an und beachten Sie, dass hierbei das
Gewicht gleichmäßig verteilt ist.
6
... und bohren Sie zwei Löcher mit 8,1 mm
Durchmesser an den vorgesehenen Stellen.
31
4
15 Nm
