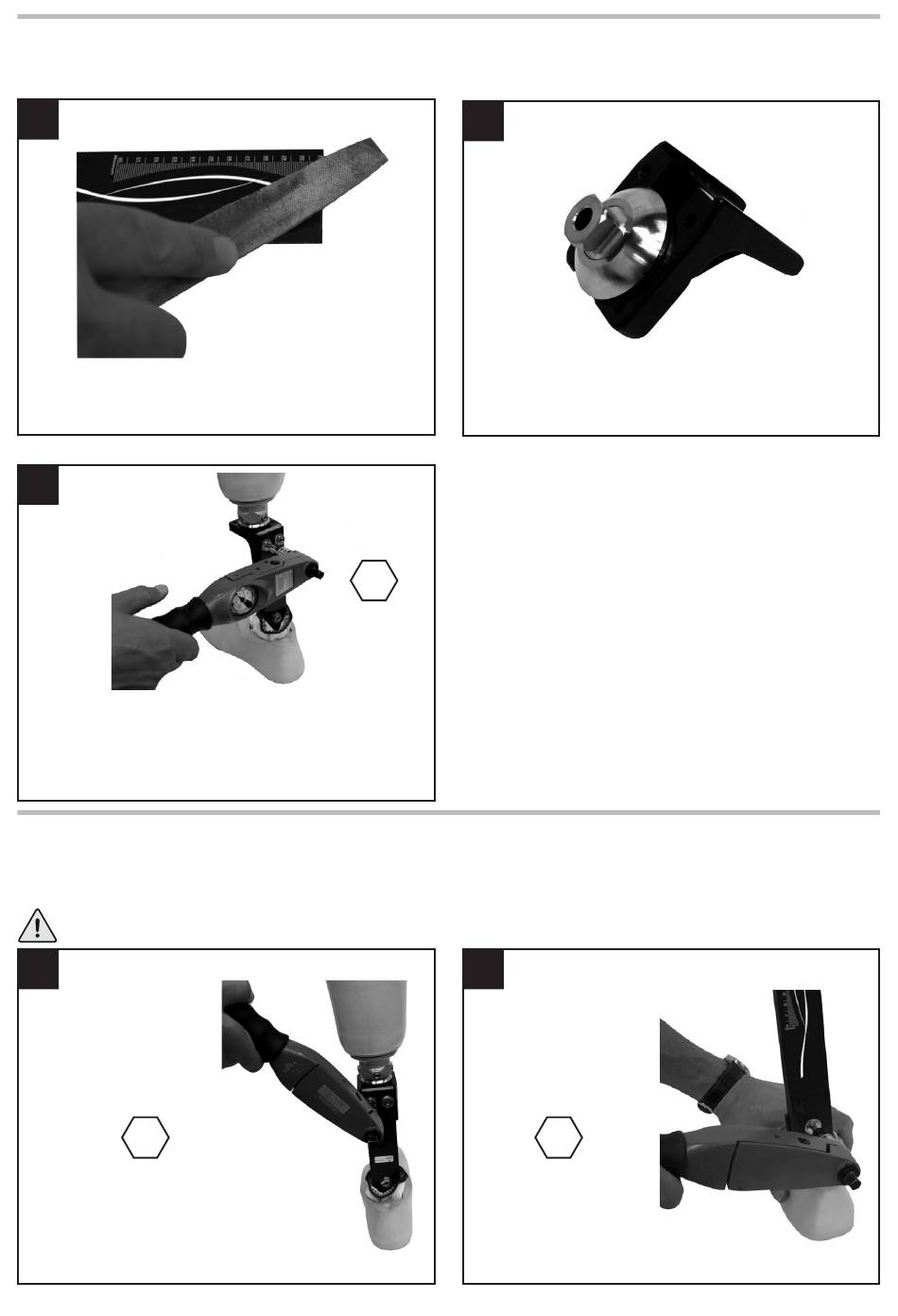

7 Bestimmung und Anpassung der Unterschenkellänge
(Fortsetzung)
7
Entgraten Sie die Schnittstelle.
9
Die Schrauben des oberen Anschlussgehäuses mit
Loctite (243) Schraubensicherung sichern und mit
einem Anzugsdrehmoment von (25 Nm) anziehen.
Montieren Sie den Schaft und justieren Sie diesen.
8 Montage und Demontage der Fußkosmetik und
Austausch des Federsets
Achten Sie darauf, Ihre Finger nicht einzuklemmen.
1
4
Entfernen
Sie das obere
Anschlussgehäuse
von der Vorfußfeder.
8
Schieben Sie die Pyramide in das obere
Anschlussgehäuse.
4
25 Nm
2
Entfernen Sie die
Befestigungsschrauben
des Mittelteils.
32
4
