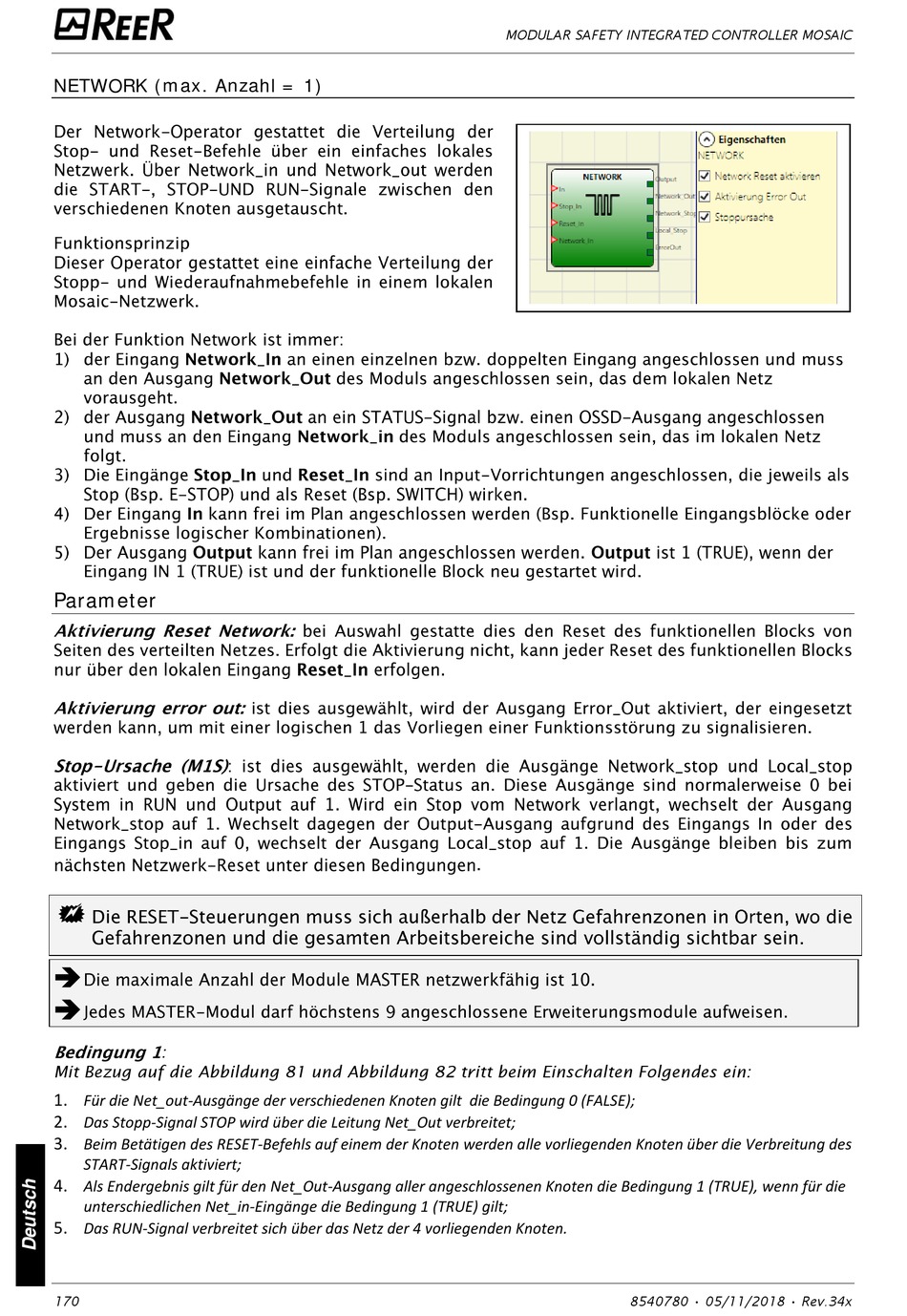

reer MOSAIC Installation Und Verwendung Seite 170

NETWORK (max. Anzahl = 1)
Parameter



:
Mit Bezug auf die Abbildung 81 und Abbildung 82 tritt beim Einschalten Folgendes ein:
1.
Für die Net_out-Ausgänge der verschiedenen Knoten gilt die Bedingung 0 (FALSE);
2.
Das Stopp-Signal STOP wird über die Leitung Net_Out verbreitet;
3.
Beim Betätigen des RESET-Befehls auf einem der Knoten werden alle vorliegenden Knoten über die Verbreitung des
START-Signals aktiviert;
4.
Als Endergebnis gilt für den Net_Out-Ausgang aller angeschlossenen Knoten die Bedingung 1 (TRUE), wenn für die
unterschiedlichen Net_in-Eingänge die Bedingung 1 (TRUE) gilt;
5.
Das RUN-Signal verbreitet sich über das Netz der 4 vorliegenden Knoten.
