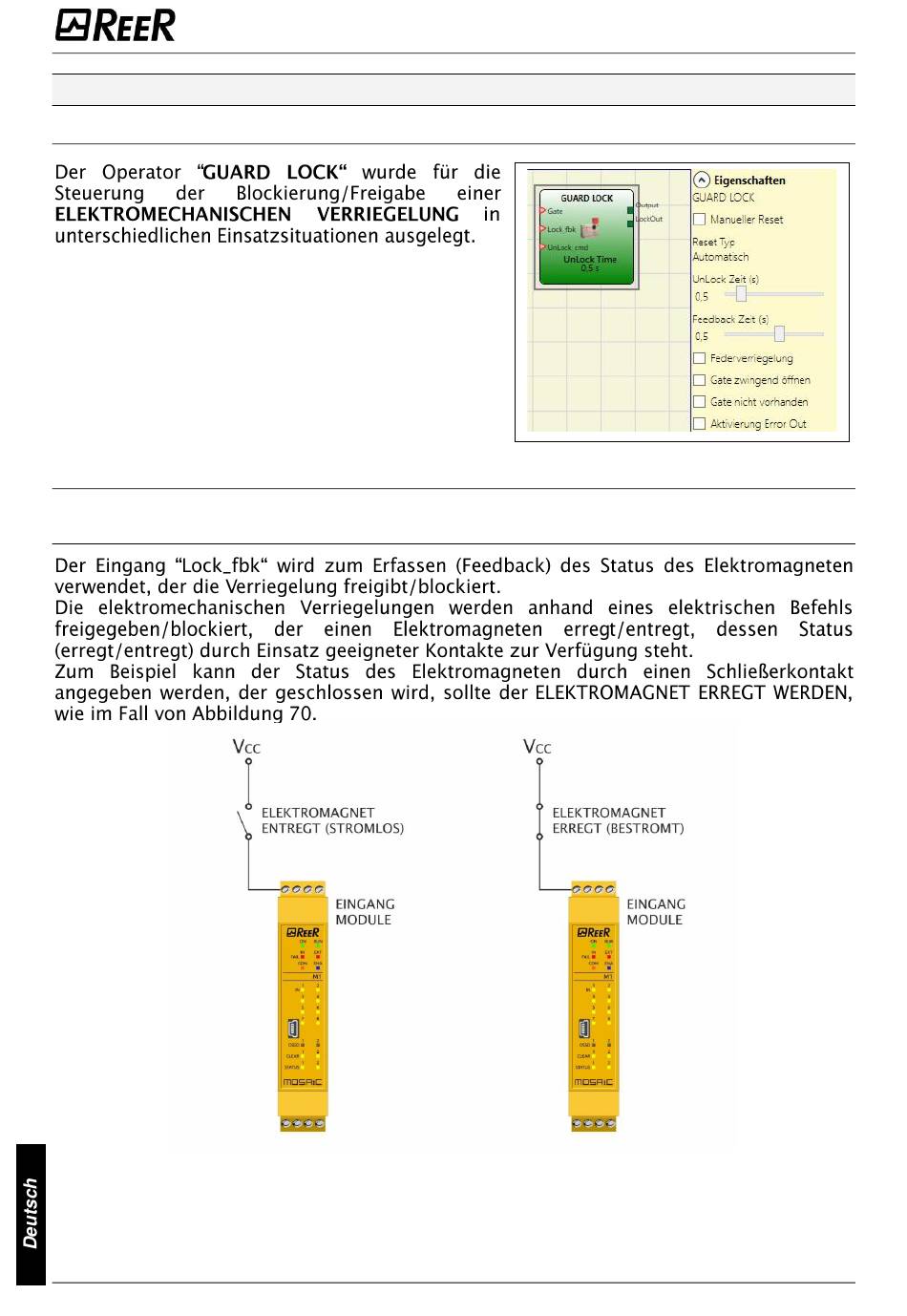

reer MOSAIC Installation Und Verwendung Seite 140

MODULAR SAFETY INTEGRATED CONTROLLER MOSAIC
GUARD LOCK-OPERATOREN (MAX. ANZAHL = 4 MIT M1, 8 MIT M1S)
GUARD LOCK
Beschreibung der Ein-/Ausgänge des Operators "GUARD LOCK"
Eingang "Lock_fbk"
Abbildung 70 - Beispiel der Erfassung des Status des Elektromagneten einer Verriegelung.
Das am Modul ankommende Signal wird vom Operator "Guard Lock" verarbeitet
140 8540780 • 05/11/2018 • Rev.34x
