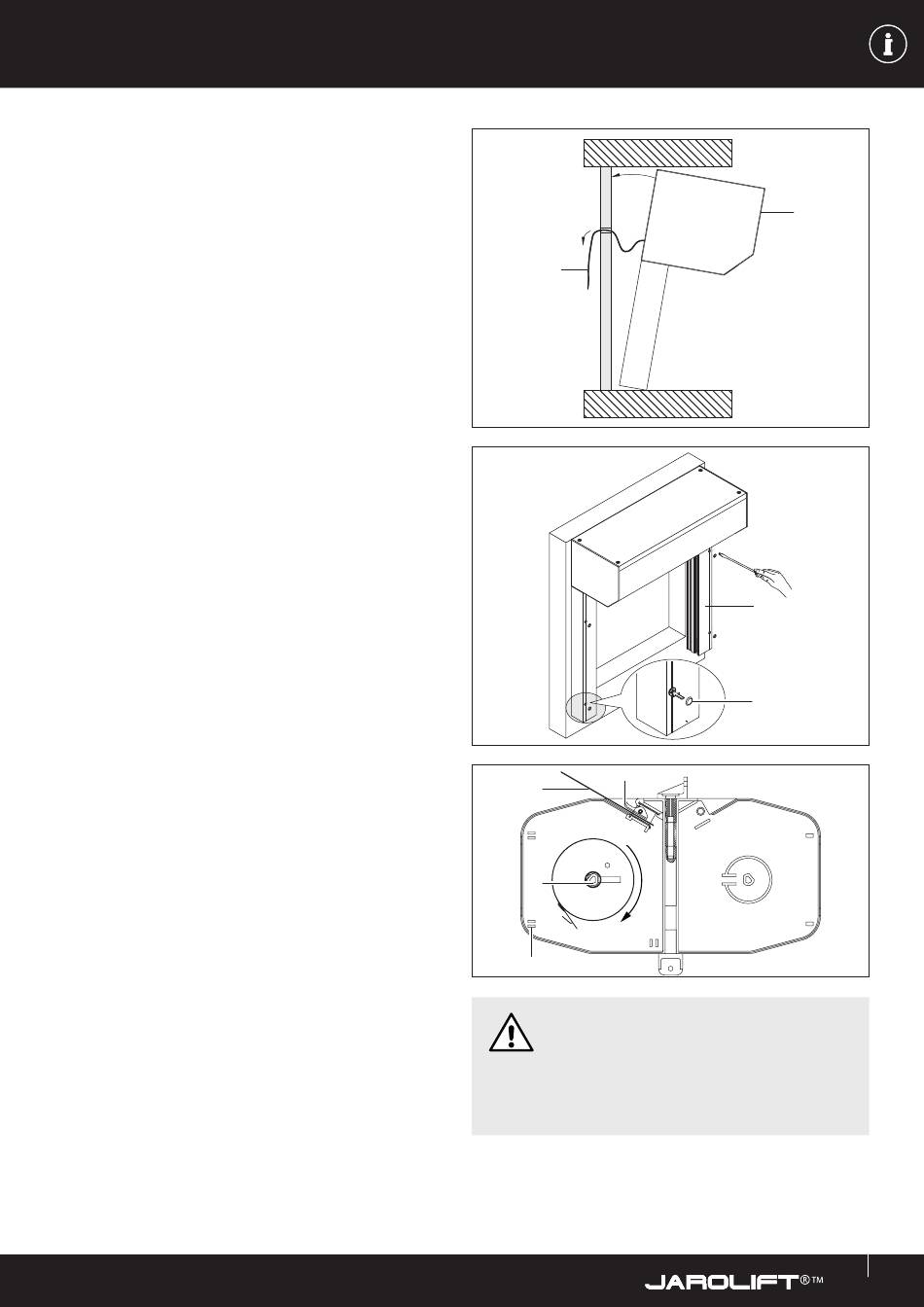

Vorbauelement Befestigen; Gurtwickler Einfädeln - Jarolift Basic Originalmontageanleitung

Antriebsabgang nach innen führen
■
Vorbaurollladen (1) vor die Öffnung setzen!
■
Antriebsabgang (2) (Gurt oder Netzleitung ohne
Steckerkupplung) durch Bohrung nach innen führen!
■
Vorbaurollladen (1) an Montageuntergrund stellen!
Dabei den Antriebsabgang (2) nicht verklemmen.

Vorbauelement befestigen

■
Führungsschienen (1) mit geeignetem Befestigungsmate-
rial (gemäß Montageuntergrund) festschrauben!
■
Abdeckkappen (2) in die Schrauben mit Kopfloch-Boh-
rung (1) drücken! (Nur bei schenkelseitiger Befestigung
der Führungsschienen notwendig.)
HINWEIS - Panzer ausrichten!
Durch den Transport kann es vorkommen, dass Lamellen
verschoben sind.
Gurtwickler einfädeln
■
Gurtwickler aufklappen.
■
Gurt (2) durch die Öffnung (1) einfädeln!
■
Gurt (2) am Federgehäuse (3) befestigen und Sicherungs-
haken am Federgehäuse eindrücken! Gurt festhalten!
■
Gurt ist jetzt gespannt!
■
Gurtwicklergehäuse schließen!
ACHTUNG! Schnapphaken (4) können bei erhöhtem Druck
abbrechen.
Elektroanschluss Rollladenmotor
Den Anschluss für den vormontierten Elektroantrieb entneh-
men Sie bitte der beiliegenden Anleitung des eingebauten
Rohrmotoren-Fabrikats. Sollte Ihnen keine Anleitung vorlie-
gen, wenden Sie sich einfach an die email-Adresse
info@jalousiescout.de. Wir werden Ihnen dann schnellstmög-
lich die entsprechende Anleitung zukommen lassen.
2
1
2
3
4
WARNUNG!
Die Feder des Gurtwicklers steht unter starker
Spannung. Bei unsachgemäßer Bedienung be-
steht ein hohes Verletzungsrisiko.
MONTAGE
1
1
2
11 11
