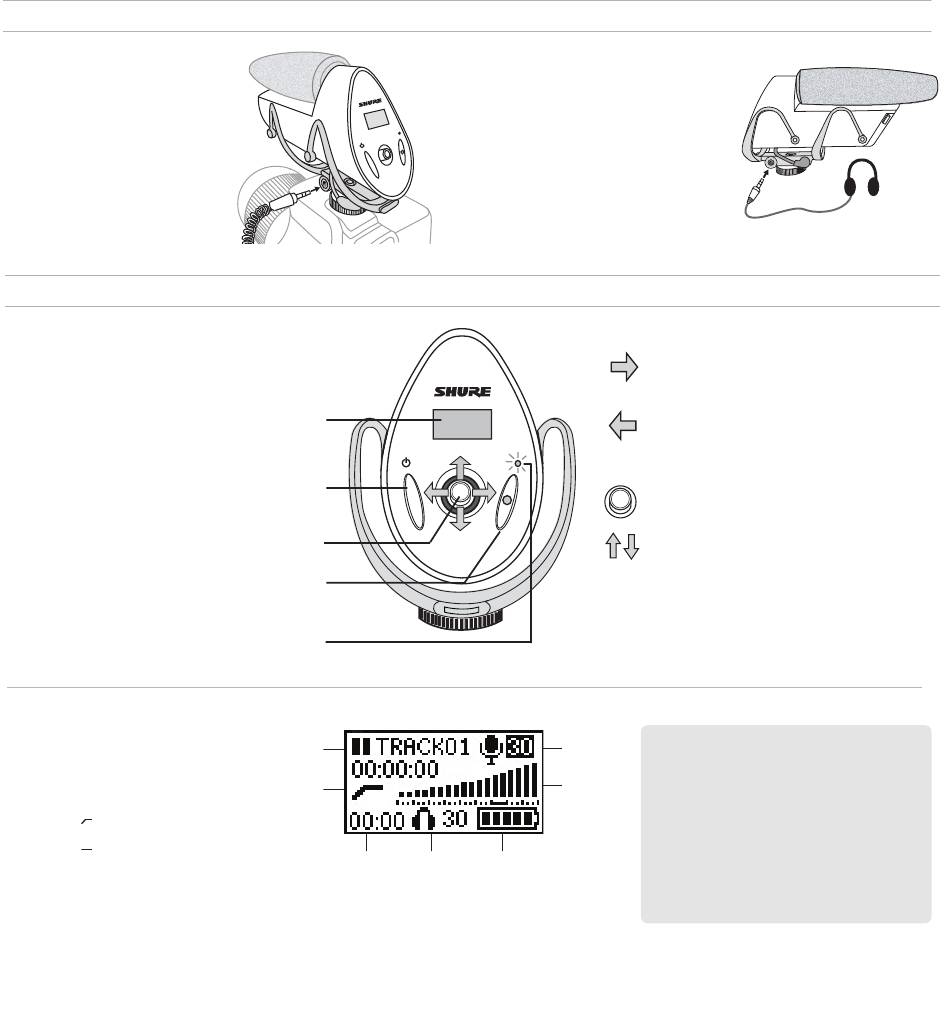

音訊連接
攝像機輸出（紅色）
攝像機輸出傳送一路音訊訊號，用
於在攝像機上錄製額外的音軌。使
用 3.5 毫米捲繞線纜將VP83F 攝
像機輸出連接到攝像機的音訊輸入
連接埠。
控制面板
① 功能表顯示屏
顯示功能表資訊和設定值
② 電源按鈕
打開和關閉設備電源。
③ 五位置操縱杆
在功能表中瀏覽。按下操縱杆中間，作出
選擇。
④ 錄音按鈕
• 按下可開始或暫停錄音
• 按下並保持可停止錄音
• 在功能表中時，按下可返回到主位置
⑤ LED 錄製指示燈
• 穩定紅色點亮 = 正在錄音
• 閃爍紅色 = 暫停
主螢幕指示符
① 音軌資訊
顯示音軌標題和持續時長
② 低切濾波器圖示
顯示：
消失：
③ 剩餘錄音時間
顯示記憶卡的剩餘時間
④ 耳麥音量
⑤ 電池電量表
耳麥輸出（黑色）
將一對耳麥連接到耳麥輸出連接埠，監聽錄
音效果並在回放過程中聽音。
重要資訊：不要使用話筒增益調節耳麥音
量，因為這樣會導致訊號質量查或是真。
①
②
③
④
⑤
①
②
③ ④
⑥ 音訊表（增益）
顯示話筒訊號電平，以及建議峰值電平的
範圍指示符
⑦ 話筒增益值
101
功能表瀏覽
打開功能表：向右側按操縱杆可打開主功能表，
繼續操作子功能表螢幕。
返回到上一螢幕 / 選擇主螢幕圖示：向左側按操
縱杆可從功能表中退出。在主螢幕中，按下左側
可高亮顯示增益、耳麥音量或低切濾波器，並對
其進行調節。
Enter：按操縱杆中間按鈕。
滾動 / 調節參數：按操縱杆的上下按鈕，可在
功能表項目之間切換，或在選中情況下更改參
數值。
⑦ 從主螢幕進行快速調節
在主螢幕中高亮顯示時，可調節下列設定：
⑥
• 耳麥音量
• 話筒增益
• 低切濾波器
⑤
按下操縱杆左側或右側可高亮顯示要進行調
節的圖示，使用上下箭頭可更改值。
