- Seite 1 VP83F ™ Kameramontiertes LensHopper -Kondensa- tormikrofon mit integriertem Flash-Recorder The Shure professional shotgun microphone, VP83F, user guide. Version: 1.1 (2020-H)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Audioaufnahmen VP83F Kameramontiertes LensHopper™-Kondensator- Anpassen von Einstellungen während der Aufnahme mikrofon mit integriertem Flash-Recorder Handhabung von Spuren Allgemeine Beschreibung Wiedergabe von Spuren Technische Eigenschaften Löschen von Spuren VP83F Exportieren von Spuren Zubehör Programme SD CARD Einsetzen der Speicherkarte und der Batterien... -
Seite 3: Mikrofon Mit Integriertem Flash-Recorder

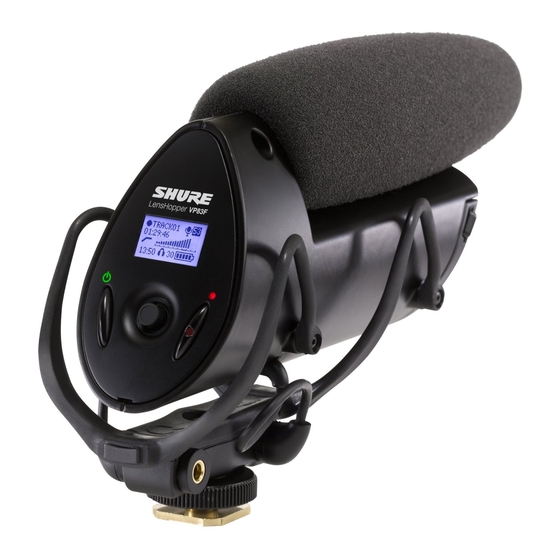

Kameramontiertes LensHopper -Kondensatormikrofon mit integriertem Flash-Recorder Allgemeine Beschreibung Das Shure-Kondensatormikrofon VP83F in Profiqualität wurde zur Verwendung mit DSLR- und Videokameras entwickelt. Das VP83F verfügt über eine integrierte Aufnahmefunktion und gewährleistet eine kristallklare, hochauflösende Audioaufnahme völ lig unabhängig von anderen Geräten. Das intuitive Menü ermöglicht eine schnelle und einfache Konfiguration für den Einsatz in nahezu jeder Klangumgebung. -
Seite 4: Zubehör
Rycote Windjammer (Sonderzubehör) Einsetzen der Speicherkarte und der Batterien Das VP83F erfordert zwei AA-Batterien (mit Alkali-, Lithium- oder Nickel-Metallhydrid-Batterien kompatibel). Mit dem Einsetzen einer Mikro-SD-Speicherkarte wird die Aufnahmefunktion ermöglicht. Wenn keine Speicherkarte eingesetzt ist, werden die Audiosignale dennoch zu den Kamera- und Kopfhörerausgängen geleitet. -
Seite 5: Befestigung Des Mikrofons
Shure Incorporated ③ Einsetzen und Ersetzen der Batterien Die Batteriefachabdeckung im Inneren der Frontblende öffnen, indem die Verriegelung nach unten gedrückt wird. Die Batte rien unter Beachtung der Polaritätsanzeigen einlegen. Hinweis: Die Batteriefachabdeckung muss geschlossen und verriegelt werden, bevor die Frontblende geschlossen wird. Befestigung des Mikrofons An einer Kamera: Das Mikrofon auf den Shoe Mount der Kamera schieben. -
Seite 6: An Einem Stativ
-galgen ist u. U. ein Adapter erforderlich. Audio-Anschlüsse Kamera-Ausgang (rot) Der Kamera-Ausgang leitet das Audiosignal für die Aufnahme einer Ersatzspur auf der Kamera weiter. Den Ausgang der VP83F-Kamera mit dem 3,5-Spiralkabel mit dem Audioausgang der Kamera verbinden. 6/22... -
Seite 7: Kopfhörerausgang (Schwarz)
Shure Incorporated Kopfhörerausgang (schwarz) Einen Kopfhörer an den Kopfhörerausgang anschließen, um Aufnahmen zu überwachen und die Wiedergabe abzuhören. Wichtig: Das MikrofonGain darf nicht zum Einstellen der KopfhörerLautstärke verwendet werden, da dies zu einer schlech ten Audio-Signalqualität oder zu Verzerrungen führen kann. Bedienfeld ① Menüanzeige Zeigt Menü-Informationen und -einstellungen an. ② An/Aus-Taste Schaltet das Gerät an und aus. -
Seite 8: Anzeigen Auf Der Startanzeige
Shure Incorporated ④ Aufnahmetaste ◦ Drücken, um eine Aufnahme zu starten und zu pausieren. ◦ Gedrückt halten, um die Aufnahme zu stoppen. ◦ Wenn das Menü aufgerufen ist, drücken, um zur Startanzeige zurückzukehren. ⑤ LED-Aufnahmeanzeige ◦ Ständig rot = Aufnahme läuft ◦... -
Seite 9: Menü-Navigation
Shure Incorporated Schnelle Einstellungen von der Startanzeige aus Folgende Einstellungen können geändert werden, wenn sie auf der Startanzeige hervorgehoben sind: • Kopfhörerlautstärke • Mikrofon-Gain • Hochpassfilter Den Joystick nach links oder rechts drücken, um ein einzustellendes Symbol hervorzuheben; dann den Wert durch Drücken nach oben/unten ändern. -
Seite 10: Die Speicherkarte Vor Dem Gebrauch Formatieren
Shure Incorporated Wichtig: Die Anweisungen zum Einstellen des Gains befolgen, um den besten Signalrauschabstand zu erzielen. Da es im Signalweg den ersten Platz ein nimmt, wirkt sich das Gain auf alles aus, was ihm folgt. Die Gain-Einstellung sollte nie verwendet werden, um das Kopfhörersignal zu verstärken bzw. zu dämpfen. Zum Anpassen des Abhörpegels die Lautstärkereglung des Kopfhörers verwenden. Die Einstellungen der Kopfhörer und Kameraausgangspegel er folgen, nachdem das Signal den Aufnahmeabschnitt des Geräts erreicht hat und sollten nicht verwendet werden, um eine zu niedrige oder übersteuerte Gain- Einstellung zu kompensieren. -
Seite 11: Einstellen Des Mikrofon-Gain
Shure Incorporated Einstellen des Mikrofon-Gain Zum Erfassen des qualitativ besten Audiosignals muss das Gain am Mikrofon auf den richtigen Pegel eingestellt werden. Den Joystick nach oben oder unten drücken, um die Pegel in der Menüanzeige MIC GAIN oder von der Startanzeige aus (wenn das Symbol für Mic Gain hervorgehoben ist) zu ändern. -
Seite 12: Audioaufnahmen
Shure Incorporated Audioaufnahmen Aufnehmen: Die Aufnahmetaste drücken, um die Aufnahme zu starten. Während der Aufnahme leuchtet die LED-Anzeige. Durch Drücken der Aufnahmetaste wird immer eine neue Spur erstellt, es sei denn, eine pausierte Aufnahme wird fortgeführt. Pausieren: Die Aufnahmetaste drücken, um die Aufnahme zu pausieren. Während die Aufnahme pausiert, blinkt die LED. Die Aufnahmetaste nochmals drücken, um fortzufahren. -
Seite 13: Löschen Von Spuren
Shure Incorporated Bedienelemente der Wiedergabe Funktion Joystick-Bedienung Vorherige/nächste Spur Links/rechts drücken Zurückspulen/Schnellvorlauf Links/rechts gedrückt halten Spielen/pausieren Mitte drücken Zurück zur Spurliste Während dem Pausieren links drücken Zurück zur Startanzeige Aufnahmetaste drücken Löschen von Spuren Zum Löschen von Audiospuren FILE LIST aus der Menü-Anzeige auswählen, die zu löschende Spur öffnen und DELETE aus... -
Seite 14: Time/Date
Wiederherstellen aller Werksvoreinstellungen außer Zeit und Datum. DEVICE DATA Anzeige technischer Geräteinformationen. UPDATE FW Ermöglicht FirmwareAktualisierungen von der Speicherkarte aus. Es wird empfohlen, stets die neueste Firmware auf das Ge rät zu laden. Informationen dazu sind unter www.shure.com zu finden. Batterielebensdauer Die folgenden Informationen heranziehen, um den mit dem Gerät zu verwendenden Batterietyp zu ermitteln. Die tatsächliche Laufzeit kann je nach Marke der Speicherkarte und Batterien, der Ausgangslautstärkepegel und des verwendeten Kopfhörer typs unterschiedlich sein. -
Seite 15: Anforderungen An Die Speicherkarte
Shure Incorporated Anforderungen an die Speicherkarte Das VP83F erfordert eine MikroSDKarte der Klasse 6 oder höher. Vor der Aufnahme stets neue Speicherkarten im Gerät for matieren. Shure empfiehlt bei den Speicherkarten die Verwendung von Markenprodukten, da qualitativ schlechtere oder lang samere Speicherkarten sich negativ auf die Leistung auswirken können. Hinweis: Bei Verwendung einer UHS-1 microSDHC-Speicherkarte die Karte auf einem Computer mit dem FAT32Dateisystem formatieren und die Zuteilungs größe auf DEFAULT einstellen. Speicherkarten-Aufnahmekapazität Speicher Ungefähre Aufnahmezeit 4 GB... -
Seite 16: Zubehör Und Ersatzteile
Die .wav-Datei ist evtl. beschädigt oder das Dateiformat wird nicht unterstützt. Dateien, die von einer CD kopiert wurden und Metadaten oder Dateien mit einer Samplingrate von Benachrichtigungsanzeige: mehr als 48 kHz enthalten, können im VP83F nicht abgespielt werden. Die .wav-Dateien WAV FILE ERROR auf einen Computer exportieren, wenn sie noch nicht gesichert wurden, und von der Spei... -
Seite 17: Technische Daten
Shure Incorporated Technische Daten Elektret-Kondensator Richtcharakteristik Superniere/keulenförmig Aufnahmeformat WAV, 24 Bit, 48 kHz Abtastrate Frequenzgang 50 bis 20,000 Hz Empfindlichkeit Leerlaufspannung, bei 1 kHz, typisch 0 dB Gain -35,8 dBV/Pa (16,2 mV) +30 dB Gain -5,8 dBV/Pa (512,9 mV) Maximaler Schalldruckpegel 0 dB Gain-Einstellung, 1 kHz bei 1 % Gesamtklirrfaktor , 1000 Ω... - Seite 18 Shure Incorporated Temperaturbereich Betriebstemperaturbereich -18°C (0°F) bis 60°C (145°F) Lagerungstemperaturbereich -29°C (-20°F) bis 74°C (165°F) Relative Betriebsfeuchtigkeit 0 bis 95% Gehäuse Aluminiumguss Versorgungsspannungen 2 LR6-Mignonzellen (Alkali, NiMH, Aufladbare Lithium-Ion-Batterie) Gewicht 215 g (7,6 oz.) 1 Pa=94 dB SPL Gesamtklirrfaktor des MikrofonVorverstärkers, wenn der anliegende Eingangssignalpegel beim angegebenen Schalldruck pegel zum Kapselausgang äquivalent ist.
- Seite 19 Shure Incorporated 19/22...
