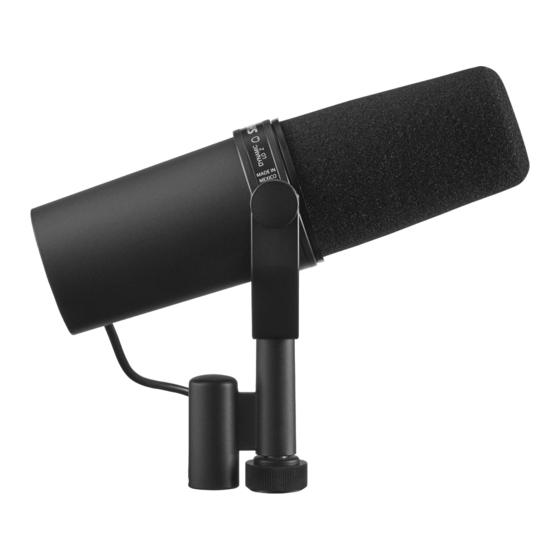

Shure SM7B Bedienungsanleitung
Dynamisches gesangsmikrofon mit nierencharakteristik
Vorschau ausblenden
Andere Handbücher für SM7B:
- Bedienungsanleitung (60 Seiten) ,
- Benutzerhandbuch (17 Seiten) ,
- Bedienungsanleitung (3 Seiten)
Verwandte Anleitungen für Shure SM7B
Inhaltszusammenfassung für Shure SM7B
- Seite 1 SM7B Dynamisches Gesangsmikrofon mit Nieren- charakteristik Online user guide SM7B dynamic microphone. Version: 2.1 (2021-A)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Technische Daten SM7B Dynamisches Gesangsmikrofon mit Nierencha rakteristik Zubehör Im Lieferumfang enthalten Allgemeine Beschreibung Optionales Zubehör Montageanweisungen Ersatzteile Windschutz... -
Seite 3: Dynamisches Gesangsmikrofon Mit Nierencharakteristik
Sprechtextaufnahmen Montageanweisungen Das SM7B kann an einem Mikrofonstativ befestigt oder von einem Galgen gehängt werden. Es wird in der Galgenmontage konfiguration versandt. Zur Einrichtung des SM7B für die Konfiguration zur Mikrofonstativmontage folgendermaßen vorgehen: Die Klemmmuttern auf den Seiten abnehmen. Die Passscheiben, die Sicherungsscheiben, die äußeren Messingscheiben und die Messinghülsen entfernen. Die Halterung vom Mikrofon abziehen. Darauf achten, dass die Scheiben, die sich noch am Mikrofon befinden, nicht verloren gehen. -
Seite 4: Windschutz
Shure Incorporated Konfiguration zur Galgen- und Mikrofonstativmontage BEFESTIGUNGSBAUGRUPPE - EXPLOSIONSDARSTELLUNG Windschutz Der standardmäßige Windschutz sollte für allgemeine Stimm und Instrumentalanwendungen verwendet werden. Der mitgelie ferte Windschutz A7WS eignet sich am besten für Nahabnahmeanwendungen, wie z. B. Sprachaufnahmen oder Radiospre cher, da er maximalen Schutz vor explosiven Atemgeräuschen bietet und einen wärmeren, sympathischeren Klang erzeugt. -
Seite 5: Technische Daten
Shure Incorporated Zur Anbringung des A7WS folgende Schritte ausführen: Um zu vermeiden, dass der Windschutz beim Abnehmen reißt, am Kunststoffring und Sockel anfassen und durch be hutsames Ziehen und Drehen abnehmen. Falls gewünscht, die mitgelieferten VelcroStreifen um den Mikrofongrill herum ankleben, ungefähr 23 cm vom Grillso ckel entfernt (siehe Abbildung), um den neuen Windschutz an Ort und Stelle zu halten. Den Windschutz A7WS anbringen, indem er über die VelcroStreifen gespannt wird und dann der Sockel des Wind schutzes zusammengedrückt wird, damit er an den Velcro-Streifen haftet. Innerhalb des Windschutzes ist kein Velcro nötig, da er selbst am Velcro haftet. Zum Abnehmen den Sockel des Windschutzes ergreifen und mit drehenden Bewe... - Seite 6 Shure Incorporated Polarität Positiver Druck an der Membran erzeugt positive Spannung an Pin 2 in Bezug auf Pin 3. Nettogewicht 0,764 kg (1,69 lbs) Gehäuse Dunkelgraues Email-Aluminium- und Stahlgehäuse mit dunkelgrauem Schaumstoff-Windschutz. 1 Pa=94 dB SPL 1 Pa=94 dB SPL Typischer Frequenzgang...
-
Seite 7: Zubehör
Shure Incorporated Interne Anschlüsse Gesamtabmessungen Zubehör Im Lieferumfang enthalten Schalterabdeckung RPM602 Windschutz, groß A7WS 5/8 Zoll zu 3/8 Zoll Gewindeadapter 31A1856 Optionales Zubehör ™ 7,6 m langes TRIPLE-FLEX -Kabel mit chromefarbenen XLR-Steckern C25F Ersatzteile Kapsel RPM106 Schwarzer Ersatzwindschutz für SM7 Modelle, siehe auch A7WS...
