Asennus
Kamiinan asennus tynnyriin vaihtelee tynnyrimallin mukaan. Kaikille malleille yhteistä on
kamiinan kytkeminen altaaseen
asennuskorkeus vaihtelevat.
Kaikissa asennuksissa huomioitavaa:
• Kytkentään käytetyt kumiletkut tulee liukastaa sisäpinnoilta käyttämällä silikonisprayta
tai muuta liukastetta kuten saippuaa. Näin kytkentäletkut luistavat paremmin
paikalleen.
• Kytkentäletkut asennetaan ensin kamiinaan paikalleen.
• Kamiinan korvat jäävät aina altaan korvakkeiden väliin, niiden vaakatuki estää korvien
taipumisen poraruuveja kiinnitettäessä.
• Tarkasta etteivät kytkentäletkut ole rypyssä ennen niiden kiristystä.

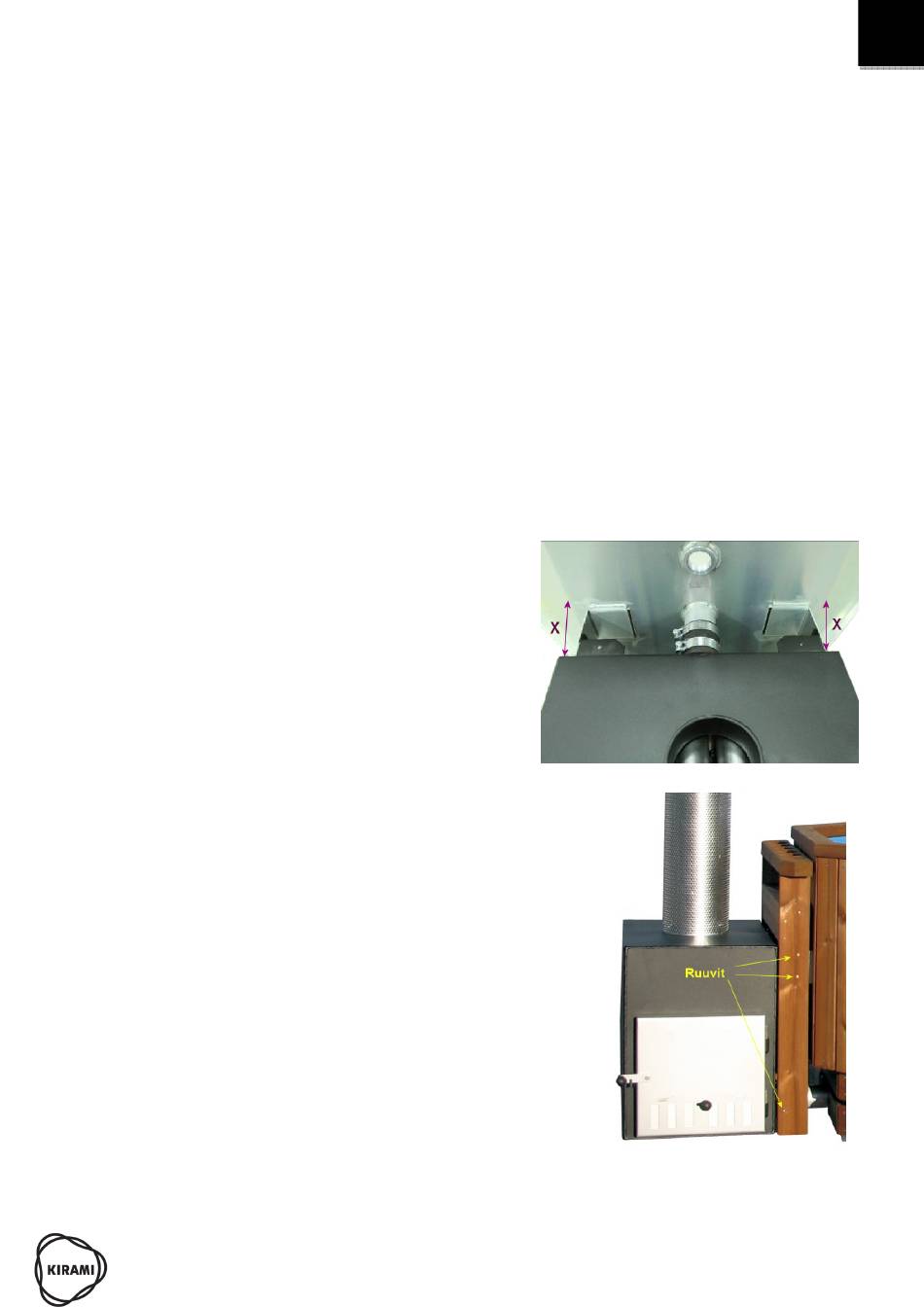

• Jotta kamiina tulee kohtisuoraan varmista etäisyys altaasta molemmin puolin (kuvissa
mitta X) ennen ruuvien kiinnitystä. Näin kiinnitysruuvit myös osuvat kaikkiin korviin.
• Tarkasta että kamiina on vaakasuorassa tai hieman kallellaan kohti allasta, jotta vesi
poistuu altaaseen tyhjennettäessä.
Seuraavassa on kuvattu tarkemmin asennukset eri tynnyreihin.
Asennus Premium Optima altaisiin
Kiramin altaissa on Ø75mm kiinnitysputket ja
korvakkeet. Kamiina liitetään altaaseen kahdella
kumiletkulla sekä
kiinnityskorvalla (kuva oikealla).
1) Tee-se-itse –altaissa korvakkeet asennetaan
sopivaan leveyteen työntämällä korvakkeet
hahloihinsa ulkoapäin. Paneloiduissa altaissa
korvakkeet ovat valmiina paikallaan.
2) Kamiina työnnetään paikalleen niin, että
altaan putket menevät letkujen sisään ja se
jää vaakasuoraan tynnyriin nähden.
3) Kumiletkut kiristetään
päistään.
4) Kamiinan mukana tulleiden ruuvien avulla kiinnitetään
kamiina tynnyrin
porautua läpi peitelaudoista, altaan korvakkeista ja
kamiinan korvista. Ruuveja tulee kiinnitettäväksi
kolme kummaltakin
ylemmällä ruuvilla kamiina varsinaisesti kiinnittyy ja
alemmilla ruuveilla kiinnitetään peitelaudat siten, että
ne jäävät suoraan. Jos altaaseen ei asenneta
juomatelinettä tai peitelautoja, kiinnitys tapahtuu
kahdella ruuvilla kummaltakin puolelta kamiinaa.
Kamiinan kuuluu jäädä ilmaan, eli se roikkuu letkujen ja
kiinnityskorvien varassa.
CUBE-ulkopuolisen kamiinan käyttöohjeet
kumiputkilla
kahdella sivussa
klemmareilla
korvakkeisiin.
puolelta kamiinaa.
ja letkukiristimillä.
olevalla
molemmista
Ruuvien pitää
Neljällä
