SMa Series

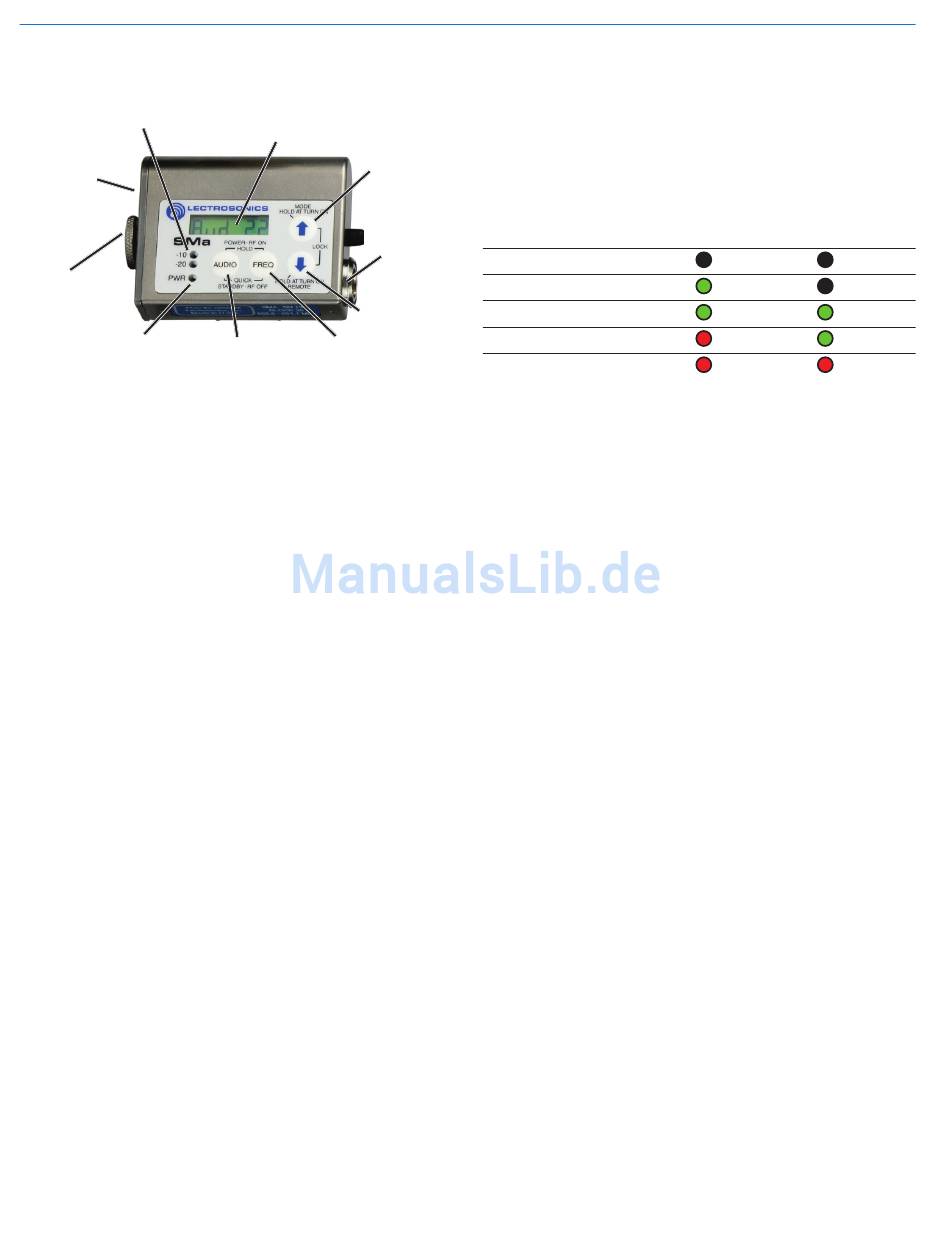

Bedienelemente und Funktionen

LEDs als
Modulationsanzeige
Batteriefach
deckel
Rändel
schraube des
Batteriefachs

LED PWR

LC-Display

Das LC-Display ist eine digitale Flüssigkristallanzeige mit
mehreren Bildschirmen für die verschiedenen Einstellungen
zur Konfiguration des Senders über die Tasten AUDIO,
FREQ, AUF und AB. Eine Countdown-Anzeige im
LC-Display beim Ein- und Ausschalten verhindert
versehentliches Ausschalten und ermöglicht es, den Sender
mit gesperrter HF-Endstufe einzuschalten, um Einstellungen
vorzunehmen.
LED PWR
Die LED PWR leuchtet grün, wenn die Batterie eine aus-
reichende Spannung liefert. Wenn die empfohlene Lithium-
batterie soweit entladen ist, dass sie nur noch für einen
Betrieb von ca. 30 Minuten ausreicht, wechselt die Farbe
der LED nach rot. Bei einer Alkalibatterie bleiben in diesem
Fall noch etwa 20 Minuten. Sobald die LED rot blinkt, beträgt
die Laufzeitreserve nur noch wenige Minuten.
Hinweis: Bei einem NiMH-Akku ist diese Vorwarnzeit bei
erschöpfter Batterie äußerst kurz. Wenn Sie den SM mit
NiMH-Akkus betreiben möchten, empfehlen wir, die Laufzeit
des Geräts mit voll geladenen Akkus zu ermitteln, diesen
Wert zu notieren und anschließend beim Batterietimer, der
bei den meisten Digital Hybrid Empfängern eingebaut ist,
einzugeben.
Bei einer Batterie mit wenig Ladung kann es vorkommen, dass
die LED PWR unmittelbar nach dem Einlegen in das Gerät zwar
grün leuchtet, die Batterie aber schon bald soweit entladen ist,
dass die LED rot leuchtet oder das Gerät abschaltet. Wenn sich
der SM im Sleep-Modus befindet, blinkt die LED im Abstand von
einigen Sekunden kurz grün auf (Sleep-Modus, siehe Seite 8).

Audioeingangsbuchse

Der Servo-Bias-Eingang der Sender der Serie SM eignet sich
zum Anschluss praktisch aller verfügbaren Lavalier-, Hand- und
Richtrohr-Mikrofone. Auch Quellen mit Leitungspegel können
angeschlossen werden.
Batteriefach und Rändelschraube
Die große Rändelschraube dient zum Öffnen und Schließen des
Batteriefachdeckels für den Zugang zum Batteriefach.
6
LCD
Pfeil
AUFwärts
Audioein
gangsbuchse
Pfeil Abwärts

Taste Audio

Taste FREQ

Modulationsanzeige-LED

Diese beiden zweifarbigen LEDs zeigen den vom Mikrofon
gelieferten Audioeingangspegel an. Sie leuchten entweder
rot oder grün, um die verschiedenen Pegel anzuzeigen.
0 dB in der folgenden Tabelle entspricht Vollaussteuerung.
Signalpegel
Unter -20 dB
-20 dB to -10 dB
-10 dB to +0 dB
+0 dB to +10 dB
Über +10 db
Taste Audio
Die Taste AUDIO dient zur Anzeige der eingestellten
Audioverstärkung und der Einstellung des Hochpass-
filters. Die Pfeiltasten AUF und AB dienen dazu,
diese Werte einzustellen.
In Verbindung mit der Taste FREQ dient die Taste
AUDIO auch dazu, auf Bereitschaft umzuschalten
bzw. den Sender ein- oder auszuschalten.
Taste FREQ
Die Taste FREQ dient zur Anzeige der gewählten
Betriebsfrequenz. Außerdem schaltet sie das
LC-Display zwischen der Anzeige der Betriebsfre-
quenz in MHz und der Darstellung als zweistellige
Hexadezimalzahl entsprechend der Einstellung des
Lectrosonics Frequenzschalters um.
In Verbindung mit der Taste AUDIO dient die Taste
FREQ auch dazu, auf Bereitschaft umzuschalten bzw.
den Sender ein- oder auszuschalten.
Pfeiltasten Aufwärts/Abwärts
Die Pfeiltasten Aufwärts/Abwärts dienen zur Ein-
stellung der Betriebsfrequenz und der Eingangsver-
stärkung sowie zur Auswahl des Kompatibilitätsmodus.
Wenn beide Pfeiltasten gleichzeitig gedrückt werden,
erscheint der Timer der Tastatursperre. Wenn Sie die
beiden Pfeiltasten bis zum Ende des Timers gedrückt
halten, werden die Tasten des Bedienfelds so gesperrt,
dass die Einstellwerte mit ihnen nur noch angezeigt
werden können. Zur Bestätigung, dass die Bedienele-
mente gesperrt sind, erscheint die Meldung „Loc".
Die Tastensperre kann nur durch Entnehmen der
Batterie oder über die Fernbedienung RM (falls diese
Funktion bei der Einrichtung des Senders freigegeben
worden ist) aufgehoben werden.

Antenne

Die flexible Antenne enthält ein verzinktes, verwobenes
Stahlgeflecht mit einer Länge, die einem Viertel der
Wellenlänge in der Mitte des Frequenzblocks des
Senders entspricht. Die Antenne ist feuchtigkeitsbe-
ständig und äußerst robust.
-20 LED -10 LED
Aus Aus
Grün Aus
Grün Grün
Rot Grün
Rot Rot
