SMa Series

Allgemeine technische Beschreibung

Breitbandtechnik
Die Digital Hybrid Sender arbeiten mit einem Frequenzhub
von ±75 kHz und erreichen so einen ausgezeichneten
Störabstand sowie einen großen Dynamikbereich. Der
DSP-gesteuerte Eingangsbegrenzer arbeitet mit einer
breitbandigen Dual-Envelope-Technik, die Signalspitzen
von mehr als 30 dB über Vollaussteuerung am Eingang
sauber begrenzt. Schaltnetzteile sorgen, sowohl bei voller
Batterie (1,5 V) als auch bei fast entladenen Batterien
(0,85 V), für konstante Betriebsspannungen in den
Senderstufen. Ein extrem rauscharmer Eingangsverstärker
trägt zu einem sauberen Signal bei.
Servoeingang
Der SM-Eingang unterscheidet sich grundlegend von den
Mikrofoneingängen der bisherigen Lectrosonics-Sender.
Diese Technik ist so überlegen, dass sie künftig bei allen
UHF-Sendern von Lectrosonics eingesetzt wird. Die Ver-
besserungen sind deutlich hörbar. Diese Technik erleichtert
den Einsatz der Sender und schützt sehr viel besser vor
Übersteuerungen. Kunstgriffe wie das Einfügen von Däm-
pfungsgliedern bei bestimmten Mikrofonen, um Über-
steuerungen des Eingangs zu vermeiden, Spannungsteiler
für die Vorspannung bei einigen Niederspannungsmikrofonen
oder die Verringerung des Regelbereichs des Begrenzers bei
niedrigster Verstärkungseinstellung sind damit nicht mehr
erforderlich.
Digital Hybrid Wireless™ Technologie*
Alle drahtlosen Verbindungen werden in einem gewissen Umfang
durch Störungen innerhalb des Kanals beeinträchtigt, und alle
drahtlosen Mikrofonsysteme versuchen, die Auswirkungen dieser
Störungen auf das Nutzsignal so gering wie möglich zu halten.
Konventionelle analoge Geräte verwenden Kompandersysteme,
um den Dynamikbereich zu erweitern. Dabei entstehen jedoch
hörbare Nebenprodukte, das sog. „Pumpen" oder „Rauschatmen".
Volldigitale Systeme vermeiden diese Störungen dadurch, dass
sie die Audioinformationen in digitaler Form übertragen. Dabei
sind allerdings Kompromisse hinsichtlich der Leistung, der
belegten Bandbreite und der Störfestigkeit erforderlich. US-Patent 7,225,135

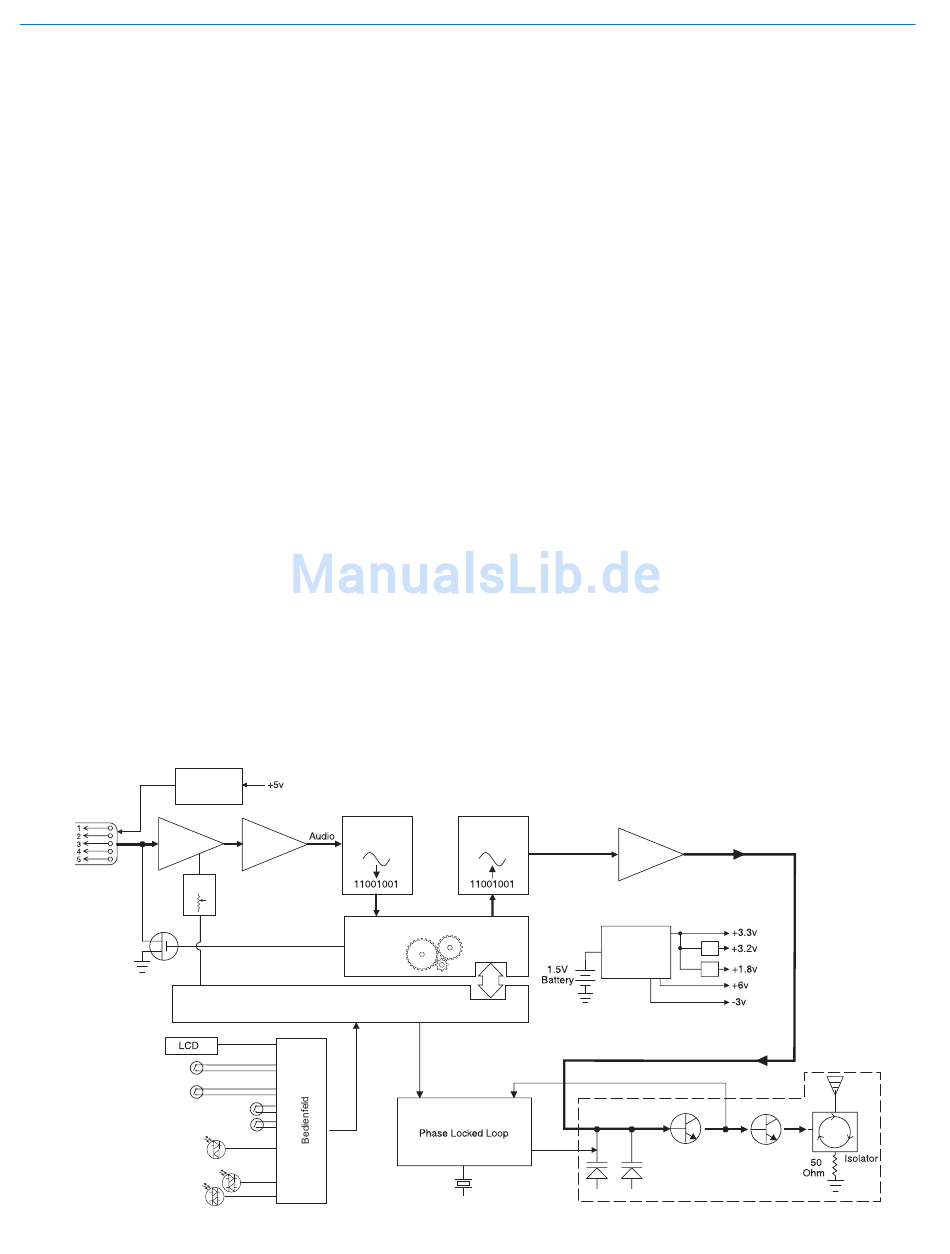

Mikrofon-Versorgungs-
spannung
Erzeugung der
0V, 2V oder 4V
Versorgungs-
spannung
Mikrofon-
buchse
Eingangs-
verstärker
Digitales
Poti
Begrenzer
Audio-Umschalter
Frequenzwähler
Zweifarbige LED
als Einschaltkontrolle
Zweifarbige LED
als Modulationsanzeige
4
Hoch/
A/D-Wandler
Tiefpass
Filter
Eingangs
verstärkung
Digitaler Signalprozessor
Mikroprozessor
Schalter
Auf/Ab
Das Lectrosonics Digital Hybrid Wireless™ System bekämpft
Störsignale im Kanal auf eine völlig neue Weise. Hierzu wird
das Audiosignal im Sender digital kodiert und im Empfänger
dekodiert, die eigentliche Übertragung der kodierten Informa-
tionen erfolgt jedoch über eine analoge FM-Funkverbindung.
Dieser proprietäre Algorithmus ist keine digitale Umsetzung
eines analogen Kompanders, sondern eine Technik, die sich
nur in der digitalen Ebene realisieren lässt, obwohl die Ein-
und Ausgänge analog sind.
Störungen im Kanal wirken sich nach wie vor auf die Signal-
qualität aus und können irgendwann so stark werden, dass
kein Empfang mehr möglich ist. Bei Digital Hybrid Wireless™
wird das Signal aber in einer Weise kodiert wird, dass die
Übertragung auch in einem gestörten Kanal so effizient und
robust wie möglich erfolgt. Die so erreichte Audioqualität ent-
spricht der Qualität volldigitaler Systeme, nur ohne die
Leistungs- und Bandbreitenprobleme einer digitalen
Übertragung.
Dank der analogen FM-Übertragung bietet Digital Hybrid
Wireless™ alle Vorteile herkömmlicher drahtloser FM-Systeme,
z.B. die ausgezeichnete Reichweite, die effiziente Nutzung des
HF-Spektrums und die hohe Störfestigkeit. Im Gegensatz zu
konventionellen FM-Systemen hat es jedoch nicht die Nachteile
analoger Kompander und ihrer hörbaren Nebeneffekte.

Keine Preemphasis/Deemphasis

Die Digital Hybrid Wireless™ Technologie liefert einen Fremd-
spannungsabstand, der so hoch ist, dass die herkömmliche
Preemphasis (Höhenanhebung) im Sender und Deemphasis
(Höhenabsenkung) im Empfänger entfallen kann. Dadurch
entfällt die Gefahr starker Verzerrungen bei Signalen mit
großem Höhenanteil.
Kodiertes Audio
D/A-Wandler
und Pilotton
PLL
Referenz
quarz
Filter
verstärker
Schaltnetzteil
Spannungs-
End
gesteuerter
verstärker
Oszillator (VCO)
