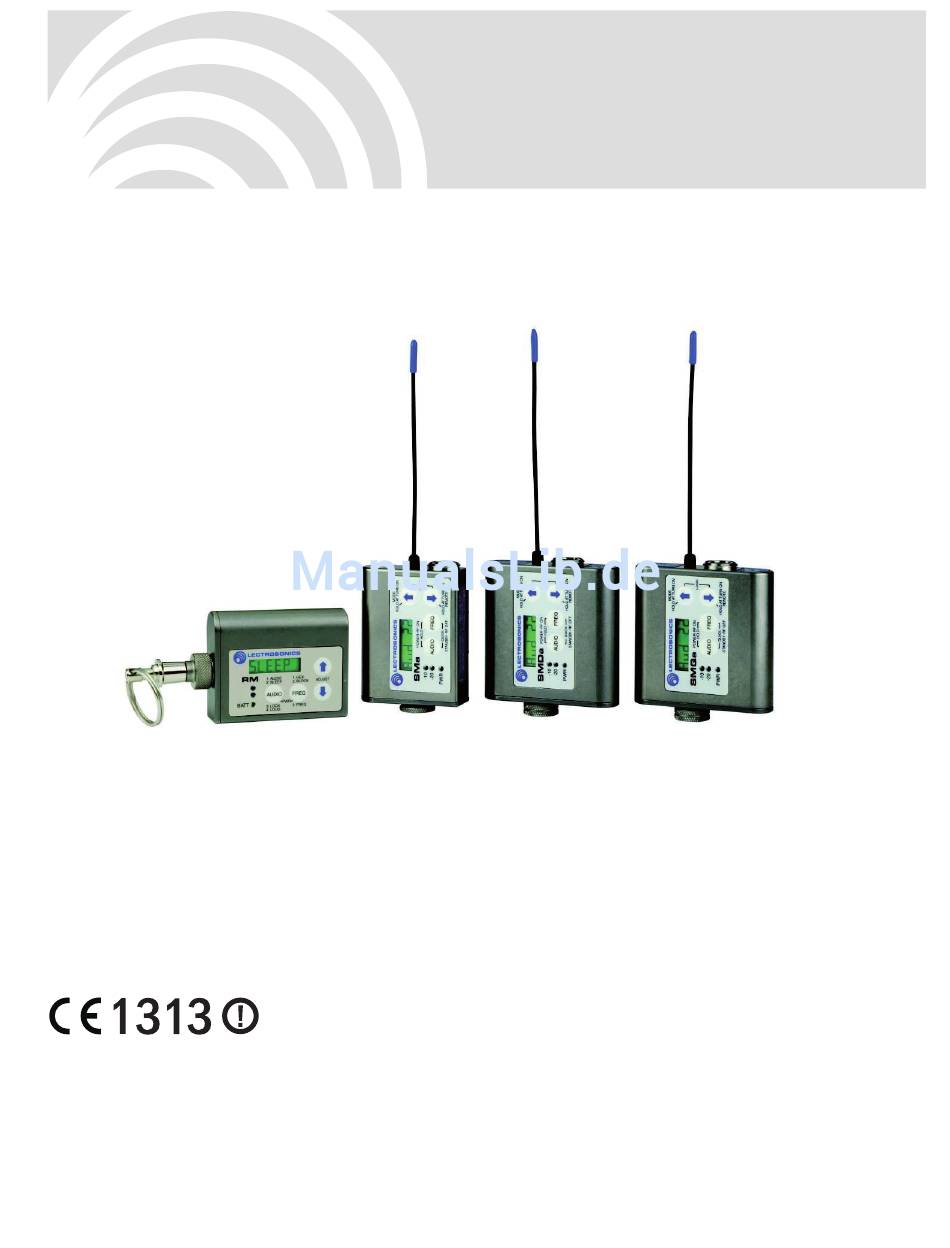

SMa Series

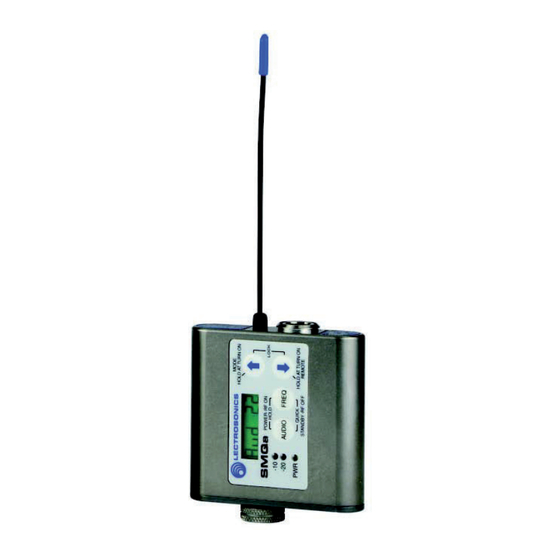

Super-Mini Taschensender
mit Digital Hybrid Wireless™ Technologie
US Patent 7,225,135
SMa
SMb
SMDa
SMDb
SMQa
RM
Digital Hybrid Wireless
Fill in for your records:
Serial Number:
Purchase Date:
Einfaches Batteriefach
Doppeltes Batteriefach
Doppeltes Batteriefach
Fernbedienung
BEDIENUNGSANLEITUNG
Rio Rancho, NM, USA
www.lectrosonics.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Lectronics SMa
Inhaltszusammenfassung für Lectronics SMa
- Seite 1 BEDIENUNGSANLEITUNG SMa Series Super-Mini Taschensender mit Digital Hybrid Wireless™ Technologie US Patent 7,225,135 Einfaches Batteriefach SMDa SMDb Doppeltes Batteriefach SMQa Doppeltes Batteriefach Fernbedienung Digital Hybrid Wireless Fill in for your records: Serial Number: Purchase Date: Rio Rancho, NM, USA www.lectrosonics.com...
- Seite 2 SMa Series LECTROSONICS, INC.
-
Seite 3: Inhaltsverzeichnis
Super-Minature Belt Pack Transmitters Vielen Dank, dass Sie sich für einen Ultra-Mini Sender der Lectrosonics Serie SM entschieden haben. Durch sein einzigartiges Design und seine Spezialfunktionen eignet er sich ideal für den professionellen Einsatz: Herausragender HF-Reichweite Überlegene Audioqualität Extrem leichtes, korrosionsbeständiges Gehäuse Abgedichtet für den Einsatz in feuchter Umgebung Kompatibilitätsmodi für den Einsatz mit einer großen Zahl verschiedener Empfänger Das Digital Hybrid Wireless®... -
Seite 4: Allgemeine Technische Beschreibung
SMa Series Allgemeine technische Beschreibung Breitbandtechnik Die Digital Hybrid Sender arbeiten mit einem Frequenzhub Das Lectrosonics Digital Hybrid Wireless™ System bekämpft von ±75 kHz und erreichen so einen ausgezeichneten Störsignale im Kanal auf eine völlig neue Weise. Hierzu wird Störabstand sowie einen großen Dynamikbereich. Der das Audiosignal im Sender digital kodiert und im Empfänger... -
Seite 5: Bedienfeld
Super-Minature Belt Pack Transmitters Bedienfeld Hochpassfilter Das Hochpassfilter kann so eingestellt werden, dass Das Bedienfeld umfasst vier Folientasten sowie ein sein -3dB-Punkt bei 35, 50, 70, 100, 120 und 150 Hz LC-Display zur Anzeige der Einstellungen. Zur Darstellung liegt, um Infraschall und sehr niederfrequente Signal- der Eingangsverstärkung für eine präzise Einstellung der anteile zu bedämpfen. -
Seite 6: Bedienelemente Und Funktionen
SMa Series Bedienelemente und Funktionen LEDs als Modulationsanzeige-LED Modulationsanzeige Diese beiden zweifarbigen LEDs zeigen den vom Mikrofon Batteriefach gelieferten Audioeingangspegel an. Sie leuchten entweder Pfeil deckel AUFwärts rot oder grün, um die verschiedenen Pegel anzuzeigen. 0 dB in der folgenden Tabelle entspricht Vollaussteuerung. -
Seite 7: Einstellungen Mit Dem Lc-Display
Super-Minature Belt Pack Transmitters Einstellungen mit dem LC-Display Um das Gerät auszuschalten, Das Display zeigt sechs verschiedene Bildschirme für während der Bildschirm Einstellung und Bedienung des SM. In diesen Bild- „Kompatibilitätsmodus“ ange- schirmen können Sie die Betriebsfrequenz auswählen, zeigt wird, drücken Sie gleichzeitig Timeranzeige die Audio-Eingangsempfindlichkeit einstellen, den die Tasten AUDIO und FREQ. -
Seite 8: Fernbedienung
SMa Series Konfiguration für automatisches Wenn er den Wert 0 erreicht, werden die Tasten des Senders gesperrt. Wiedereinschalten nach Stromverlust (nur SMB / SMDB) Wenn nun die Pfeiltasten gedrückt werden, zeigt das LC-Display die Sperre an. Anschließend schaltet es auf den vorherigen Bildschirm zurück. -
Seite 9: Einsetzen Der Batterien
Super-Minature Belt Pack Transmitters Einsetzen der Batterien Die Sender der Serie SM werden mit einer einzelnen 1,5 V-Batterie der Größe AA betrieben, die Modelle SMD und SMQ mit zwei Batterien dieses Typs. Für eine möglichst lange Betriebsdauer empfehlen wird Lithiumbatterien. Die Sender der Serie SM erreichen mit Lithiumbatterien bei Raumtemperatur eine Be- triebsdauer von über 4,5 Stunden. -
Seite 10: Bedienung
SMa Series Bedienung Bereitschaftsmodus Einschalt- und Bootsequenz Im Bereitschaftsmodus kann der Anwender die Betriebs- 1)Sorgen Sie dafür, dass sich im Gerät ausreichend frequenz oder die Eingangsverstärkung überprüfen oder frische Batterien befinden (siehe „Einsetzen der verändern, ohne dass ein Signal ausgesendet wird. Der Batterien“). -
Seite 11: Einstellen Der Sendefrequenz
Super-Minature Belt Pack Transmitters Anschluss eines Mikrofons und Einstellen Einstellen der der Verstärkung Sendefrequenz Die LEDs der Modulationsanzeige auf dem Bedienfeld zeigen den Modulationspegel und das Ansprechen des Frequenzanzeige Begrenzers. Nach der Einstellung sollte die Eingangs- in Mhz empfindlichkeit des Senders nicht dazu benutzt werden, Die Sendefrequenz des SM kann die Lautstärke Ihrer Beschallungsanlage oder den Pegel wahlweise in MHz oder als zwei-... -
Seite 12: Aktivieren Und Aufheben Der T Astensperre
SMa Series Aktivieren und Aufheben der T astensperre Bedienfeld gesperrt Die Tastensperre verhindert ein versehentliches Ver- ändern der Einstellungen. 1)Prüfen Sie, ob alle Einstellungen des Senders (Sendefrequenz, Eingangsverstärkung, Kompa- tibilitätsmodus, Freigabe der Fernbedienung) vor- genommen worden sind. 2)Drücken Sie gleichzeitig die beiden Pfeiltasten. -
Seite 13: Belegung Der 5Poligen Eingangsbuchse
Super-Minature Belt Pack Transmitters Belegung der 5poligen Eingangsbuchse Die Schaltbilder in diesem Abschnitt zeigen die ver- Belegung der Eingangsbuchse: schiedenen Anschlussvarianten für die gängigsten PIN 1 Abschirmung (Masse) für Lavalier-Elektretmikrofone Mikrofontypen und sonstigen Audioquellen. Bei einigen mit positiver Versorgungsspannung. Abschirmung (Masse) Mikrofonen können zusätzliche Brücken oder gering- für dynamische Mikrofone und Quellen mit Leitungspegel. -
Seite 14: Anschluss Von Mikrofonen Anderer Hersteller
SMa Series Anschluss von Mikrofonen anderer Hersteller Montage des T A5F Steckers Abisolieren des Mikrofonkabels LÖTSEITE DER STIFTE 0.15" 0.3" Aufquetschen auf Abschirmung und Isolierung Das Kabel muss so abisoliert und positioniert werden, dass die Laschen sowohl auf die Abschirmung als auch auf die Isolierung aufgequetscht werden können. -
Seite 15: Hf-Entstörung Von Mikrofonen
Super-Minature Belt Pack Transmitters Signale mit Leitungspegel HF-Entstörung von Mikrofonen Quellen mit Leitungspegel werden wie folgt angeschlossen: Beim Betrieb an einem Sender befindet sich das Signal heiß an Pin 5, Signal Masse an Pin 1 und Pin 4 mit Mikrofonelement innerhalb des abgestrahlten Hoch- Pin 1 verbunden. -
Seite 16: Beschaltung Für Verschiedene Quellen
SMa Series Beschaltung für verschiedene Quellen Neben den unten gezeigten Beschaltungen für Mikrofone und Leitungsquellen liefert Lectrosonics eine Reihe ver- schiedener Kabel und Adapter, z.B. für den Anschluss von Instrumenten (Gitarren, Bassgitarren usw.), an den Sender. Besuchen Sie unsere Website unter www.lectrosonics.com und klicken Sie auf „Accessories“. Dort finden Sie auch unseren Gesamtkatalog zum Download. -
Seite 17: Bedienungsanleitung Zur Fernbedienung Rm
Super-Minature Belt Pack Transmitters Bedienungsanleitung zur Fernbedienung RM Wichtig: Damit die RM mit Ihrem Sender funktioniert, muss am Sender der Serie SM der Fernbedienungsmodus (RC) freigegeben werden. Hinweise dazu finden Sie auf Seite 8 dieser Bedienungsanleitung. RM Front Panel Controls Mit einer einzelnen Lithiumbatterie der Größe AA erreicht die RM eine Betriebsdauer von mehreren Jahren. -
Seite 18: Hinweise Zur Bedienung
SLEEP/unSLP (Taste AUDIO) fangen worden war und die Eingabe daher nicht an- genommen worden ist. Tastatursperre beim Sender aktivieren/aufheben Loc/unLoc (Taste AUDIO) Falls Sie Schwierigkeiten haben, den SMa mit der Lautstärke der RM einstellen Loud (Taste AUDIO) Fernbedienung anzusprechen, sollten Sie prüfen,... -
Seite 19: F Ehlers Uche
Super-Minature Belt Pack T F ehlers uche Bevor Sie mit der Fehlersuche anhand der folgenden Tabelle beginnen, sollten Sie sicherstellen, dass sich im Sender Batterien mit ausreichender Ladung befinden. Die nachstehenden Schritte müssen unbedingt in der angegebenen Reihenfolge durchgegangen werden. S Y MPT OM M ÖG LI C H E UR S A C H E 1) Die Batterie ist falsch eingesetzt oder... - Seite 20 SMa Series 1) Erheblich zu hohe Eingangsempfindlichkeit V e r ze r r te r Ton (Audio) des Senders. Bei laufendem Sender LEDs der Modulationsanzeige am Sender und Audiopegel am Empfänger kontrollieren. 2) Ausgangspegel des Empfängers für die Beschallungsanlage oder das Aufnahmegeräts zu hoch.
- Seite 21 Super-Minature Belt Pack Transmitters S Y MPT OM M ÖG LI C H E UR S A C H E 1) Erheblich zu niedrige R a u s c h e n u n d S tö r g er ä u s c h e , h örb a r e Eingangsempfindlichkeit (Audio) des A u s s e tz e r Senders.
-
Seite 22: Fe Hlers Uc He An De R Fe Rnbe Die Nun G
SMa Series Fe hlers uc he an de r Fe rnbe die nun g 1) An der Fernbedienung ist ein anderer D i e F r e q ue nz de s S e n d e r s ä nd e r t s ic h , Frequenzblock eingestellt als am Sender. -
Seite 23: Mitgeliefertes Zubehör
Super-Minature Belt Pack Transmitters Mitgeliefertes Zubehör Optionales Zubehör Steckerkit für Sender der Serie SMa, SMKITT A5 SMa: 5poliger TA5F-Stecker mit Gummitülle PSM Ledertasche mit integriertem Gürtelclip 35923 Thermische Isolierung für SMA. Gürtelclip aus Metall für Sender SMBCDN Sma, Antenne unten... -
Seite 24: Technische Daten Und Merkmale
Änderungen der technischen Daten ohne vorherige included in this manual for SM Series transmitters: Ankündigung vorbehalten. For body worn operation, this SMa Belt-Pack Transmitter has been tested and meets the FCC RF exposure guidelines when used with the Lectrosonics accessories supplied or designated for this product. -
Seite 25: Service Und Reparatur
Super-Minature Belt Pack Transmitters Service und Reparatur Falls bei Ihrem System eine Funktionsstörung auftritt, sollten Sie versuchen, die Störung zu beheben oder wenigstens einzukreisen, bevor Sie entscheiden, ob das Gerät zum Kundendienst gegeben werden soll. Kontrollieren Sie, ob Sie alle Anweisungen zur Einstellung und zur Bedienung beachtet haben. - Seite 26 SMa Series LECTROSONICS, INC.
- Seite 27 Super-Minature Belt Pack Transmitters Rio Rancho, NM Rio Rancho, NM...
- Seite 28 EINGESCHRÄNKTE EINJÄHRIGE GARANTIE Für dieses Gerät gewähren wir ab dem Kaufdatum eine einjährige Garantie bei Material - und Verarbeitungsfehlern. Voraussetzung dafür ist, dass es bei einem autorisierten Händler gekauft worden ist. Diese Garantie erlischt bei Missbrauch sowie unsachge- mäßem Umgang oder Transport. Diese Garantie gilt nicht für gebrauchte oder Vor- führgeräte.
