SMa Series
Beschaltung für verschiedene Quellen
Neben den unten gezeigten Beschaltungen für Mikrofone und Leitungsquellen liefert Lectrosonics eine Reihe ver-
schiedener Kabel und Adapter, z.B. für den Anschluss von Instrumenten (Gitarren, Bassgitarren usw.), an den Sender.
Besuchen Sie unsere Website unter www.lectrosonics.com und klicken Sie auf „Accessories". Dort finden Sie auch
unseren Gesamtkatalog zum Download.
Eine Fülle von Informationen zum Anschluss von Mikrofonen finden Sie außerdem im FAQ-Bereich unserer Website
unter: http://www.lectrosonics.com/faq.htm
Folgen Sie den Anweisungen für die Suche nach Modellnummern oder anderen Suchoptionen.

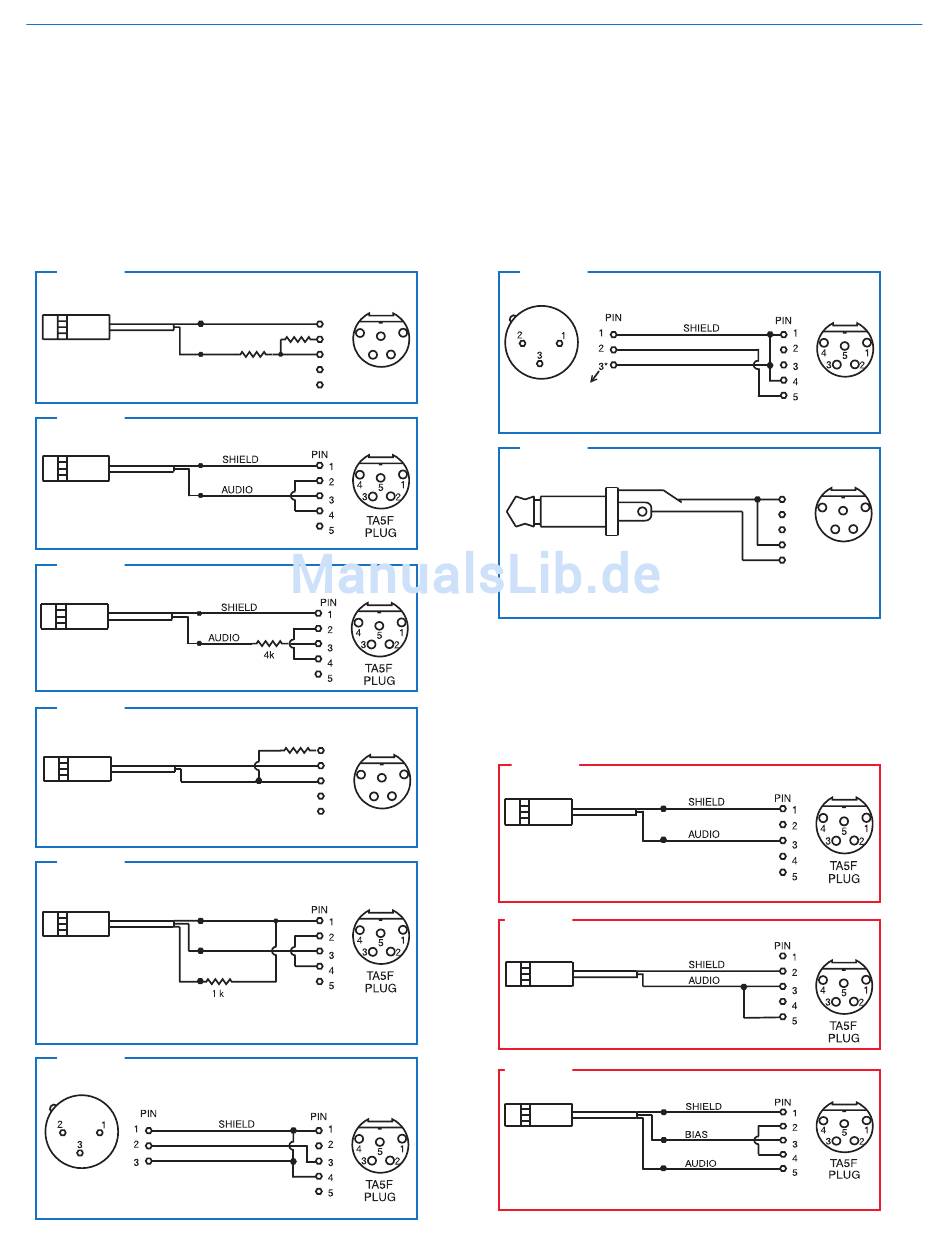

Beschaltung der beiden Servo-Steuereingänge und frühere Sender:
Fig. 1
Elektret mit 2adrigem Anschluss und einer Spannung von +2 V
Kompatible Beschaltung für Mikrofone wie
Countryman E6 (Headset) und B6 (Lavaliermikrofon).
Fig. 2
Elektret mit 2adrigem Anschluss und einer Spannung von +4 V
ring for lavaliere mics.
Volle Kompatibilität zu den 5poligen
Eingängen der Lectrosonics-Sender,
z.B. Serie LM und UM
Fig. 3
DP A MICROPHONES (Danish Pro
Diese Beschaltung gilt für DPA
Lavalier- und Headset-Mikrofone.
Hinweis: Der Widerstandswert kann
zwischen 3 und 4 kOhm liegen.
Fig. 4
Elektret mit 2adrigem Anschluss und einer Spannung von -2 V
SHIELD
AUDIO
Kompatible Beschaltung für Mikrofone wie TRAM
mit negativer Versorgungsspannung.
Hinweis: Der Widerstandswert kann zwischen
2 und 4 kOhm liegen.
Fig. 5
Elektret mit 3adrigem Anschluss und einer Spannung von +4 V
DRAIN (BIAS)
Für 3adrige Lavaliermikrofone,
bei denen ein externer Wider-
stand erforderlich ist, z.B.
SOURCE (AUDIO)
Sanken COS-11.
Volle Kompatibilität zu den 5poligen Eingängen der
Lectrosonics-Sender, z.B. Serie LM und UM. Diese Beschaltung
gilt für das Lectrosonics Lavaliermikrofon M152.
Fig. 6
Niederohmige Signale mit Mikrofonpegel
Für niederohmige dynamische Mikrofone oder
XLR
JACK
Elektretmikrofone mit eigener Spannungsversorgung.
Widerstand mit 1 k an Pin 3 einfügen, wenn zusätzliche
Dämpfung benötigt wird.
16
PIN
SHIELD
1
1.5 k
2
4
5
A UDI O
3
3
3.3 k
4
T A5 F
5
PLUG
Audio miniature models)
PIN
2.7 k
1
2
4
3
5
3
4
5
T A5 F
PLUG
SHIELD
.
Fig. 7
Symmetrisch-erdfreie Signale mit Leitungspegel
1
2
XLR JACK
Fig. 8
Unsymmetrische Signale mit Leitungspegel
Leitungspegel, Cinch- oder
6,3 mm Klinkenstecker
Für Signalpegel bis 3 V (+12 dBu) vor dem Begrenzereinsatz.
Volle Kompatibilität zu den 5poligen Eingängen der Lectrosonics-Sender,
z.B. Serie LM und UM. Pin 5 kann über einen Widerstand von 20 kOhm
angeschlossen werden, um eine zusätzliche Dämpfung von 20 dB für Signale
bis 30 V (+32 dBu) zu erreichen.
Einfache Beschaltung – NUR mit
Servo-Spannungs-Eingängen:
Fig. 9
1
Elektret mit 2adrigem Anschluss und einer Spannung von +2 V
2
Vereinfachte Beschaltung für
Mikrofone wie Countryman B6
(Lavaliermikrofon) und E6 (Earset) sowie anderen.
Hinweis: Diese Beschaltung ist nicht kompatibel zu den
früheren Versionen der Lectrosonics-Sender. Hinweise dazu,
welche Modelle mit dieser Beschaltung funktionieren, erhalten Sie bei Lectrosonics.
Fig. 10
Elektret mit 2adrigem Anschluss und einer Spannung von -2 V
Vereinfachte Beschaltung für Mikrofone wie
TRAM mit negativer Versorgungsspannung.
Hinweis: Diese Beschaltung ist nicht kompatibel zu
den früheren Versionen der Lectrosonics-Sender. Hinweise
dazu, welche Modelle mit dieser Beschaltung funktionieren,
erhalten Sie bei Lectrosonics.
Fig. 11
Elektret mit 3adrigem Anschluss und einer Spannung von +4 V
Hinweis: Diese Beschaltung ist nicht kompatibel zu den früheren
Versionen der Lectrosonics-Sender. Hinweise dazu, welche Modelle
mit dieser Beschaltung funktionieren, erhalten Sie bei Lectrosonics.
*Hinweis: Wenn der Ausgang
symmetrisch aber über eine
Mittelanzapfung geerdet ist, z.B. bei
allen Lectrosonics-Empfängern, darf Pin 3 der
XLR-Buchse nicht mit Pin 4 des TA5F-Steckers verbunden werden.
SLEEVE
PIN
SHIELD
A UDI O
TIP
