Einstellen der
Sendefrequenz
Die Sendefrequenz des SM kann
wahlweise in MHz oder als zwei-
stellige Hexadezimalzahl angezeigt
werden (siehe „Bedienelemente
und Funktionen", Taste FREQ).
Die Sendefrequenz des SM kann im
Bereitschaftsmodus oder im Normalbe-
trieb des Geräts eingestellt werden. Zum Ändern der
Sendefrequenz des Senders SM gehen Sie wie folgt vor:
1)Falls im LC-Display ein anderer Bildschirm angezeigt
wird, drücken Sie am Bedienfeld die Taste FREQ, um
den Bildschirm „Frequenz" aufzurufen.
Hinweis: Die Standardeinstellung ist MHz. Wenn Sie die
Taste FREQ nochmals drücken, erscheint die Sende-
frequenz als zweistellige Hexadezimalzahl entsprechend
der Einstellung des Lectrosonics Frequenzschalters.
2)Drücken Sie die Taste FREQ und halten Sie sie gedrückt.
Sie können nun die Frequenz mit den Pfeiltasten in Schritten
von 100 kHz verstellen.
Hinweis: Die im LC-Display angezeigte Frequenz springt an
den Bereichsgrenzen zum anderen Ende zurück. Wenn Sie
also von einer Frequenz am unteren Ende des Bereichs auf
eine Frequenz am oberen Ende umschalten möchten, kann
es schneller sein, hierzu die Pfeiltaste ABwärts zu drücken,
bis die Frequenz am unteren Bereichsende umspringt.
Die meisten Lectrosonics Empfänger zeigen die Betriebs-
frequenz sowohl in MHz als auch als zweistellige Hexade-
zimalzahl an. Diese Anzeige entspricht der Frequenzein-
stellung mit zwei 16stufigen Drehschaltern bei älteren
Lectrosonics-Geräten. Die Serie SM erlaubt es, die Frequenz
in ähnlicher Weise einzustellen. Wenn Sie die Taste FREQ
drücken, während die Frequenz in MHz angezeigt wird,
schaltet das Display auf die zweistellige hexadezimale
Frequenzanzeige um. Sie können die Sendefrequenz durch
einfaches Drücken der Pfeiltasten erhöhen bzw. verringern.

Einstellung der Eckfrequenz des Hochpassfilters

Drücken Sie wiederholt die Taste AUDIO, bis der Bildschirm
zur Einstellung der Eckfrequenz des Hochpassfilters an-
gezeigt wird. Halten Sie die Taste AUDIO gedrückt und
wählen Sie gleichzeitig mit den Pfeiltasten die gewünschte
Einstellung.
Die Eckfrequenz kann auf 35, 50, 70, 100, 120 und 150 Hz
eingestellt werden.
Rio Rancho, NM Rio Rancho, NM

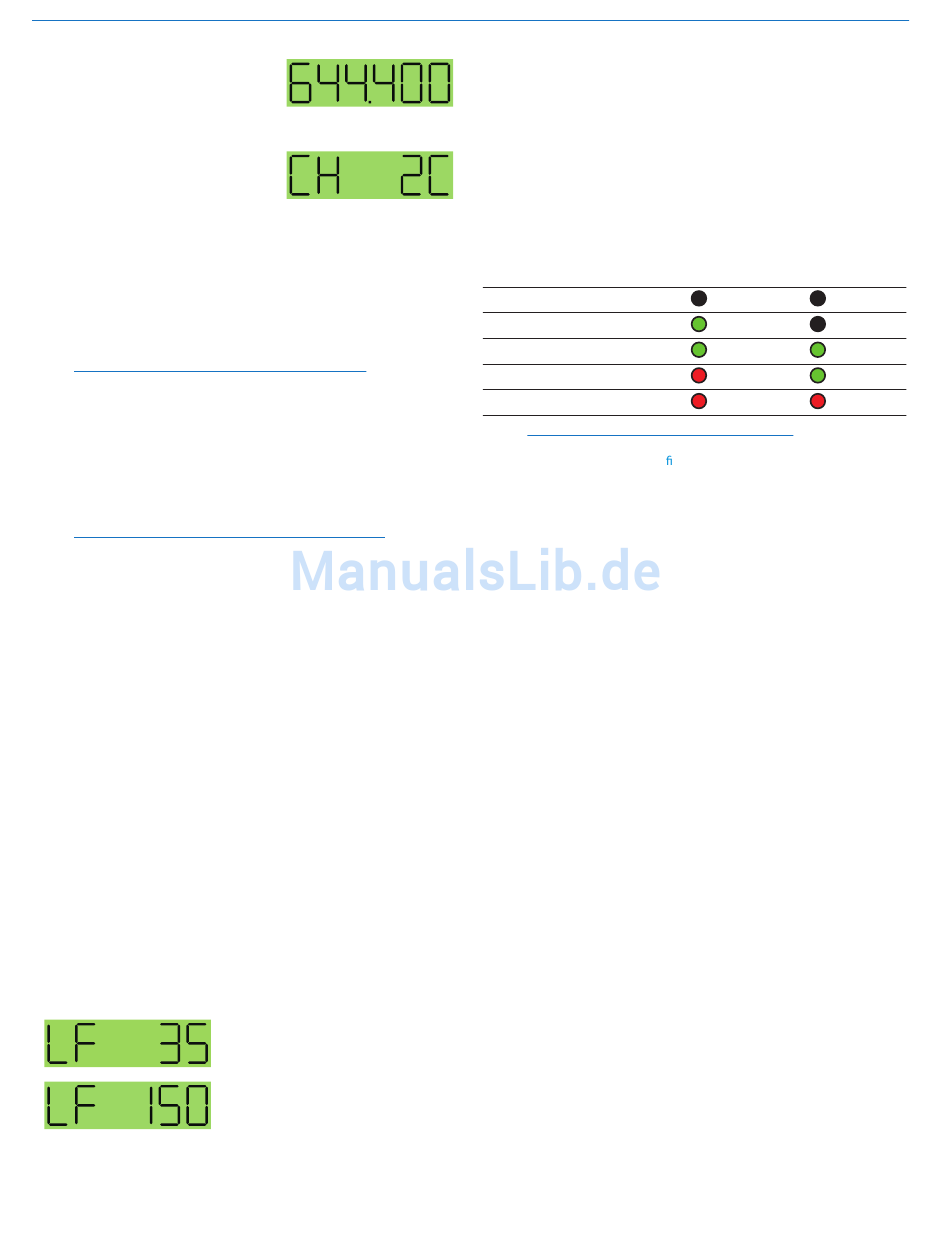

Frequenzanzeige
in Mhz
Frequenzanzeige als
zweistellige
Hexadezimalzahl
-
Super-Minature Belt Pack Transmitters
Anschluss eines Mikrofons und Einstellen
der Verstärkung
Die LEDs der Modulationsanzeige auf dem Bedienfeld
zeigen den Modulationspegel und das Ansprechen des
Begrenzers. Nach der Einstellung sollte die Eingangs-
empfindlichkeit des Senders nicht dazu benutzt werden,
die Lautstärke Ihrer Beschallungsanlage oder den Pegel
der Aufzeichnung zu regeln. Diese Verstärkungseinstellung
passt die Eingangsverstärkung des Senders an den Aus-
gangspegel des Mikrofons, die Lautstärke des Vortragenden
und die Position des Mikrofons an. Die Eingangsempfind-
lichkeit kann im Bereitschaftsmodus oder im Normalbetrieb
des Geräts eingestellt werden.
Signal Le vel
Unter -20 dB
-20 dB to -10 dB
-10 dB to +0 dB
+0 dB to +10 dB
Über +10 db
Hinweis: Für verschiedene Personen sind gewöhnlich unterschiedliche
Einstellungen der Eingangsemp ndlichkeit erforderlich. Sie sollten
diese Einstellungen daher bei jedem W
prüfen. Falls mehrere verschiedene Personen den Sender abwechselnd
benutzen sollen und keine Zeit für eine individuelle
nehmen Sie die Einstellung für die lauteste Stimme vor
1)Führen Sie den Stecker des Mikrofons bei ausgeschaltetem
Sender mit der korrekten Ausrichtung in die Audioeingangs-
buchse ein und achten Sie darauf, dass die Verriegelung
einrastet.
Eine Erklärung zum Umgang mit der Gummitülle des
Mikrofonsteckers finden Sie auf der nächsten Seite.
2)Schalten Sie den Sender in den Bereitschaftsmodus. Falls
das Gerät eingeschaltet werden soll, um Einstellungen vor-
zunehmen, sollten Sie vor dem Einschalten des Senders die
Lautstärke der Beschallungsanlage abregeln.
3)Positionieren Sie das Mikrofon dort, wo es sich im späteren
Betrieb befinden wird.
4)Sprechen oder singen Sie mit der gleichen Lautstärke wie
bei der eigentlichen Aufführung oder Veranstaltung in das
Mikrofon und beobachten Sie dabei die LEDs der
Modulationsanzeige. Halten Sie die Taste AUDIO gedrückt
und stellen Sie das Gerät mit den Pfeiltasten so ein, dass
die LED -20 und -10 grün leuchten und die LED -20
gelegentlich rot blinkt. So erhalten Sie den bestmöglichen
Fremdspannungsabstand bei Vollaussteuerung des Systems
mit einer minimalen Begrenzung, um Übermodulation und
hörbare Komprimierung der Lautstärkespitzen zu vermeiden.
Hinweis: Wenn die Audioverstärkung zu hoch eingestellt wird,
verringert sich der Dynamikbereich des Audiosignals. Bei zu
niedriger Verstärkung besteht die Gefahr von Rauschen und
Störgeräuschen.
5)Wenn das Gerät im Bereitschaftsmodus eingestellt worden
ist, muss der Sender ausgeschaltet und im Normalbetrieb
erneut eingeschaltet werden, um das Sendesignal zu akti-
vieren. Anschließend können die übrigen Komponenten zur
Beschallung oder Aufzeichnung eingepegelt werden.
-20 LED -10 LED
Aus Aus
Aus
Grün
Grün Grün
Grün
Rot
Rot Rot
echsel des V ortragenden über-
Anpassung bleibt,
.
