HF-Entstörung von Mikrofonen
Beim Betrieb an einem Sender befindet sich das
Mikrofonelement innerhalb des abgestrahlten Hoch-
frequenzfelds. Elektretmikrofone sind prinzipbedingt
empfindlich für Hochfrequenzstörungen. Dies kann
beim Betrieb an einem Sender zu Problemen führen.
Falls das Elektretmikrofon für eine derartige Um-
gebung nicht ausreichend HF-fest ausgelegt ist, kann
es erforderlich werden, an der Mikrofonkapsel oder im
Stecker einen Chip-Kondensator anzubringen, der
verhindert, dass die Hochfrequenz in die Elektretkapsel
gelangt.
Bei einigen Mikrofonen sind Maßnahmen erforderlich, um
zu verhindern, dass HF in die Kapsel gelangt, obwohl die
Eingangsschaltung des Senders bereits über einen
HF-Entstörkondensator verfügt (siehe Schaltbild).
Wenn das Mikrofon wie angegebenen angeschlossen ist
und Schwierigkeiten mit Pfeifgeräuschen, starkem Rauschen
oder Unregelmäßigkeiten im Frequenzgang auftreten, ist
dies wahrscheinlich eine Folge von HF-Störungen.

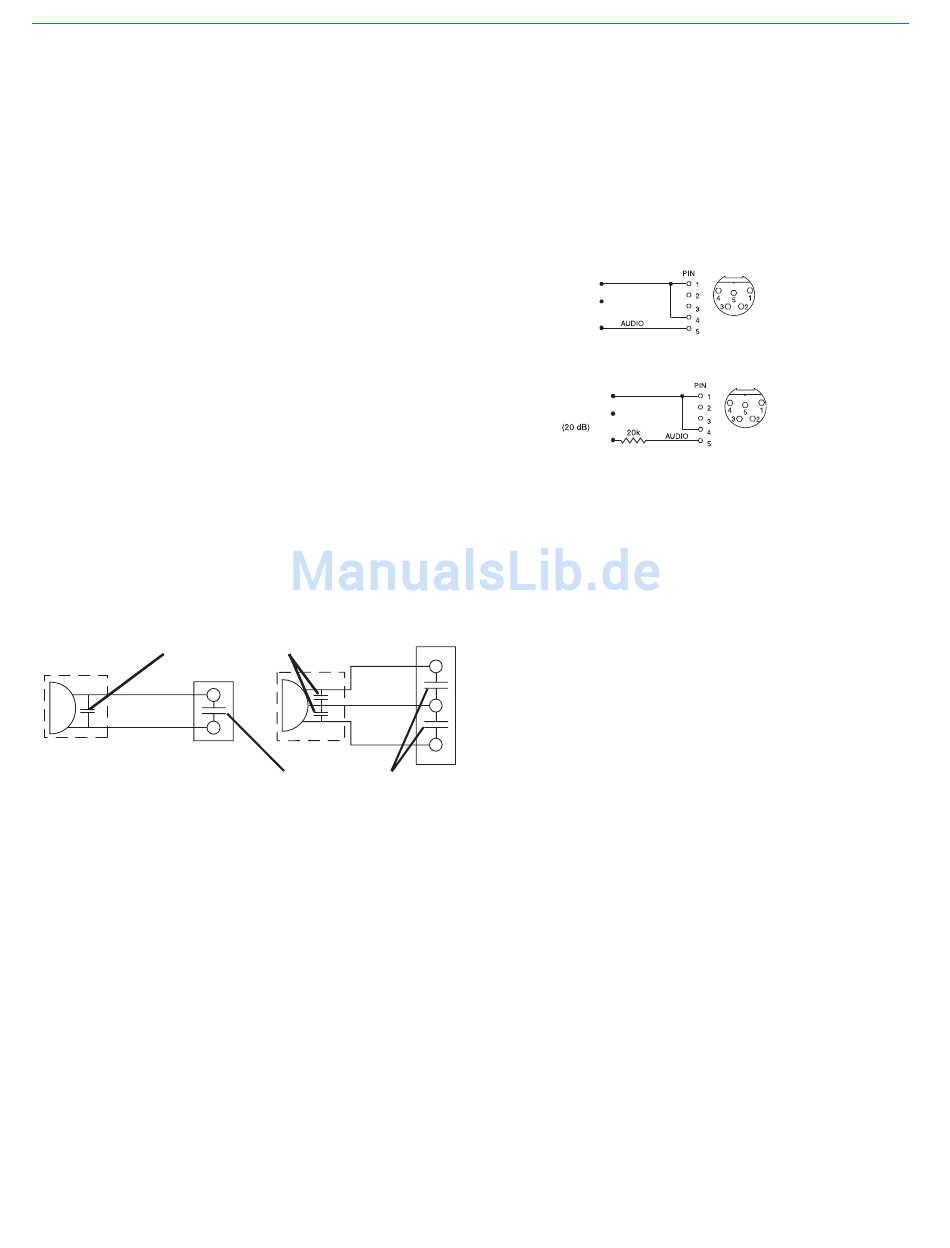

Den besten HF-Störschutz erreichen Sie, wenn Sie einen
Kondensator an der Kapsel anbringen, der für die Hochfrequenz
als Kurzschluss wirkt. Falls dies nicht möglich ist oder trotzdem
noch Probleme auftreten, können Kondensatoren an den An-
schlusspins des Mikrofons im TA5F-Steckergehäuse angelötet
werden.
2adriger
Mikrofonanschluss
Bevorzugte Positionen für Entstörkondensatoren
Abschirmung
AUDIO
Kapsel
TA5F
CONNECTOR
Installieren Sie die Kondensatoren wie folgt: Verwenden Sie
Kondensatoren mit 330 pF. Sie erhalten diese Kondensatoren
bei Lectrosonics. Geben Sie bitte die Teilenummer der gewünschten Bauform an.
Kondensatoren mit Anschlussdrähten: Teilenummer 15117
Chip-Kondensatoren: Teilenummer SCC330P
Alle Lavaliermikrofone von Lectrosonics sind bereits mit Entstörkondensatoren
ausgestattet. Für ihren Betrieb sind keine weiteren Kondensatoren erforderlich.
Rio Rancho, NM Rio Rancho, NM
3adriger
Mikrofonanschluss
SHIELD
Betri
AUDIO
Betriebs-
spannung
Kapsel
TA5F-
Alternative Positionen
Steckverbinder
für Entstörkondensatoren
Super-Minature Belt Pack Transmitters

Signale mit Leitungspegel

Quellen mit Leitungspegel werden wie folgt angeschlossen:
Signal heiß an Pin 5, Signal Masse an Pin 1 und Pin 4 mit
Pin 1 verbunden. Auf diese Weise können Signalpegel bis
3 V ohne Begrenzung angelegt werden.
eff
Falls eine höhere Aussteuerungsreserve benötigt wird,
schalten Sie einen Widerstand von 20 kOhm vor Pin 5.
Montieren Sie diesen Widerstand, um Einstrahlungen
von Störsignalen zu verhindern, im TA5F-Steckverbinder.
Abschirmung (Masse)
Leitungspegel
Normale Beschaltung
Abschirmung (Masse)
Leitungspegel
Höhere Aussteuerungsreserve
TA5F
Stecker
TA5F
Stecker
