Belegung der 5poligen Eingangsbuchse

Die Schaltbilder in diesem Abschnitt zeigen die ver-
schiedenen Anschlussvarianten für die gängigsten
Mikrofontypen und sonstigen Audioquellen. Bei einigen
Mikrofonen können zusätzliche Brücken oder gering-
fügige Änderungen gegenüber den gezeigten Bele-
gungen erforderlich sein.
Es ist praktisch unmöglich, ständig auf dem aktuellen
Stand aller Änderungen zu sein, die die verschiedenen
Hersteller an ihren Produkten vornehmen. Daher kann
es vorkommen, dass Mikrofone in einer Weise ange
schlossen werden müssen, die hier nicht beschrieben ist.
In diesem Fall rufen Sie bitte unsere gebührenfreie
Servicenummer aus dem Kapitel „Service und Reparatur"
in diesem Handbuch an oder besuchen Sie unsere
Website unter:
www.lectrosonics.com
1 GND
Versorgungs-
2
spannung
3
MIC
Wahl der Ver-
4
sorgungsspannung
5 LINE IN
Inser t
TA5F Latchloc k

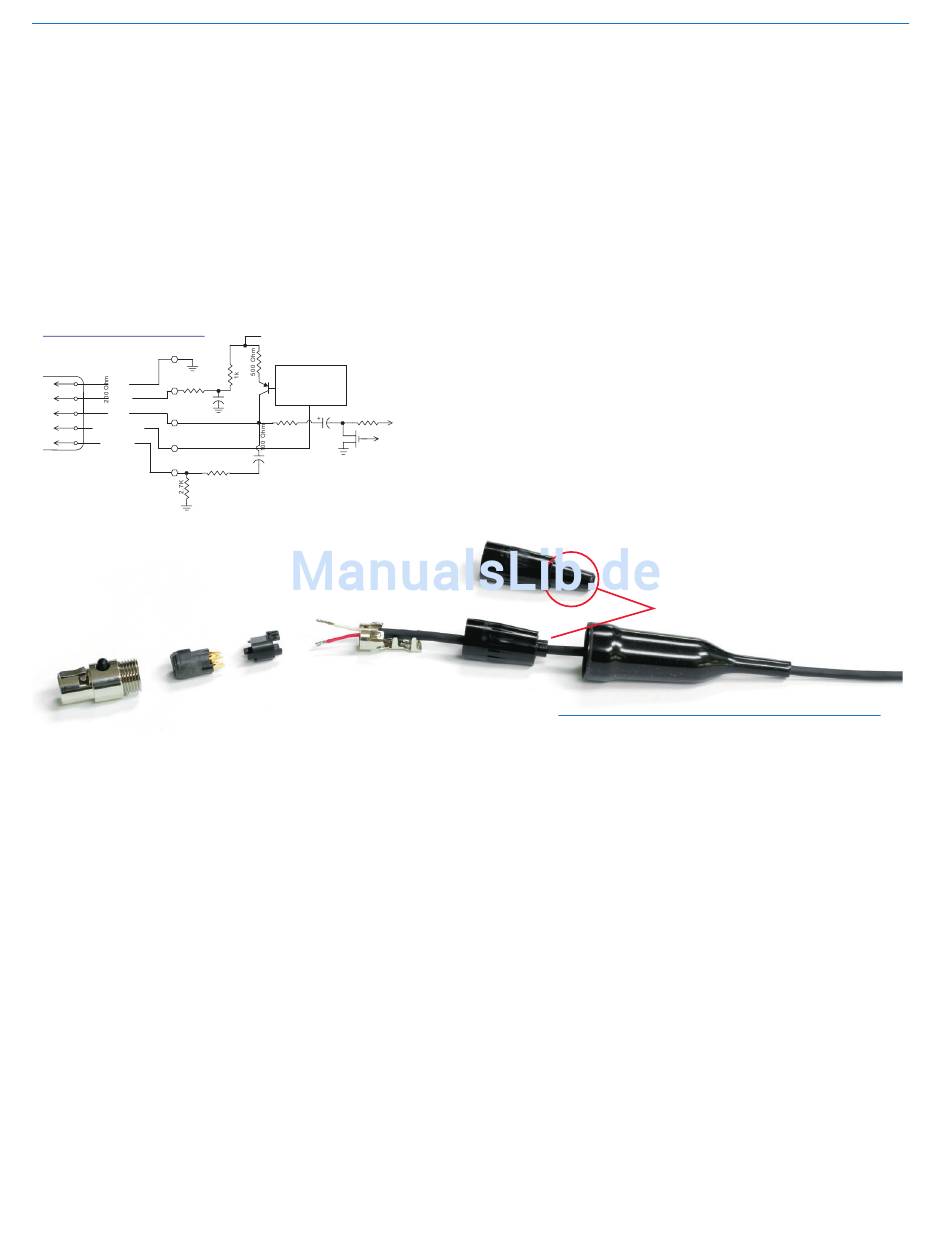

Montage des Steckers:

1)Sollte sich am Mikrofonkabel noch ein anderer Stecker
befinden, muss dieser zuerst entfernt werden.
2)Schieben Sie die Gummitülle so über das Mikrofon-
kabel, dass das dünne Ende zum Mikrofon hin zeigt
(siehe Abbildung oben).
3)Schieben Sie bei Bedarf den schwarzen Schrumpf-
schlauch mit 3 mm Durchmesser über das Mikrofonkabel.
(Dieser Schlauch wird bei einigen Kabeln benötigt, um
dafür zu sorgen, dass das Kabel fest in der Zugentlastung
sitzt.)
4)Konfigurieren Sie den TA5F-Stecker mit Hilfe der mit-
gelieferten Widerstände entsprechend der für Ihr Mikrofon
erforderlichen Beschaltung (siehe Schaltbilder unten). Für
den Fall, dass die Anschlussdrähte des Widerstands oder
der Abschirmung isoliert werden müssen, liegt ein Stück
transparenter Isolierschlauch bei. (Entfernen Sie die Gummi-
Zugentlastung aus dem Steckergehäuse, indem Sie sie aus
dem Gehäuse herausziehen)
Rio Rancho, NM Rio Rancho, NM
+5 VDC
Spannungs-
umschaltung
Pin 4 to Pin 1 = 0 V
+
Pin 4 Open = 2 V
30uF
Pin 4 to Pin 2 = 4 V
30uF zur virtuellen Masse
100 Ohm
Audioverstärker
zur Begrenzer-
steuerung
+
3.3uF
SM-Eingangsschaltung
Strain Relief
Insulator
Super-Minature Belt Pack Transmitters
Belegung der Eingangsbuchse:
PIN 1 Abschirmung (Masse) für Lavalier-Elektretmikrofone
mit positiver Versorgungsspannung. Abschirmung (Masse)
für dynamische Mikrofone und Quellen mit Leitungspegel.
PIN 2 Versorgungsspannung für Lavalier-Elektretmikrofone
mit positiver Versorgungsspannung
PIN 3 Niederohmiger Eingang für dynamische Mikrofone.
Auch zum Anschluss von Elektret-Handmikrofonen mit ein-
gebauter Spannungsversorgung.
PIN 4 Auswahl der Versorgungsspannung an Pin 3. Die
Spannung an Pin 3 (0, 2 oder 4 V) hängt von der
Beschaltung an Pin 4 ab.
Pin 4 mit Pin 1 verbunden:0 V
Pin 4 offen:2 V
Pin 4 an Pin 2:4 V
PIN 5 Hochohmiger Leitungseingang für Bandgeräte, Misch-
pultausgänge, Musikinstrumente usw.
TA5F Gehäuse mit
Zugentlastung
TA5F Bac kshell
Dust Boot (35510)
(Zugentlastung
entfernt)
Hinweis: Beim Einsatz der Staubschutztülle muss die
Zugentlastung aus Gummi am Gehäuse des T
entfernt werden, da sie das
behindert.
5)Schieben Sie die Zugentlastung über den TA5F
Steckereinsatz und quetschen Sie sie, wie gezeigt,
auf. Setzen Sie nun den TA5F Einsatz und die Zug-
entlastung in den TA5F Latchlock ein. Schrauben
Sie den TA5F Knickschutz am TA5F Latchlock fest.
6)Positionieren Sie bei Bedarf den 3 mm Schrumpf-
schlauch auf dem Mikrofonkabel, schrumpfen Sie ihn
auf und schieben Sie die Gummitülle über den
TA5F-Stecker.
Zugentlastung beim Einsatz der
Staubschutztülle entfernen
Aufsetzen der Tülle
