Anschluss von Mikrofonen anderer Hersteller

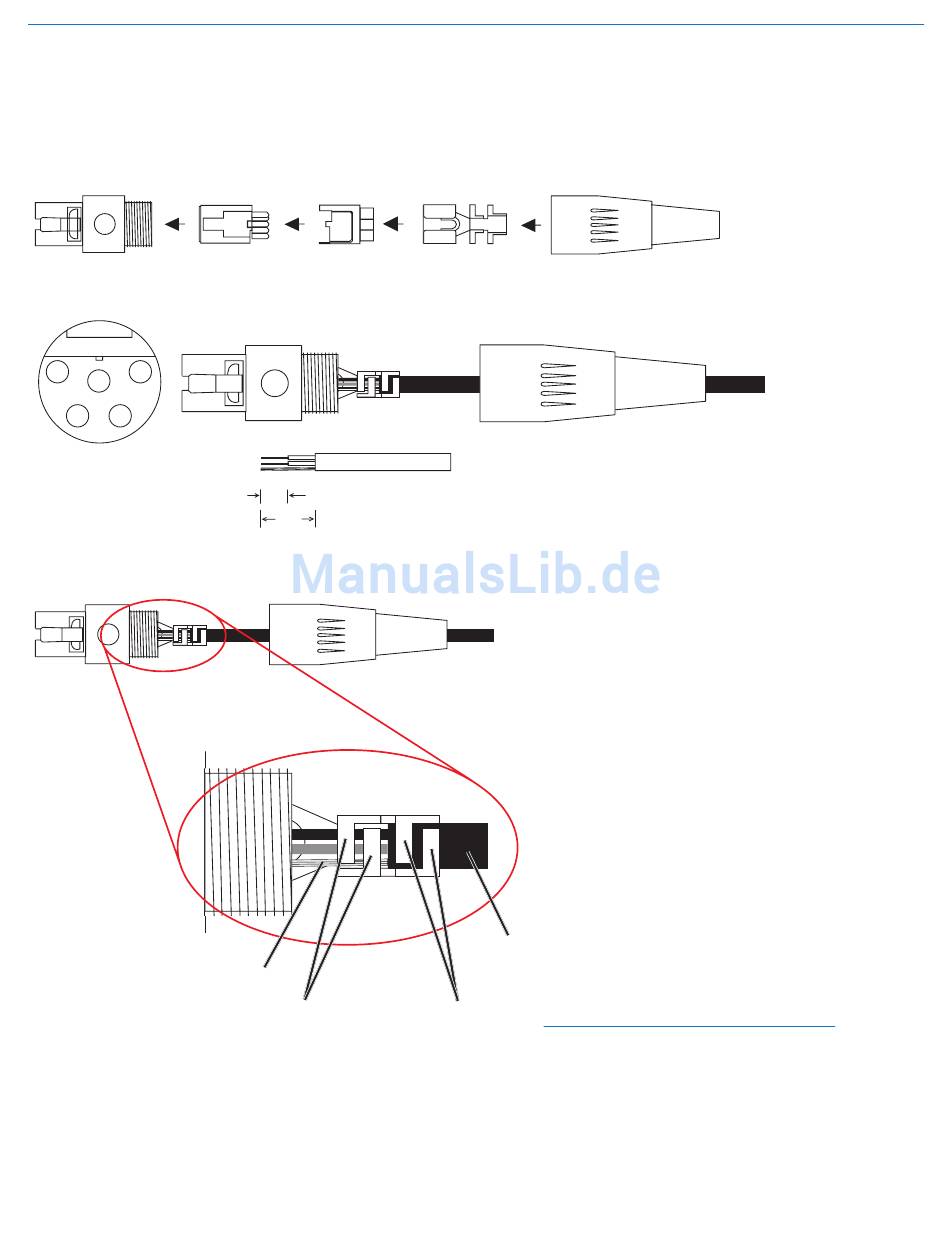

Montage des T A5F Steckers
Abisolieren des Mikrofonkabels
1 4
5
2 3
LÖTSEITE DER STIFTE
Aufquetschen auf Abschirmung und Isolierung
Abschirmung
14
0.15"
0.3"
Diese Laschen so
aufquetschen, dass
sie Kontakt zur
Abschirmung haben.
Das Kabel muss so abisoliert und positioniert
werden, dass die Laschen sowohl auf die
Abschirmung als auch auf die Isolierung
aufgequetscht werden können. Die Verbindung
zur Isolierung dient bei einigen Mikrofonen zur
Unterdrückung von Störgeräuschen, während
das Aufquetschen auf die Isolierung die
mechanische Stabilität erhöht.
Isolierung
Diese Laschen so
aufquetschen, dass
HINWEIS: Diese Beschaltungen gelten nur für die
sie die Isolierung
UHF-Sender . Die 5poligen Buchsen der VHF-Sender
einklemmen.
sind anders belegt. Die Lavalier-Mikrofone von
Lectrosonics sind so beschaltet, dass sie zu den
VHF- und UHF-Sendern passen. Diese Beschaltung
unterscheidet sich von den hier gezeigten Beispielen.
