Gima 32744 Gebrauchsanweisung Seite 18

10
11
Anmerkung: Der Sechskantschlüssel ist im
Lieferumfang enthalten, die anderen Werkzeuge nicht.
DEUTSCH
1
9
2
3
4
Verbindung
der Rohrschlange

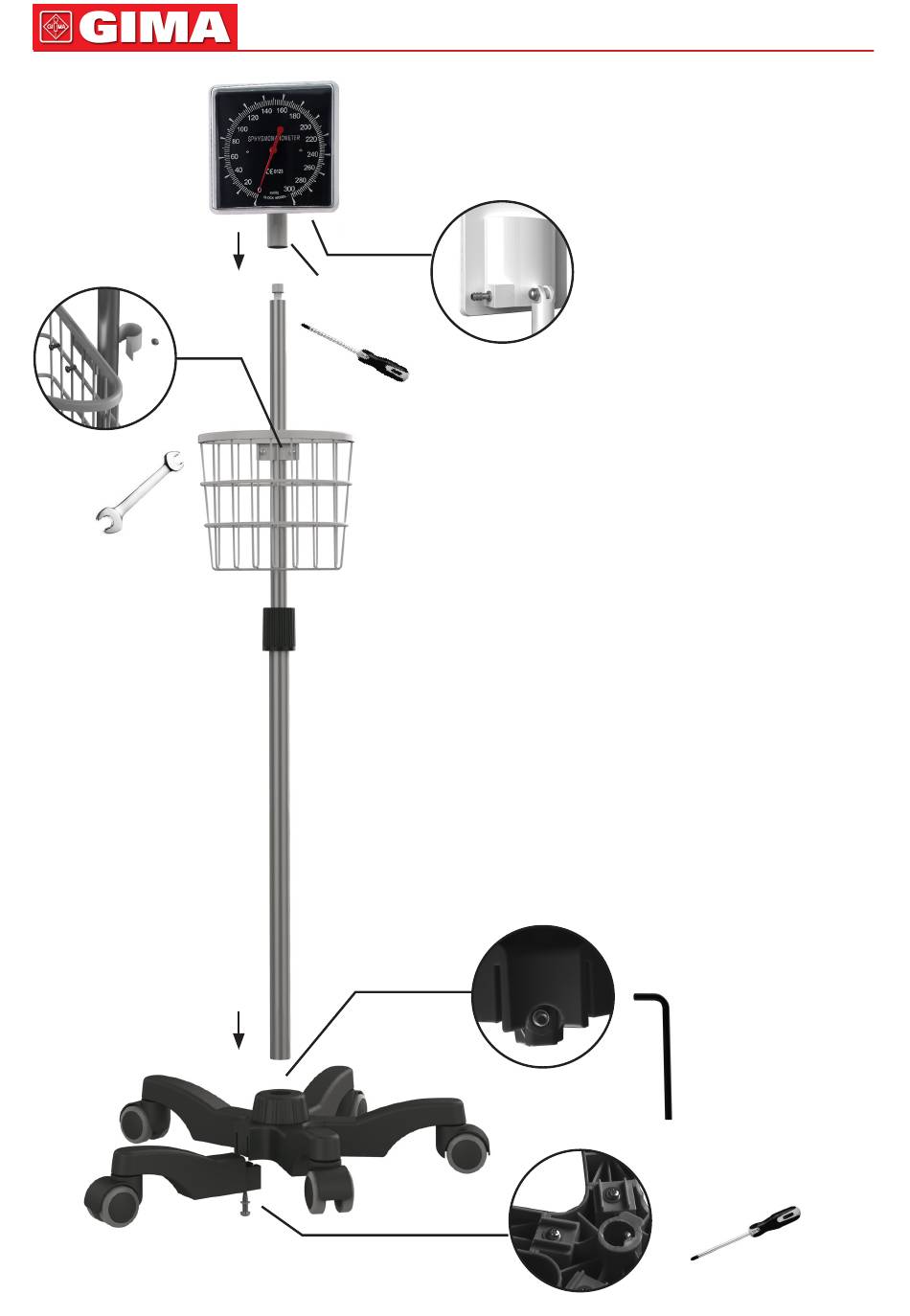

Montageanleitung für
32744 / HS-70E
1 Manometer aus Plastik (1 Stk.)
2 Metallkorb (1 Stk.)
3 Teleskoprohr (1 Stk.)
4 Plastikfuß (1 Stk.)
5 Manschette (1 Stk.)
6 Pumpball (1 Stk.)
7 Druckball mit komplettem Ventil (1 Stk.)
8 Rohrschlange (1 Stk.)
9 Innere Schraube (1 Stk.)
10 Schrauben (2 Stk.)
Flachdichtung (2 Stk.)
11 Schraubenmutter (2 Stk.)
12 Schraube (1 Stk.)
13 Schrauben (5 Stk.)
Flachdichtung (5 Stk.)
12
Ansicht der Befestigung
des Teleskoprohres
13
18
