7
Ø 3 mm

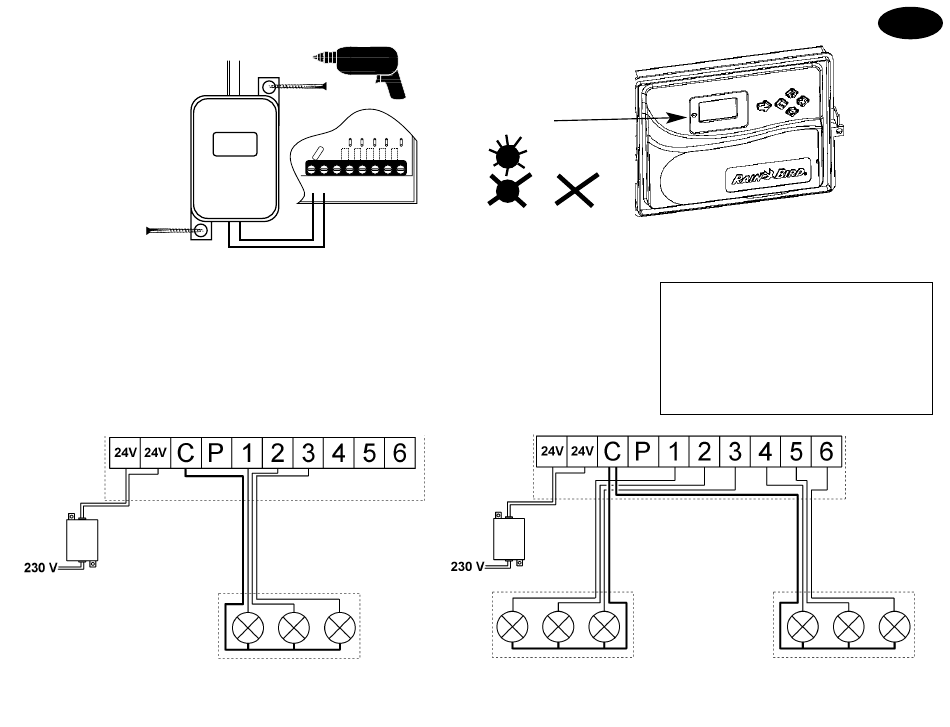

VERKABELUNG MIT DEN ELEKTROMAGNETVENTILEN
Kapazität: 1 RAIN BIRD Ventil pro Station zuzüglich eines Hauptventils oder eines
Pumpenstartrelais. Achten Sie darauf, daß alle Kabel vom Steuergerät zu den Ventilen
passende Erdkabel für Niederspannung sind. Wählen Sie den richtigen
Kabelquerschnitt. Alle Verbindungen zu den Ventilen und im Feld müssen wasserdicht
sein. Verwenden Sie RAIN BIRD Kabelverbinder DBY, DBR, DBM, KING. Siehe
Verkabelungsplan.
E
230 V
Ø 3 mm
P10004
24 V C P 1 2 3 4
24 V
Alle Kabel im
selben Kabelkanal
A
LED
= 230V
= 230V
E
Alle Kabel im
selben Kabelkanal
A
20
A = VENTILKASTEN
B = PUMPENSTARTRELAIS
C = STROMRELAIS
D = PUMPE
E = STROMVERSORGUNGSMODUL
P10004
F = HAUPTVENTIL
Alle Kabel im
selben Kabelkanal
A
D
