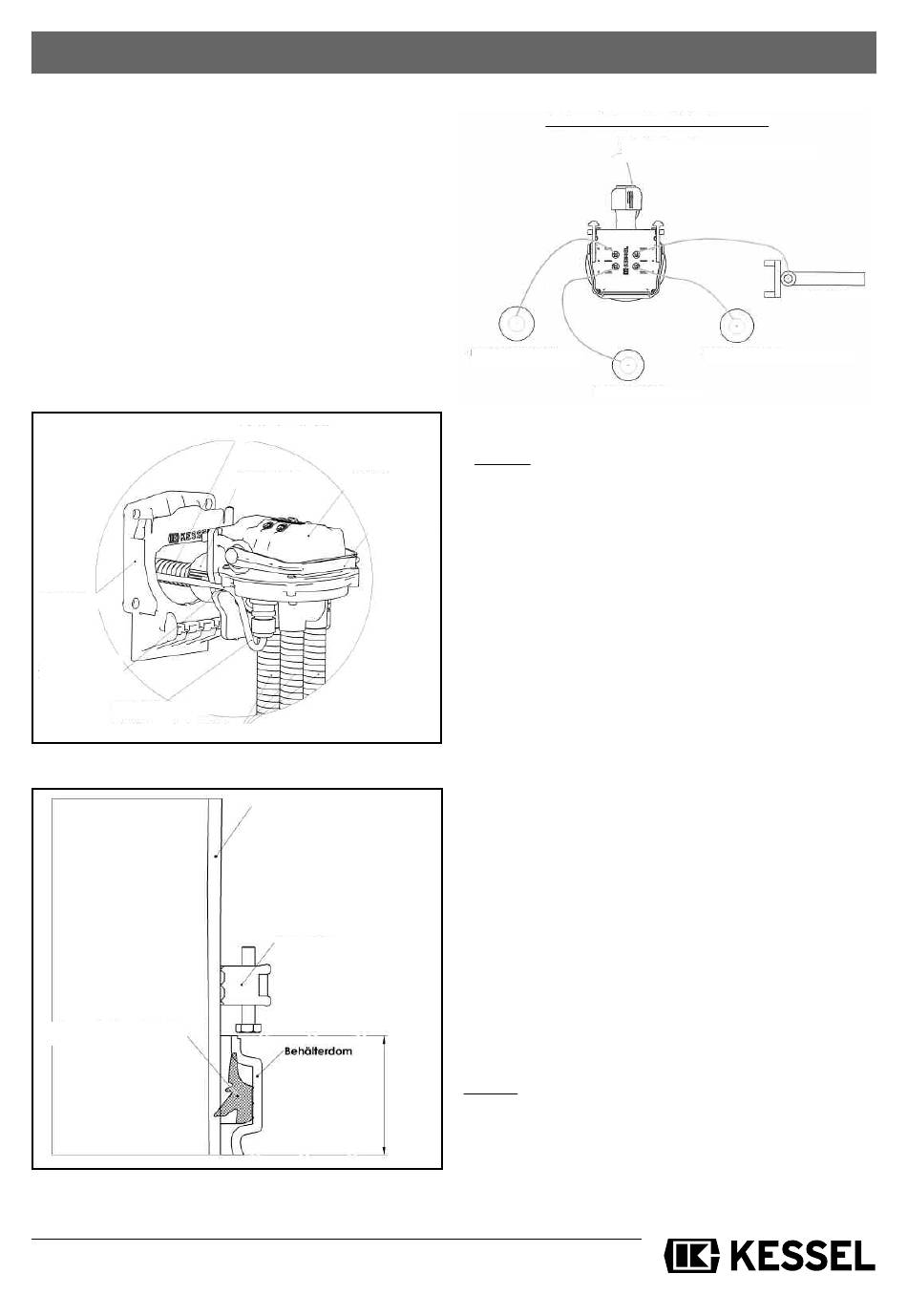

4.8 Układanie przewodów łączących do jednostki sterowania
(wąż napowietrzający i przewód sterowania)
Przewód sterowania oraz wąż napowietrzający należy
ułożyć pomiędzy blokiem zaworowym i jednostką stero-
wania w rurze ochronnej (patrz czynności).
Czynności:
- Otworzyć pałąk zamykający na bloku zaworowym w
zbiorniku
- Wyjąć blok zaworowy z płyty adaptera
- szary wąż napowietrzający i przewód sterowania prze-
ciągnąć przez rurę ochronną
- wąż napowietrzający za pomocą szybkozłącza podłą-
czyć do bloku zaworowego (patrz 4.11 punkt 5)
- włożyć blok zaworowy na płytę adaptera
Płyta adaptera
Zakładka do
zawieszenia
przewodu stero-
wania
Przewód sterowania
Węże powietrza do podnośników powietrznych
4.9 Montaż nasad
uszczelka wargowa DN 600
4. Zabudowa i montaż
Wąż powietrza do sprężarki
Szybkozłącze
Blok zaworów
Uchwyt bloku-
jący
nasada teleskopowa
pierścień zaciskowy
(opcjonalne akcesoria)
min. głębokość
wciśnięcia 100 mm
Przyłącze powietrza bloku zaworów
Podnośnik ścieków
Podnośnik osadów
- Uwaga! Przewód sterowania musi być zakleszczony w
przewidzianą zakładkę (patrz. rys.) w celu poprawnego
zablokowania z płytą adaptera.
- Blok zaworowy sprawdzić pod kątem poprawnego
umieszczenia i zamknąć pałąk mocujący
Najpierw włożyć uszczelkę (patrz rys. 4.9) w przewidzia-
ne miejsce we włazie zbiornika.
Teleskopową nasadę KESSEL posmarować na dole sma-
mować i zamocować pierścieniem zaciskowym (opcjonal-
rem i włożyć w otwór zbiornika, odpowiednio wypozio-
ne akcesoria). Alternatywnie można także nanieść smar na
pierścień uszczelniający. Za pomocą pierścieni zacisko-
wych można zamocować nasadę na odpowiedniej pozy-
cji (wyrównanie górnej krawędzi do terenu). Wyrównanie
precyzyjne na ostateczną wysokość odbywa się za po-
mocą śrub nastawczych. Nachylenie tereny można lekko
wyrównać za pomocą nasady z bezpoziomową regulacją
wysokości do 5Ą. Załączone naklejki należy nakleić na
czystą i suchą wewnętrzną powierzchnię nasady (patr.
rys.).
Ważne!
Zieloną nakleję należy nakleić po stronie dopływu a
czerwoną po stronie odpływu!
Następnie nasadę obsypać i zagęścić.
153
Wąż powietrza ze sprężarką
Rura napowietrzająca
Podnośnik wody czystej
