Dimplex SOLC 220 Montageanweisung Seite 9

Sparrenanker- und Stockschraubenmontage
Montageanweisung Solarkollektor SOLC 220, Aufdachsystem

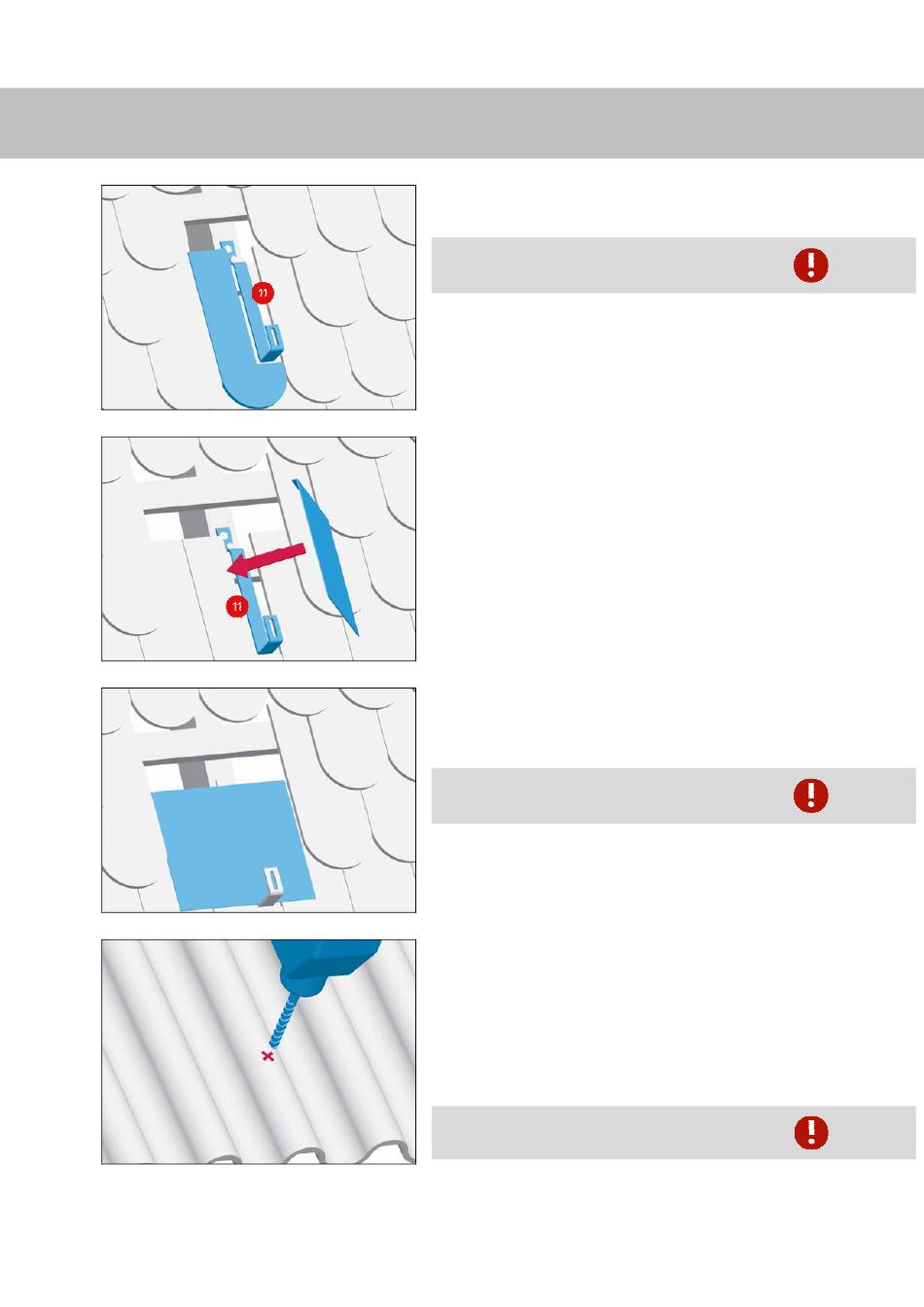

5. Dachziegel wieder einsetzen.
Speziell an der Stelle der Durchführung auf
Dachdichtheit achten!
6. Sparrenanker (11) jeweils mit einem Blech
abdecken.
7. Dazu das Blech mit der Stehfalzkante auf die
Oberkante der Dachziegel hängen und fixieren.
Dachziegel wieder einsetzen.
Nach dem Einsetzen aller Dachziegel die D achdichtheit
überprüfen!
C. Wellplatten
1. Entsprechend der Planung Wellplatten im Wellen-
berg mit ø14 mm Bohrer vorbohren. Alternativ vor-
handene Stockschrauben entfernen. Der seitliche
Abstand ergibt sich aus dem Sparrenabstand und der
Anzahl der Sparrenanker. Der Abstand der Profilschie-
nen ist wie auf Seite 6 beschrieben einzuhalten.
Nicht den Sparren anbohren!
Seite 9 von 20
