Sparrenanker- und Stockschraubenmontage
Montageanweisung Solarkollektor SOLC 220, Aufdachsystem

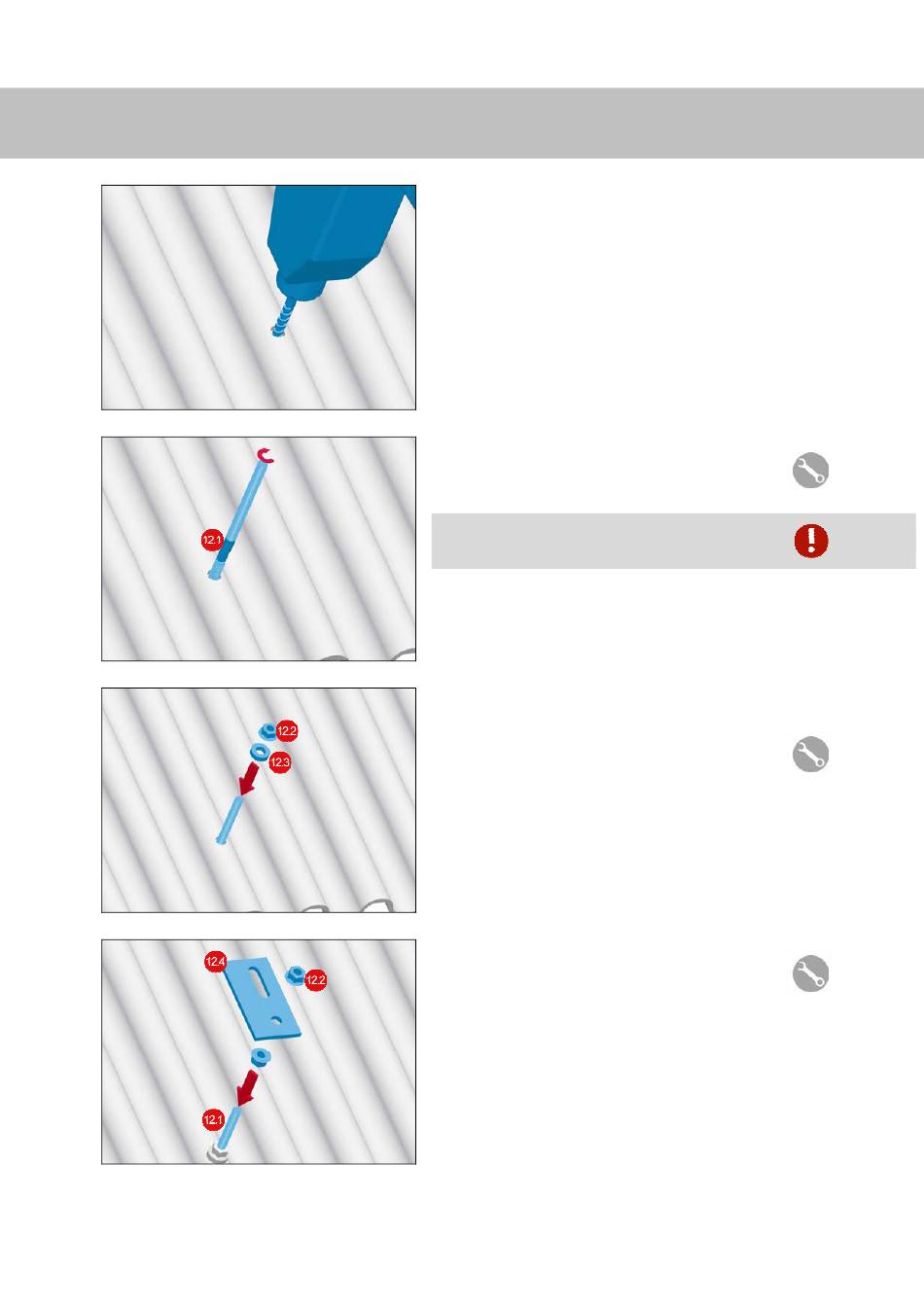

2. Den Sparren mit ø6 mm Holzbohrer durch die
Bohrung in der Wellplatte vorbohren.
3. Stockschraube (12.1) durch die Bohrung in der
Wellplatte führen und in den vorgebohrten Sparren
einschrauben.
Die Stockschraube darf keinen Druck auf die Wellplatte
ausüben!
4. Bohrung auf Wellenberg der Dacheindeckung mit
Dichtung (12.3) abdichten. Dazu die Dichtung mit der
flachen Seite nach oben auf die Stockschraube (12.1)
bis auf Höhe der Faserzementwellplatte aufschieben.
Anschließend die Dichtung vorsichtig mit
Sechskantmutter M10 (12.2) sichern.
5. Profilschienenhalter (12.4) mit zwei Sechskant-
muttern M10 (12.2) auf der Stockschraube (12.1)
montieren.
