Sparrenanker- und Stockschraubenmontage
Montageanweisung Solarkollektor SOLC 220, Aufdachsystem
B. Biberschwanz

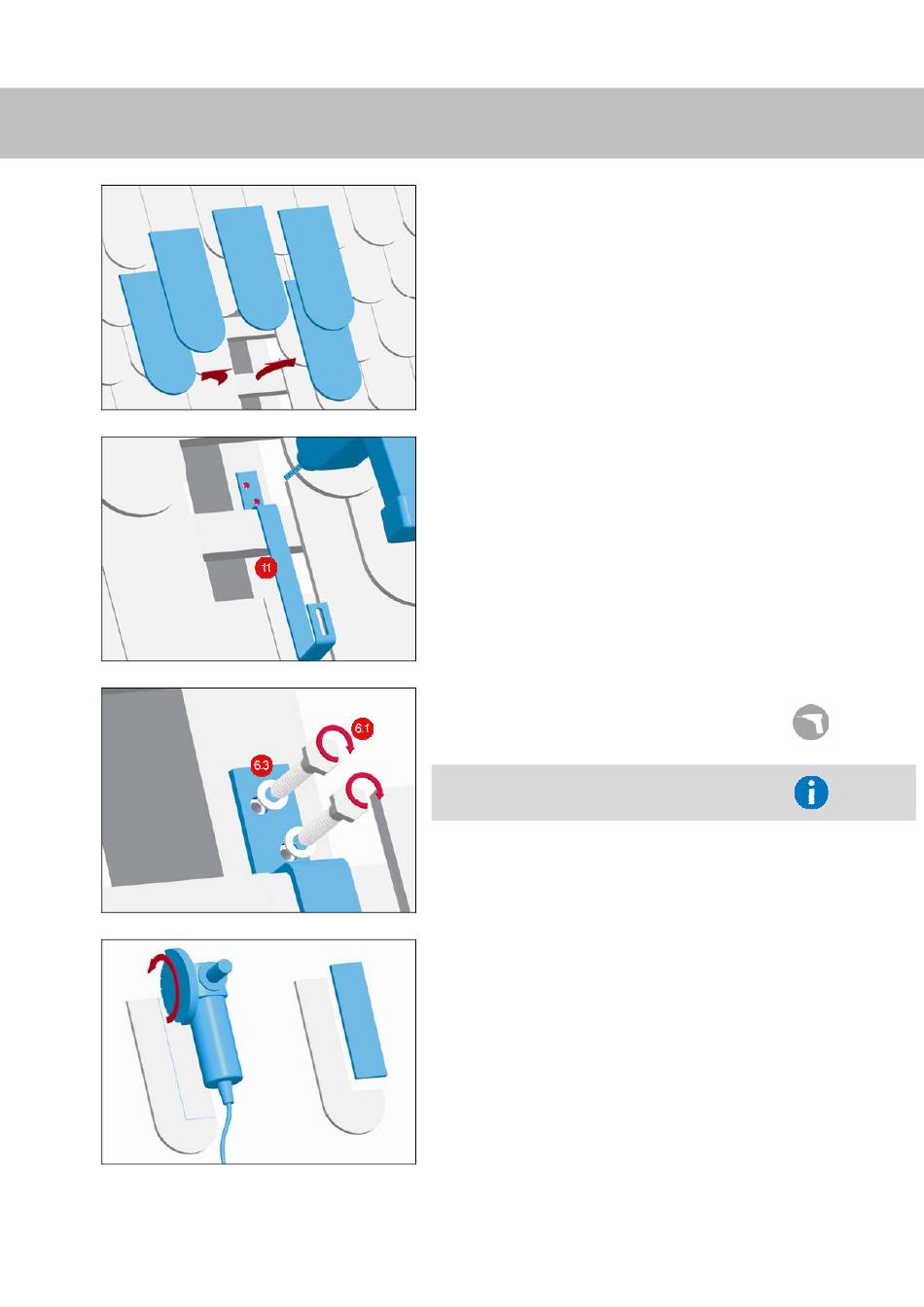

1. Jeweils mehrere Dachziegel über den geplanten
Montageorten der Sparrenanker (11) entfernen. Der
seitliche Abstand ergibt sich aus dem Sparrenabstand
und der Anzahl der Sparrenanker. Der Abstand der
Profilschienen ist wie auf Seite 6 beschrieben
einzuhalten.
2. Position des Sparrenankers (11) so festlegen, dass
dieser auf einem Dachsparren direkt oberhalb einer
Dachlatte liegt. Je Sparrenanker zwei
Befestigungspunkte auf dem Dachsparren markieren
und mit 6 mm Holzbohrer vorbohren.
3. Sparrenanker (11) mit Holzschrauben (6.1) unter
Verwendung der dazugehörigen Unterlegscheiben
(6.3) auf dem Dachsparren befestigen.
Die Eingriffstiefe der Holzschraube ins Holz muss
mindestens 40 mm betragen.
4. Oberen Dachziegel mit Winkelschleifer an der Stelle
der Durchführung des Sparrenankers (11)
entsprechend der Überdeckung des Sparrenanker-
halses mit Winkelschleifer aussparen.
