Sparrenanker- und Stockschraubenmontage

Montageanweisung Solarkollektor SOLC 220, Aufdachsystem

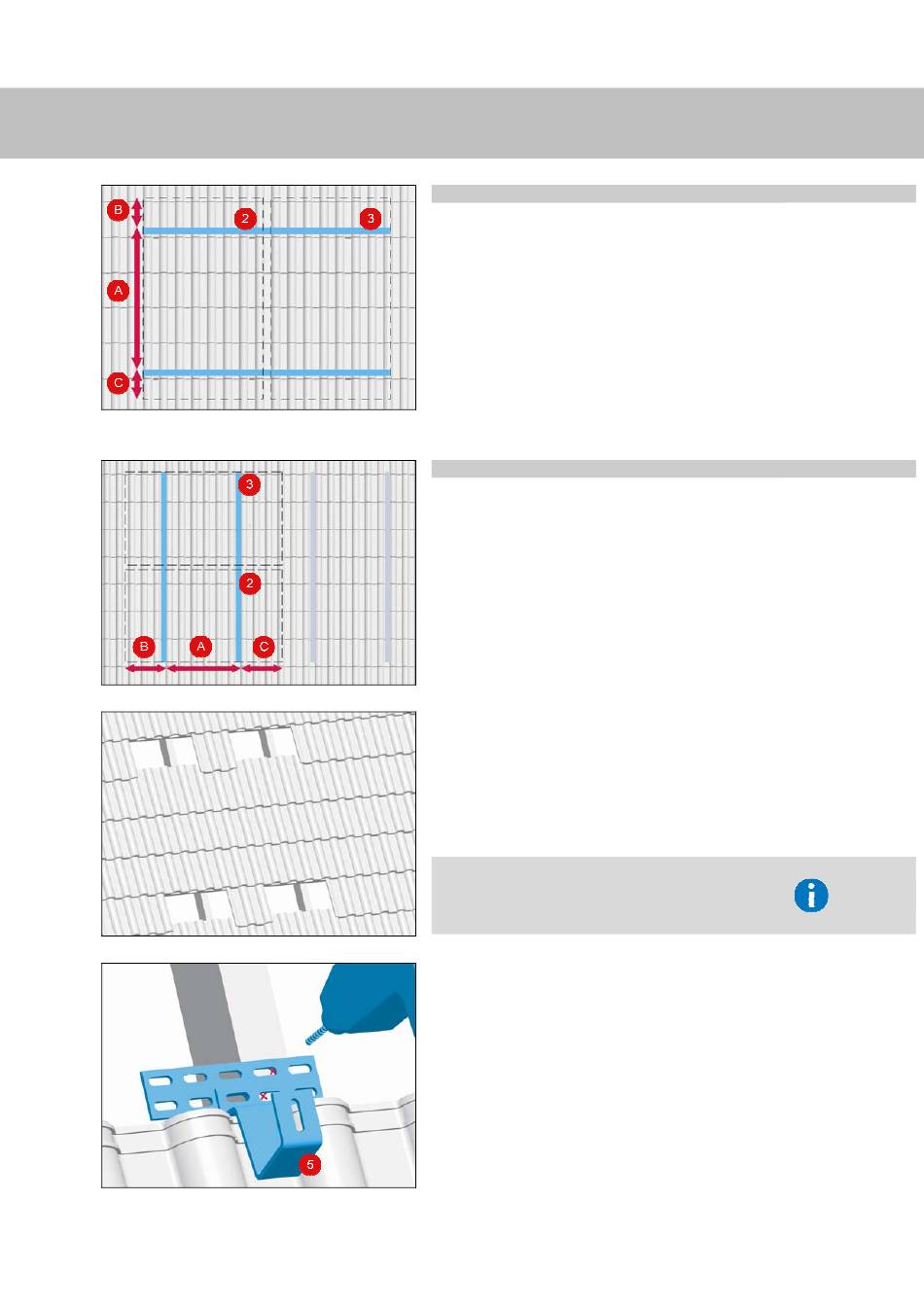

1. Das Kollektorfeld kann senkrecht oder waagerecht
montiert werden.
Für die senkrechte Montage werden die Profilschienen
(2/3) horizontal montiert. Der Abstand A der Profil-
schienen ist nebenstehender Tabelle zu entnehmen.
Die Abstände B und C von Profilschiene zu Kollektor-
außenkante müssen zwischen 150 und 350 mm liegen.
Der Abstand A muss zwischen 1,2 -1,5 m liegen.
Es können bis zu 10 Kollektoren in Reihe angeschlos-
sen werden. (1 Grundset und 9 Erweiterungssets)
2. Für die waagerechte Montage werden die
Profilschienen (2/3) vertikal montiert. Der Abstand A
der Profilschienen ist nebenstehender Tabelle zu
entnehmen. Die Abstände B und C von Profilschiene
zu Kollektoraußenkante müssen zwischen 150 und
500 mm liegen. A soll zwischen 0,9 – 1,5 m liegen.
Es können bis zu 10 Kollektoren in Reihe angeschlos-
sen werden. (1 Grundset und 9 Erweiterungssets)
A. Frankfurter Pfanne und ähnliche Dachsteine
1. Jeweils einen (oder mehrere) Dachstein über den
geplanten Montageorten der Sparrenanker (5)
entfernen. Der horizontale Abstand ergibt sich aus dem
Sparrenabstand und der vertikale Abstand aus den
Dachsteinen.
Die Anzahl der Sparrenanker ergibt sich aus der Größe
des Kollektorfelds (Grundset: 4 Sparrenanker,
Erweiterungsset: 2 Sparrenanker).
2. Position des Sparrenankers (5) so festlegen, dass
dieser im Wellental des Dachsteins liegt. Je
Sparrenanker zwei Befestigungspunkte am Sparren
markieren und mit 6 mm Holzbohrer vorbohren.
senkrecht
waagerecht
