Kollektormontage
Montageanweisung Solarkollektor SOLC 220, Aufdachsystem

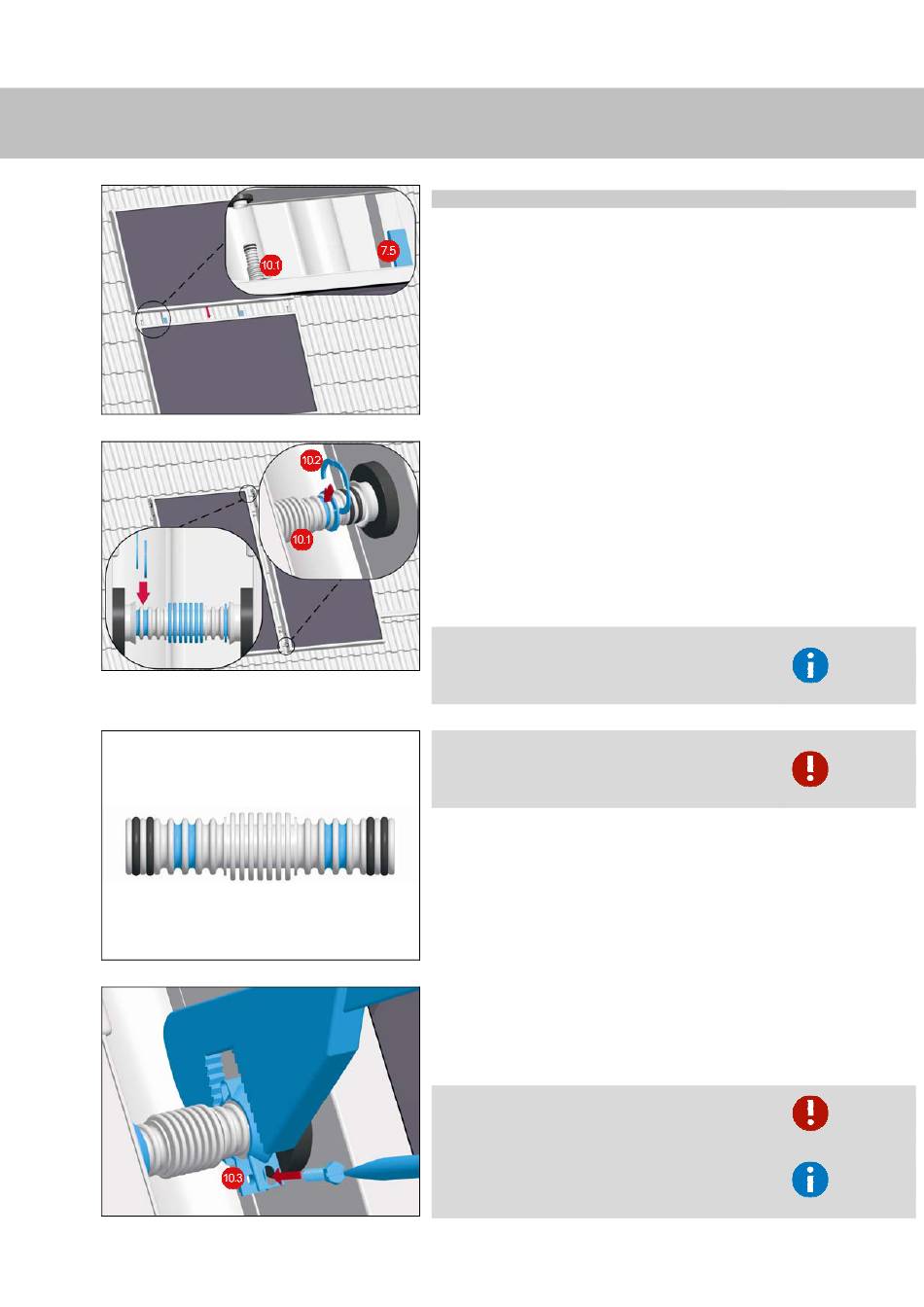

9.1 Einen weiteren Kollektor (1) auf den Profilschienen
(3) positionieren und seitlich verschieben, bis die
Befestigungsprofile (4.2) in die Profilschienen
einrasten. Den Kollektor langsam nach unten rutschen
lassen bis er an den Abstandshaltern (7.5) anschlägt.
Anschließend Sicherungsschraube (4.5) seitlich gegen
die Profilschiene schieben und festziehen.
Fgdgdfgdgdfg
10. Zwei Einlegeringe (10.2) ins vierte und fünfte
Wellental (ab Ende des Wellrohrkompensators) auf der
zum Folgekollektor zugewandten Seite einlegen.
Anschließend den Wellrohrkompensator (10.1) in den
Folgekollektor bis zum Anschlag des ersten
Einlegerings einschieben. Jetzt auch auf der anderen
Seite Einlegeringe an den gleichen Positionen
aufstecken.
Wenn alle Einlegeringe montiert sind, legen sich diese
an die Kollektoranschlüsse und richten den
Kompensator so mittig zu den Kollektoren aus.
Damit der Kompensator richtig platziert ist müssen die
Einlegeringe in den markierten (4. und 5.) Wellentälern
liegen.
11. Schraubschellen (10.3) über die
Kollektoranschlüsse und die äußeren Einlegeringe
stecken, danach mit einer Zange zusammendrücken
und verschrauben.
Darauf achten das der äußere Einlegering innerhalb
der Schraubschelle liegt.
Nach Montage des letzten Kollektors zwei
Schienenendstücke (8) an den offenen Enden der
Profilschienen (2/3) montieren.
waagerecht
