Dimplex SOLC 220 Montageanweisung Seite 7

Sparrenanker- und Stockschraubenmontage
Montageanweisung Solarkollektor SOLC 220, Aufdachsystem

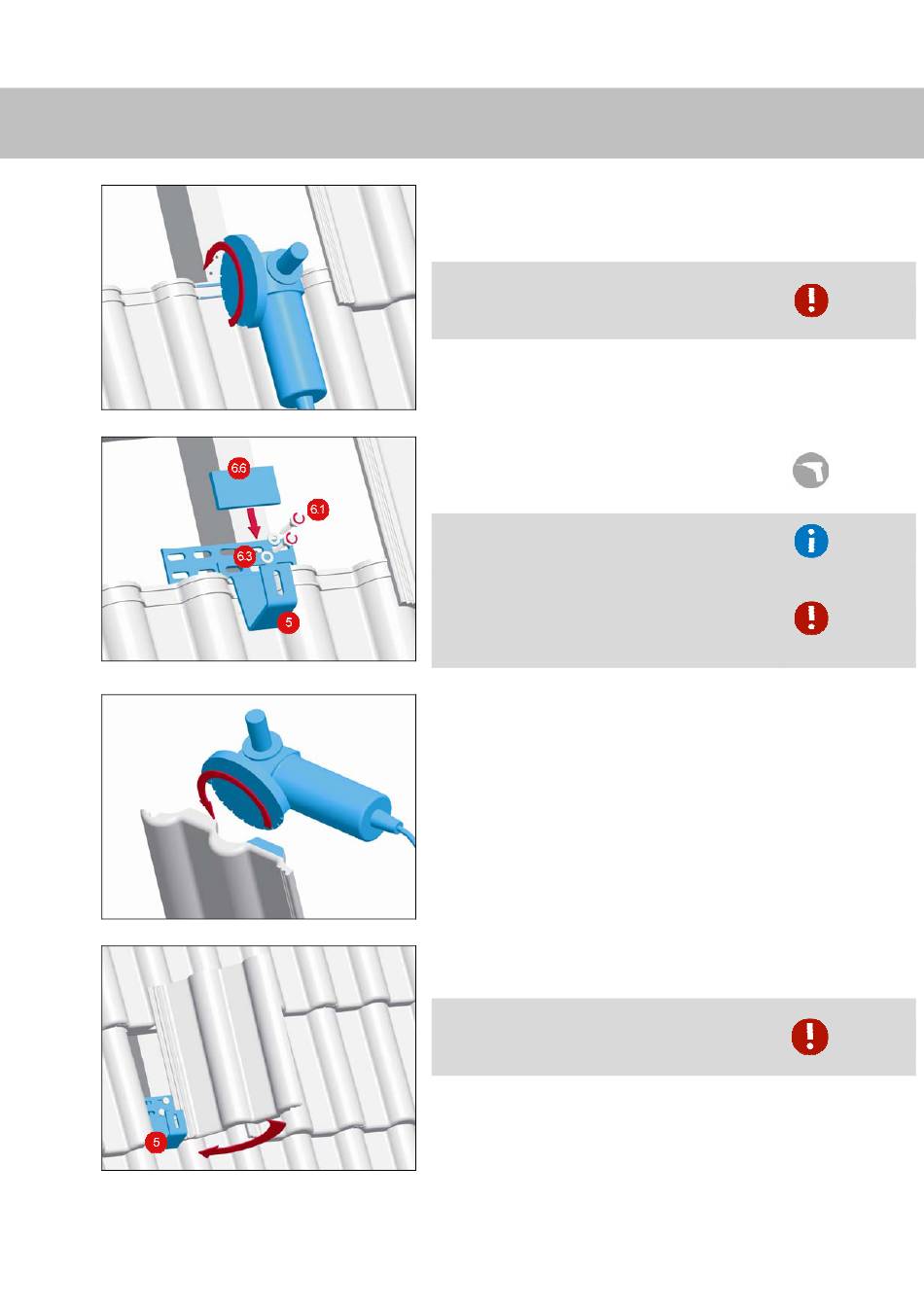

3. Unteren Dachstein ggf. mit Winkelschleifer an der
Stelle der Durchführung des Sparrenankers (5)
aussparen.
Speziell an der Stelle der Durchführung auf
Dachdichtheit achten! Der Sparrenanker darf keinen
Druck auf den Dachstein ausüben.
4. Sparrenanker (5) mit je 2 Holzschrauben (6.1) und
Unterlegscheiben (6.3) auf dem Dachsparren
befestigen
Die Eingriffstiefe der Schrauben (6.1) ins Holz muss
mindestens 40 mm betragen.
Die Sparrenanker (5) dürfen nicht auf dem Dachstein
aufliegen! Es muss ein Abstand von 5 mm zwischen
Sparrenanker und Dachstein verbleiben. Ggf. die
Sparrenanker mit Ausgleichhölzern (6.6) unterfüttern.
5. Oberen Dachstein mit Winkelschleifer an der Stelle
der Durchführung des Sparrenankers (5) aussparen.
6. Oberen Dachstein wieder einsetzen.
Speziell an der Stelle der Durchführung auf Dach-
dichtheit achten! Der Dachstein darf nicht durch den
Sparrenanker (5) hochgedrückt werden.
Seite 7 von 20
