Aufdachmontage der Profilschienen

Montageanweisung Solarkollektor SOLC 220, Aufdachsystem

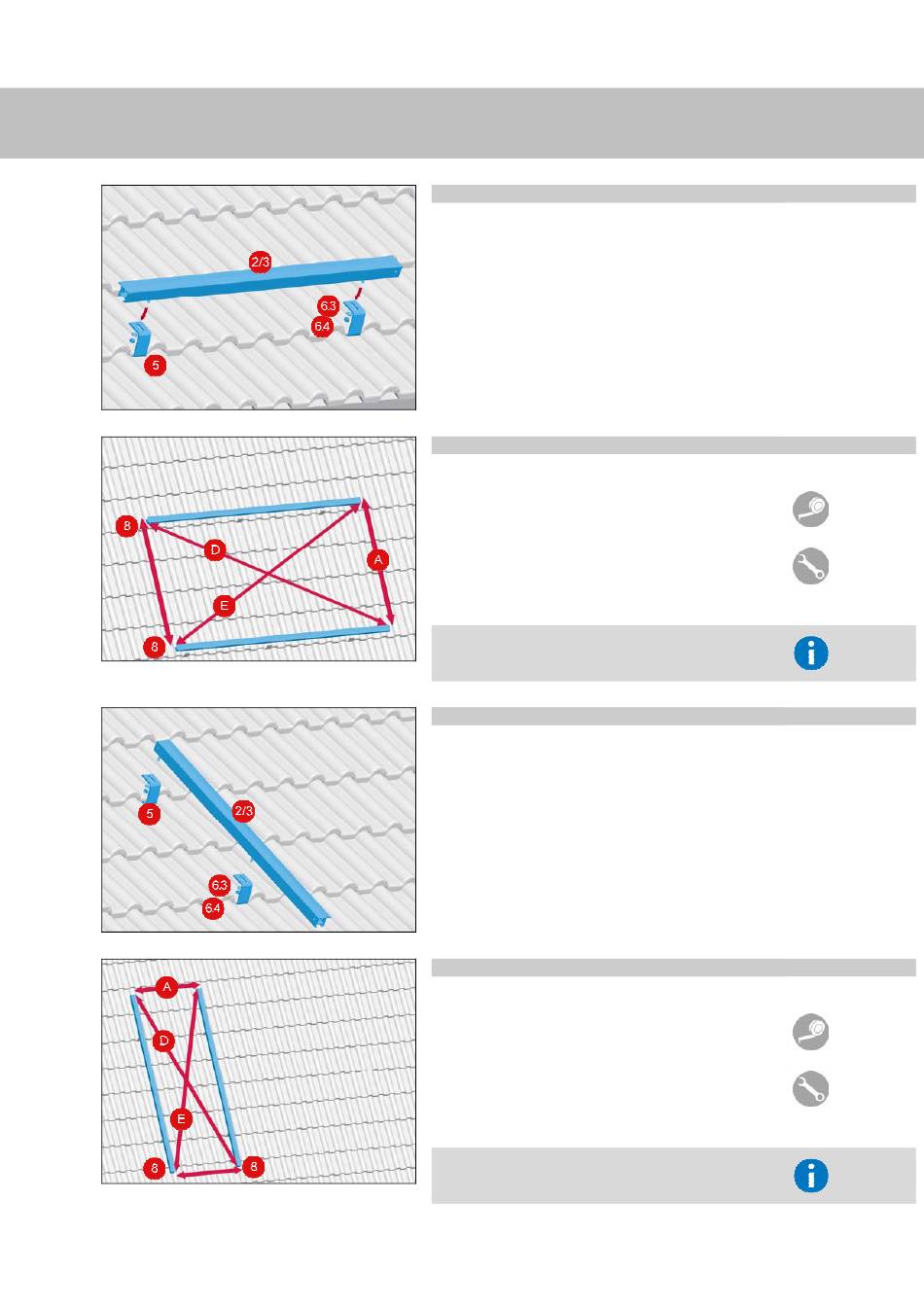

4. Untere Profilschiene (2/3) mit der Nase, in die die
Befestigungsprofile (4.2) einrasten, nach oben
montieren. Dazu Sechskantschraube M10 (6.2) mit
Nutstück (6.5) in der Profilschiene entsprechend der
Positionen der Sparrenanker positionieren und mit
Unterlegscheibe (6.3) und Sechskantmutter M10 (6.4)
am Sparrenanker (5/11/12) handfest sichern.
5. Obere Profilschiene (2/3) gemäß Punkt 1 bis 5
montieren und seitlich ausrichten.
Dabei die Profilschienen so zueinander ausrichten,
dass die Diagonalen D und E gleich lang sind. Richtige
Lage vor Montage anzeichnen. Im Anschluss beide
Profilschienen durch Festziehen der Sechskantmuttern
M10 (6.4) fixieren.
Die Schienenendstücke (8) müssen sich auf der Seite
befinden, auf der der erste Kollektor montiert wird.
4.1 Erste Profilschiene (2/3) montieren. Nase , in die die
Befestigungsprofile (4.2) einrasten, zu einer Seite
ausrichten. Dazu Sechskantschraube M10 (6.2) mit
Nutstück (6.5) in der Profilschiene entsprechend der
Positionen der Sparrenanker (5/11/12) positionieren
und mit Unterlegscheibe (6.3) und Sechskantmutter
M10 (6.4) am Sparrenanker handfest sichern.
5.1 Zweite Profilschiene (2/3) gemäß Punkt 1 bis 4.1
montieren und in der Höhe ausrichten.
Dabei die Profilschienen so zueinander ausrichten,
dass die Diagonalen D und E gleich lang sind. Richtige
Lage vor Montage anzeichnen. Im Anschluss beide
Profilschienen durch Festziehen der Sechskantmuttern
M10 (6.4) fixieren.
Die Schienenendstücke (8) müssen sich unten an den
Profilschienen befinden.
senkrecht
senkrecht
waagerecht
waagerecht
Seite 12 von 20
